1.正弦波振蕩器、精密整流電路、50HZ同步波發生電路,加法電路等和前次貼子中的基本一樣,沒有大的變動;供穩壓用的誤差放大器U3A的接法稍做了一些改動,主要是為了提高抗干擾性能及控制靈敏度等。
2.主芯片SG3525的接法和一般常規接法有點不同,因為3525的11,14腳是“圖騰柱”輸出,我把11,14腳接地,屏蔽了圖騰柱的下管,并在13腳接一個上拉是阻做負載,這樣做的目的是把原11,14腳的信號合并在一起輸出,以大幅度地提高最大比空比.母線電壓的利用率也大幅度提高了,可以在94%以上.但從13腳出來的脈沖,是反向的SPWM波,所以,要用一個4069把它反回來。
3.對死區時間生產部分進行了重新設計,U7和R31R32R33R34及C20C21C22C23就是死區時間調整電路.當R=47K,C=47P 時,高頻波的死區時間大約為2uS,這4個電容要用高頻瓷片電容。
特別說明:該電路可以直接推動H橋,但我的H橋輸入端是光藕,其方式是“低電平有效”.如果用的電路是其它推動方式,其要求為“高電平有效”的話,則時序電路和“死區”電路要做一點修改,有圖片供參考。
電路的調試比較簡單(從原來5個電位器減少到三個電位器),只要元件沒有問題,接線沒有錯誤,一般通電就可以工作.先斷開跳線JP1,讓電路開環,調VR1使輸出正弦波不削頂;調VR2使正弦波上下半波銜接自然光滑;再合上JP1,調VR3,把輸出電壓調到預定值就可以了。

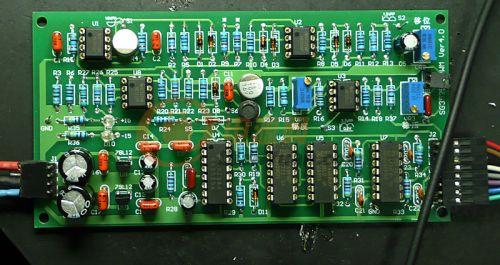

原理圖及實物圖:

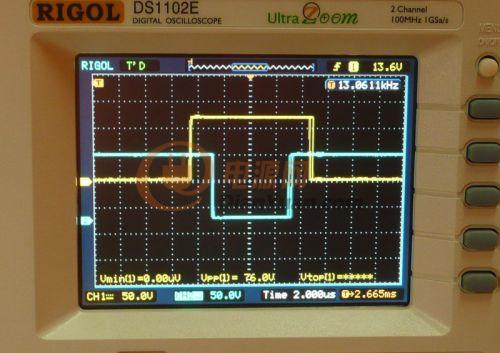

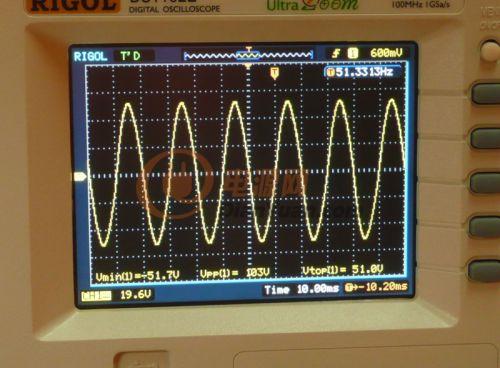

波形圖:
“高電平有效”時的時序及“死區”電路:
