許多電子裝置要求有一個精度較高、電流較大的穩壓可調直流電源。本文介紹一種通用型的小功率穩壓集成電路uA723，配合適當的大功率管等外圍元件，組成的大功率可調直流穩壓電源，其輸出電流最大可達數十安培。

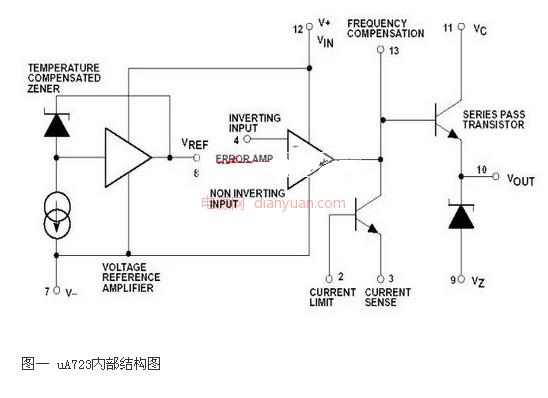

uA723在電路中主要起調壓和穩壓作用。其內部結構如圖一所示。

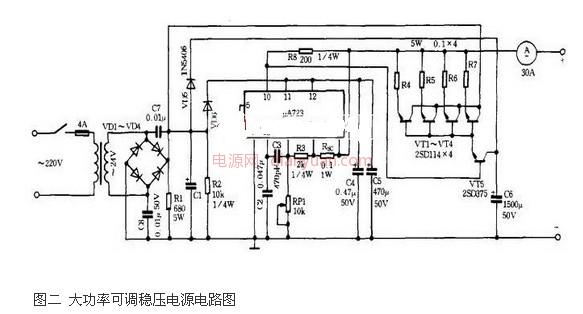

圖二所示為大功率電源電路原理圖。其工作原理說明如下：

uA723本身就是一種串聯式的可調穩壓器;其特點為可控輸出電壓 Vo=2～37V，輸出電流Iom=0.15A;具有輸出溫漂小，紋波抑制比高，短路限流保護等。與uA723相似的還有LM723、HA17723、 CW723、W723等。它們有金屬圓殼型Y-10封裝和雙列直插式C-14封裝，不同封裝其管腳功能不同，需注意區分。

本電路采用C-14封裝的uA723，其8腳Vref端內接一只6.2V的穩壓管及分壓電阻構成基準電壓電路;4腳為反相輸人端，又稱取樣端，改變外接10k電位器的阻值，可改變10腳輸出電壓值。10腳電壓輸出值決定uA723外接擴流采樣管VT5的 Veb電位值及其導通量，從而也控制了4只并聯的大功率調整管VT1-VT4輸出值。C3是外接消振電容，Rsc是短路限流保護電阻，可限制uA723的輸出電流;限流值ILM=Vse/Rsc(Vse-限流電阻兩端電壓值);電容C7、C8是改善交流聲的旁路電容，R1是泄放電阻，又起穩定電壓的作用。

結語

該電路結構簡單、維修方便、穩壓效果好，幾乎不受供電網交流電壓和負載電流波動的影響。只要器件質量有保證，通常不易發生故障。uA723一旦損壞可造成輸出電壓偏高或無輸出電壓現象。只要換上一只新的uA723并重新調試輸出即可恢復正常。
