一直想做一個小一點的前級驅動,苦于沒有時間,最近終于擠了點時間做出來了,長和寬各為26*48,用的0805貼片。其實還可以再做得小一點,但考慮到太小了,焊接也不方便。
電路是常規的,沒有什么新技術,控制芯片用SG3525,加了用882和772的圖騰,所以輸出峰值電流為3A,可以推很多對190N08。上面有一個欠壓保護電路,為了簡單起見,沒有做過壓保護。8腳為5V基準電壓輸出,一般可以不接,7腳為高壓反饋輸入腳。
詳細應用見下面的電路圖:

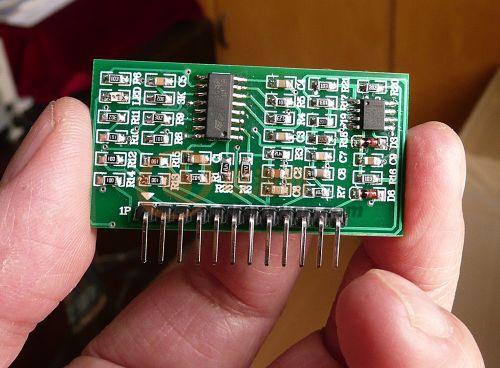

正面
反面

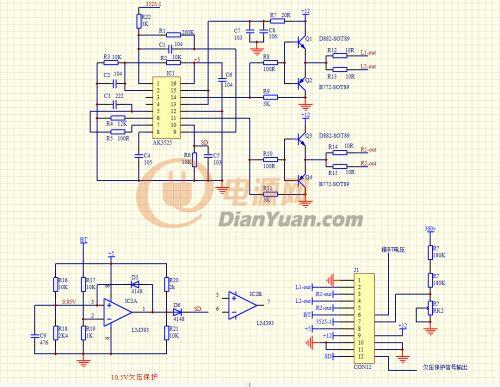

電路圖
