這是一款保護功能齊全的正弦波逆變電源模塊,采用 DC/AC/工頻變壓器兩級功率變換架構,其中全橋式DC/AC電路將24V(另有12V、48V)直流電壓逆變成AC(24*直流電壓利用率/1.414)V交流電,再由工頻變壓器將逆變之后的交流電變換成AC220V 50Hz的標準交流電,該模塊的DC/AC部分采用HT1112芯片控制,模塊采用輸入輸出隔離的方案.

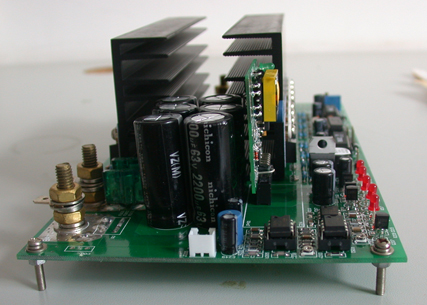

一、a)逆變電源模塊DC/AC部分
開關管立著的:
b)工頻變壓器
工頻變壓器參數24V輸入變比13/230
二、a) 輸入額定電壓:DC24V
注:此板也可用于輸入電壓DC12V、DC48V,輸入額定電流均為50A,此僅以24V做測試說明。
b) 輸入額定直流電流50A
c)欠壓保護:DC 21V
d)過壓保護:DC 30V
三、a) 輸出額定電流:4.55A
b) 輸出電壓:AC220V
c) 輸出頻率:50Hz(可根據用戶要求作調整)
空載THD為1.2%,滿載時電流THD為2.4%。
做1KW的功率僅僅是為了驗證芯片,如果是做高于1KW以上的或是更高的功率,效率會更高,且效率和變壓器的性能有很大的關系,到底最高效率能達到多少,那就由做整機的朋友去驗證了!
