寶劍鋒從磨礪出,梅花香自苦寒來;此句是中國流傳下來的一句古訓,喻為如果想要取得成績,獲取成就,就要能吃苦,勤于鍛煉,這樣才能靠自己的努力贏得勝利。各個行業皆是如此。在電源網論壇里,就存在這樣一些人,他們時常能DIY出被網友們稱之為的經典設計,出于大家能夠共同學習的目的,小編抓住了難得的機會,整理了這些經典帖,供分享學習。
本文來自蕭山老壽的精華帖。--------小編語。
一直想做一個小一點的前級驅動,苦于沒有時間,最近終于擠了點時間,做出來了,長和寬各為26*48,用的0805貼片。其實還可以再做得小一點,但考慮到太小了,焊接也不方便,就做這樣大了。
電路是常規的,沒有什么新技術,控制芯片用SG3525,加了用882和772的圖騰,所以輸出峰值電流為3A,可以推很多對190N08。上面有一個欠壓保護電路,為了簡單起見,沒有做過壓保護。8腳為5V基準電壓輸出,一般可以不接。7腳為高壓反饋輸入腳。詳細應用見下面的電路圖。

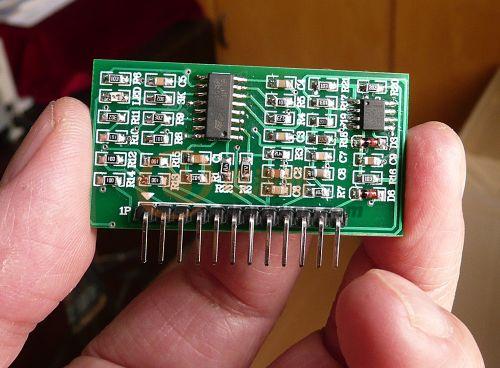

正面照片

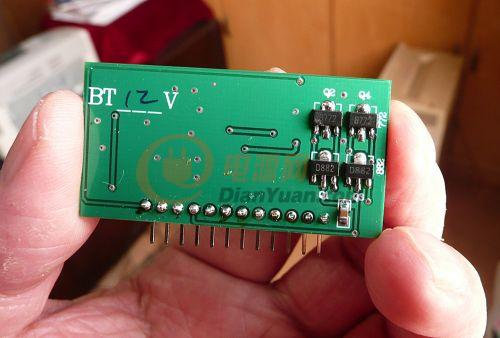

反面照片

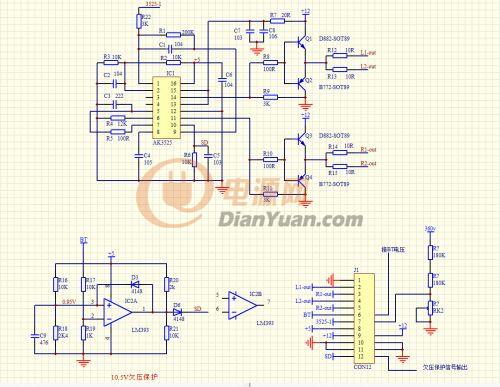

電路圖
