本文詳細介紹一款3~12V可調分立元件直流穩壓電源的電路原理圖及其工作原理。電路原理圖如圖1所示，印板圖如圖2所示。

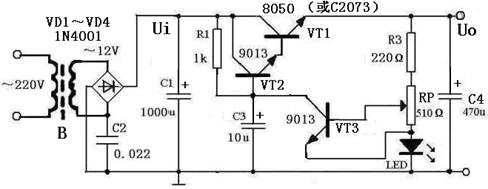

圖1 分立元件穩壓電源電路圖

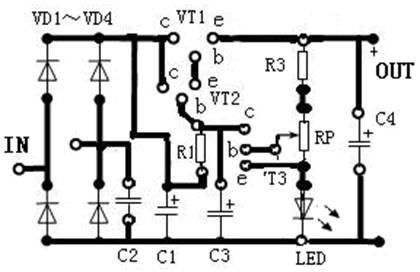

圖2 分立元件穩壓電源印板圖

下面簡單敘述此款穩壓電源的基本工作原理：

220V交流電經降壓變壓器B變換為12V低壓交流電，經VD1~VD4橋式整流、C1濾波后得到約16V(12V× )左右的直流電壓，這個電壓是不穩定的，它會隨輸入交流電壓和負載電流的大小而變化。

晶體三極管VT1、VT2組成復合調整管，VT3為比較放大器，R3、RP既作為LED的限流電阻，同時又與LED共同組成取樣及基準電壓電路。

約16V的直流電壓Ui加在調整管的輸入端，R1是復合調整管的基極偏置電阻，為調整管提供導通電壓。VT1導通后發射極有電壓Uo輸出，輸出電壓Uo由取樣電路取出后送往比較放大管VT3的基極，經與基準電壓比較后，從集電極輸出誤差控制電壓，控制調整管的導通深度，使調整管VT1發射極輸出的電壓Uo穩定在規定值的范圍內。若由于某種原因使Ui升高而導致輸出電壓Uo升高時，其穩壓過程表示為：

該穩壓電源巧妙的利用LED的正向導通電壓(1.8V～2V)來代替低穩壓值的穩壓管，另一方面又能起到電源指示作用。

電容C2主要是為了在為收音機供電時消除調制交流聲，若在調試時收音機仍出現調制交流聲，只要將電源變壓器次級對調后接入電路即可。

變壓器B選用功率在15W以上，以保證有較大電流的輸出。當負載電流≥300mA時，VT1應選用C2073等中功率管且加裝適當的散熱片。

電解電容器額定工作電壓選用25V，其它元件無特殊要求，當要求輸出最大電流為500mA時，則將8050換為C2073，若有條件最好加上散熱片，其余元件無特殊要求，按照圖1中所示元件參數安裝即可。
