SIGLENT近期推出超級熒光數字示波器SDS3000是一款現代觸摸屏智能型示波器。SDS3000是國內唯一一款搭載了WINCE7.0智能操作平臺的數字示波器，它不僅實現了示波器、邏輯分析儀、信號源、協議分析等多種儀器功能無縫合一，而且同時兼具觸摸屏、鼠標、鍵盤三種操作方式。友好的用戶界面使測試人員帶來簡潔清新的使用體驗，感覺就如同使用智能手機般簡單!

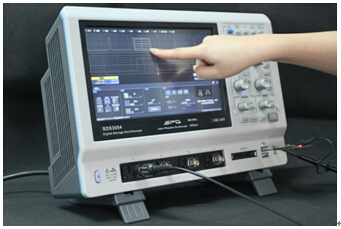

圖一 鼎陽SDS3000觸摸屏示波器

隨著行業的發展，多合一示波器一種必然趨勢，它集成的各種功能為用戶帶來測試和操作的便利。但是，我們也注意到市場常見的幾款多合一示波器，各種功能的疊加并未帶來UI(用戶界面)的變化，或者說用戶界面并未隨著功能的增加而改善;我們把這類示波器稱為早期智能型示波器。如果用這類早期智能型示波器的基本用戶界面訪問更高級的功能就會變得越來越繁瑣，操作面板也變得越來越復雜，而復雜的“網狀”菜單結構也讓使用者不知所措。

圖四 網狀的菜單、復雜的操作面板

其后，數字存儲示波器(DSO)，即市面上存量很大的經濟型基礎示波器誕生，它的特點是測試能力有限，有基本的分析能力，波形捕獲率也非常低。后來Agilent和Tektronix開始推出集成波形快刷新、邏輯通道、頻譜分析、信號源等功能的早期智能型示波器，而功能的增加帶來的問題是操作越來越復雜。如何高效地把這些高級測試功能整合在一起，擺在了示波器設計人員的面前。

三年前，SIGLENT與示波器行業巨頭美國力科公司開始聯合研發一款全新的示波器。2014年初，這款承載眾望的創新產品終于問世。它在業界首次采用WINCE嵌入式操作系統平臺，簡化后的操作系統連同測試軟件僅有160M bits，達到了極高的運行效率。MAUI(Most Advanced User Interface，頂級操作界面)是該款儀器的用戶界面名稱，它專為觸屏而設計，所有重點操作一“觸”即發，它可以快速配置所有觸發、測量和數學函數，觸摸和拖動波形、游標，并縮放更多波形細節。MAUI用戶界面力求簡潔操作，用最快捷的方式訪問高級的示波器功能。其圖形化的菜單操作界面，讓初次接觸者也可以很容易就開始自如操控這臺儀器。

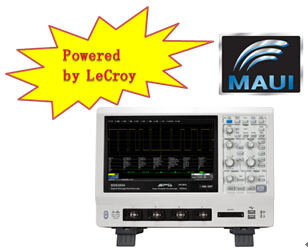

圖五 SDS3000的MAUI用戶接口與力科聯合開發

這讓我們聯想到手機的發展歷程，從1983年Motorola推出第一款模擬手機(大哥大)，到Apple公司2007年推出第一款全觸屏的Iphone，24年時間即跨越了模擬手機-數字功能手機-早期智能手機-現代智能手機等四代機型。數字示波器也相仿：經歷了模擬數字示波器-數字示波器-早期智能型示波器-現代觸摸屏智能型示波器(SDS3000)幾個飛躍階段。

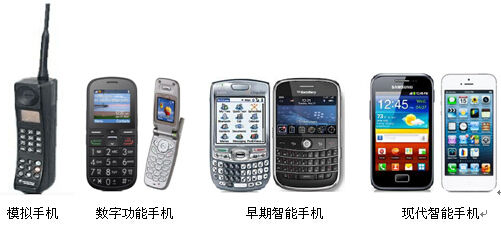

圖六 手機的發展歷程

所以，從一定程度上來說，SIGLENT SDS3000系列的推出具有劃時代的意義。該產品的推出，標志著中國示波器研發和制造水平上到一個全新的臺階。相信未來鼎陽科技還將推出更多功能強大、操作更加便利的產品和解決方案。
