正弦波逆變器沒有方波輸入逆變器的缺點，但是本身的效率卻并不高，所以設計者們都想在保留正弦波逆變器優點的同時提升其效率，很多初學者們對正弦波逆變器的制作也非常感興趣，所以本文就將介紹一款600W正弦波逆變器的制作過程，由于是針對新手，所以其中的講解非常詳細。

在上一篇文章當中，小編為大家獻上了這款低成本正弦波逆變器的原理部分，在本篇文章將介紹主要部件的制作采購，以及安裝調試。

主要部件的制作和采購

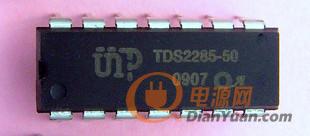

SPWM主芯片

圖1

使用了TDS2285。

主變壓器

主變壓器是制作逆變器成功與否的關健，本機主變用的磁芯為EE55，材質PC40，這里使用了一種質量很好的骨架，立式的，腳位11加11，腳粗1.2MM。繞制數據：初級2T加2T，用10根0.93的線。初級導線總面積為6.8平方MM，次級為0.93線一根，繞60T。

圖2

圖3

繞前準備

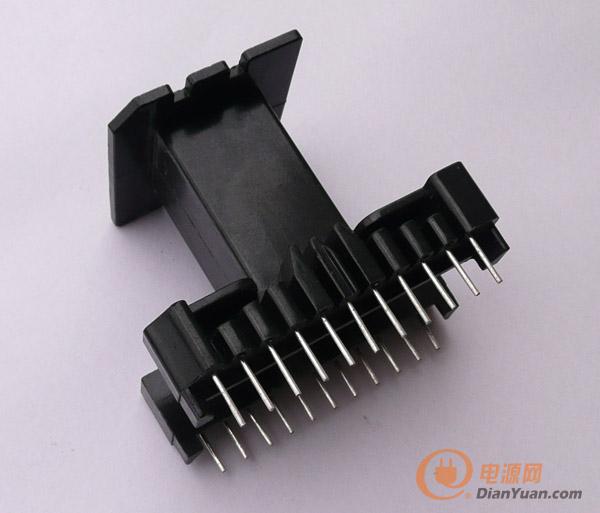

先準備骨架，把骨架上22個引腳，剪去4個，下面紅圈處就是表示已經剪去的腳。上面二個獨立的腳是高壓繞組用的，遠離下面的腳有利于絕緣，中間及下面的腳是低壓繞組用的，左邊是一個繞組2圈，右邊是另一個繞組2圈。

圖4

(編者按：本文為電源網論壇網友蕭山老壽原創分享，本文觀點僅代表個人。)

繞制步驟

先繞二分之一的高壓繞組（次級），先在骨架上用高溫膠帶粘一層，這樣做是為了防止導線打滑，用一根0.93線繞一層，約30圈（注意的是，高壓繞組的線頭要做好絕緣，套進一小段熱縮套管，用打火機烤一下，就緊緊包在線頭上了），再用膠帶固定住線頭，不要讓它散出來，并在高壓繞組的外面用高溫膠帶包三層。

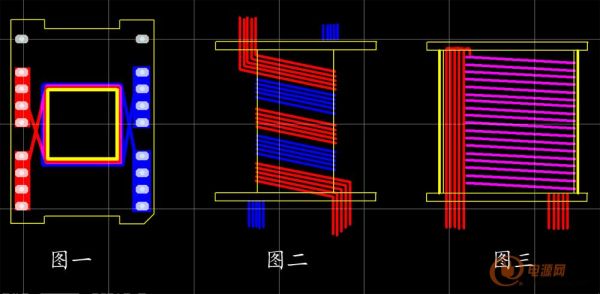

下面就可以繞低壓繞組了（初級），低壓繞組分成二層繞，也就是每一層是2加2，用5根線并繞，如圖5所示，不知大伙能不能看清楚結構情況。

圖5

先用5根0.93線繞2圈（見圖5中圖二的紅線），中間留空隙，再在空隙處用另外5根線繞2圈（見圖5中圖二的藍線），每根線長約37CM。用同樣的方法繞二層，層間包二層膠帶，這樣就相當于用了10根線并繞。繞完低壓繞組，在繞組外用高溫膠帶包三層。繞低壓繞組要注意的問題是：線頭留在下面，即骨架引腳處，線尾留長一點，暫時留在骨架的上面（等繞完高壓繞組后要向下折下來）。從（圖5中圖一）可以看出，實際上，低壓繞組的頭和尾是有一段是重疊的，也就是不是2圈，而是約2.2圈，這樣做可以大大減少漏感。

再繼續繞高壓繞組，繞完另外的30圈，要注意的是，這30圖要和里面的30圈繞向相同，這點很關健。如果一層繞不下，就把剩下幾圈再繞一層。

繞完高壓繞組后，在外面用高溫膠帶包三層，就把低壓繞組原先留在上面的線頭折下來（圖5中圖三），準備焊在骨架的腳上。去漆可以用脫漆劑，用棉簽沾一點脫漆劑，抹在線頭上，過一會兒，漆就掉下來了，就可以焊了。

再后在整個繞組的外面包幾層高溫膠帶，繞好的線包外觀要飽滿平整。

現在可以插磁芯了，插磁芯之前要對磁芯的對接面做清潔處理，用膠帶粘幾下，把磁芯對接面的粉末全清潔干凈，插入磁芯，用膠帶扎緊，有條件的話對磁芯對接處用膠水做固定。

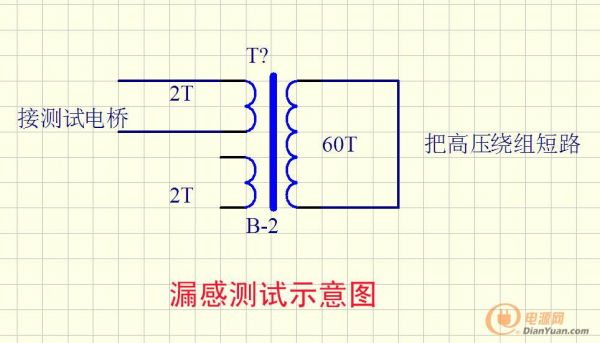

用這種方法繞制的變壓器漏感比較小。以前用銅帶繞制，漏感一般在0.8uH以上，現在可以做到0.4uH以下。原因是：因?yàn)殂~帶要焊引出線頭，這樣就留下了一個錫堆，再繞高壓繞組時，中間就有一個空隙，導致耦合不緊。圖6為測試漏感示意圖。

圖6

如果有條件，一定要做一個耐壓測試，任一個低壓繞組對高壓繞組的絕緣要在1500V以上，這樣才可以放心使用。

AC輸出濾波磁環

對于純手工打造的愛好者來講，這個磁環的繞制也是十分頭痛的事。

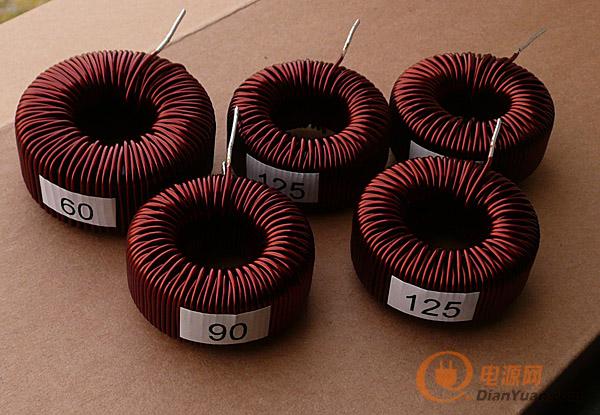

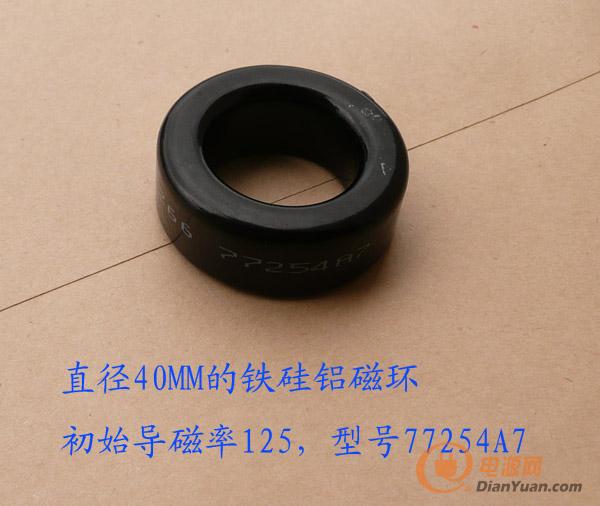

磁環是采用直徑40MM的鐵硅鋁磁環，用1.18的線，在上面穿繞90圈，線長約4.5米，如果用導磁率為125的磁環，電感量大約在1.5mH，用導磁度為90的磁環，電感量大約在1mH左右。通過實驗，用二個這樣的磁環，每個電感量在0.7mH以上就可以正常工作了。繞制時分二層，第一層，45圈，因?yàn)榇怒h(huán)外圈和內圈的周長不同，所以第一層繞時，內圈的線要緊密排列，而外圈的線是每圈之間留有一個空隙的。繞第二層時，內圈是疊在第一層線上，外圈是嵌在第一層線的空隙中，這樣繞出來的線圈才好看。當然，好象是否好看，也不影響使用。注意，繞這個磁環時，一定要戴手套，否則，導線會讓你勒出血泡的。

圖7

圖8

(編者按：本文為電源網論壇網友蕭山老壽原創分享，本文觀點僅代表個人。)

散熱風扇

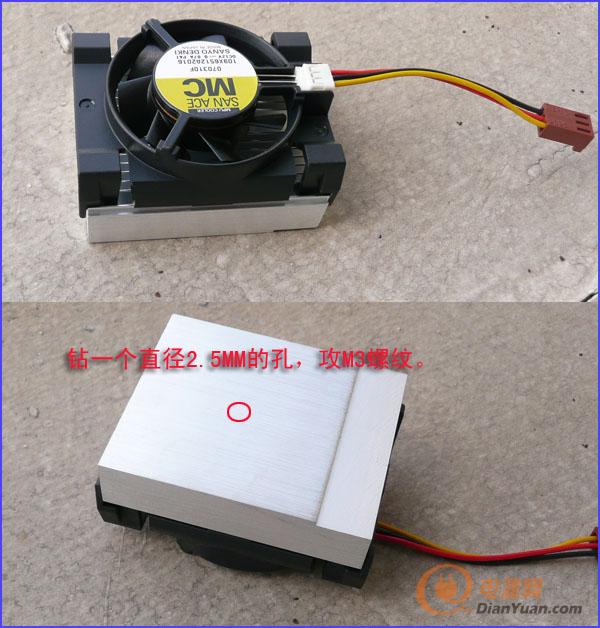

本機前級功率管和H橋的功率管都用風扇散熱（安裝方法下面再詳述），這是一種小型儀表風扇，比電腦上的CPU風扇還要小一點，實驗證明，在600W輸出的情況下，H橋的4個功率管散熱不成問題，但前級的二個功率管好象散熱不夠一點，如果有可能，最好用大一點的風扇。

圖9

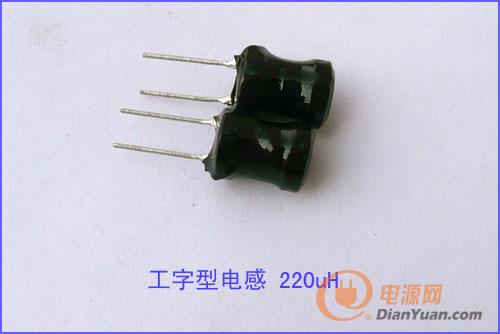

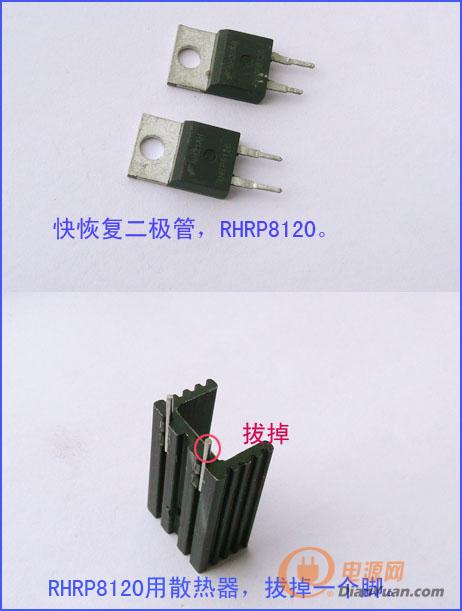

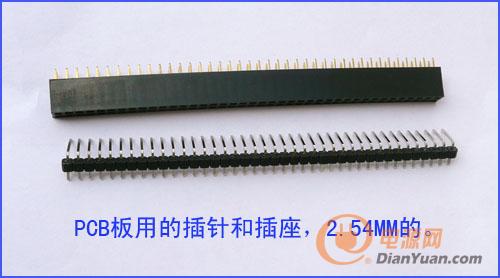

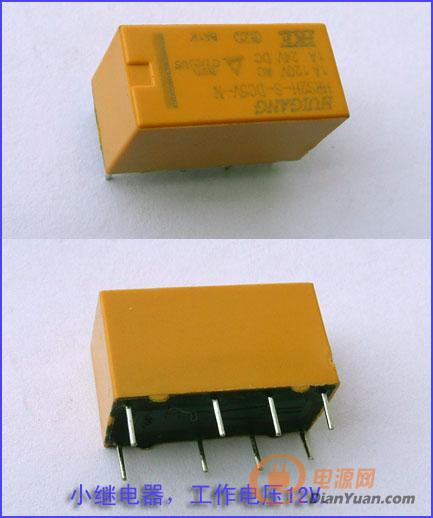

其它還有一些小配件，也做一個圖解：

圖10

圖11

圖12

圖13

(編者按：本文為電源網論壇網友蕭山老壽原創分享，本文觀點僅代表個人。)

安裝與調試：

本機的安裝調試并不復雜，但安裝前必須做到二點：

所有元器件必須是好的，器件的耐壓和工作電流一定要夠，盡可能用新器件，有條件的話裝前對元器件作一番測試。

PCB質量一定要好，裝前最好仔細地檢查一下，有沒有銅箔毛刺引起的短路等。

下面講一講各板子的安裝過程要注意的事項：

功率主板：

功率主板的安裝，因?yàn)槎际且恍┐笃骷园惭b是比較方便的。

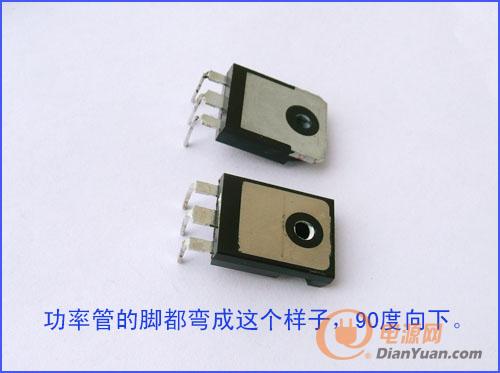

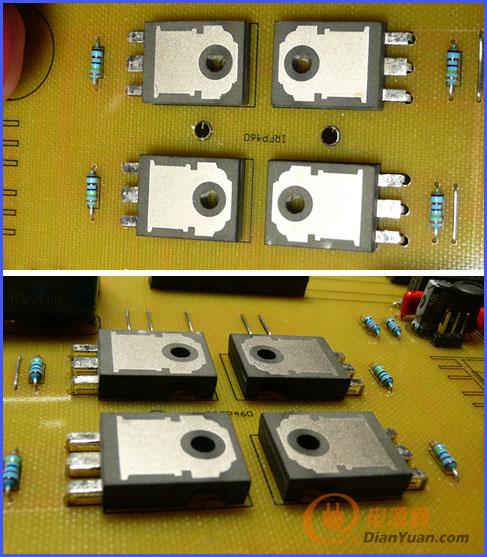

大功率管的安裝：先把大功率管的腳彎成如下圖14的樣子，然后把管子金屬面朝上，將管腳插入焊接孔，在功率管的金屬面上涂一點導熱硅脂，再覆蓋一層矽膠片做絕緣。再把散熱器蓋上，從PCB下面升上來一個M3的螺絲，擰在散熱器，并擰緊，這樣，散熱器就緊緊壓在大功率管上了，再在反面把管腳焊好。這種裝法，主要是更換功率管比較方便。

圖14

圖15

PCB板上的有幾個元件是要裝在反面的，即銅箔面，見圖16黃色的圈內的元件。

圖16

如左邊的R10R11R12，C15C16C17，是DC-DC升壓電路的吸收回路，因?yàn)楸緳C(jī)前級用的是準開環，如果變壓器漏感不大，這六個元件可以不裝。

右邊黃色圈內的C14，是一個CBB電容，224/630V，是跨接在H橋的正極和負極之間的，主要作用是濾除高壓母線上的各種干擾及毛刺，這個電容不能省，在裝這臺樣機時，開始就是因?yàn)橄胧×诉@個電容，莫名其妙地?zé)艘粋€(gè)H橋的MOS管，后來裝上這個電容，就平安無事了。

快恢復二極管，都裝上一個小散器，散熱器上有一個腳也插入PCB，反面焊好，起到固定二極管的作用。這四個二極管的位置，在畫PCB時就作了散熱考慮，把它放在H橋的風扇的出風口，讓風扇吹著，所以一般不會太熱。

前級因?yàn)殡娏骱艽螅訮CB的反面有6MM寬的留錫層，在裝好全部元件后，在PCB引出線孔中插入4根6平方的電線（最好二紅二綠，便于區別正負），再在反面留錫層上，用100W左右的烙鐵進行堆錫，一般要堆到1MM厚才可以。

圖16二個綠圈中是風扇插座，紅圈中是一個5X20的保險絲座。前級低壓電解和后級高壓電解，最好能買到高頻低阻的。功率主板，如果元件是好的，一般不用單獨調試。

(編者按：本文為電源網論壇網友蕭山老壽原創分享，本文觀點僅代表個人。)

DC-DC驅動板

這塊驅動板沒有什么難度，只要元件是好的，且沒有裝錯東西的話，一般可以一次開機成功。

圖17

板子裝完后，接入12V直流電，見上圖，按一下S1開關，驅動板就開始工作了，測一下工作電流，一般應該在40MA左右，將示波器探頭接到圖中PWM輸出處，應該看到二路互為相反的PWM波輸出，頻率在28K左右，幅度為12V。因?yàn)檫@塊板子，當初我畫的時候，是和我的1000W機通用的，所以，插針處有二對輸出，但在600W機中只用了左邊的一對。

SPWM驅動板

SPWM驅動板，因?yàn)樵骷^多，所以安裝時一定要細心，元器件不能有問題，也不能裝錯。特別是板上的高速隔離光藕TLP250，買時一定要注意質量，全新東芝原裝的，價格應該在5-6元的才是真的。

裝好板子后，按圖18接上12V電源，總電流應該在120-130MA左右。

圖18

測C22二端應該在19V左右，C23二端為15V，說明升壓電路部分基本正常。這時，就可以用示波器在SPWM輸出端測到SPWM波形，見上圖右邊的引出腳。（注意：因?yàn)槎€(gè)上管是自舉供電的，所以，在沒有接H橋的情況下，只能測到二個下管的SPWM波形，二個上管的波形暫時測不到的，這是正常的）。

整機調試

為了安全起見，一般是前后級分開來調試，等把前后級都調好了，再聯起來調試，就方便了。

前級的調試

先在電瓶的引線上接一個15A的保險絲，功率主板上的高壓保險絲不要裝，這樣，前后級就分開了。插上前級DC-DC驅動板，把萬用表直流電壓700V檔接在高壓電解二端，開機（按一下DC-DC驅動板上的ON啟動開關），前級就啟動了，功率主板上的高壓指示LED就亮了，這時，看直流高壓為幾V。調試DC-DC驅動板上的R12多圈電位器，使高壓輸出在370-380V之間。此時，12V的電流應該在200MA之內，說明前級正常。這里如果看D極波形，應該是雜亂的波形，因?yàn)槭强蛰d限壓的狀態下，這樣的波形是對的。

這里，可以稍稍為前級加點負載，可以用二個100W220V的燈泡串聯起來，接到高壓解的二端，這時電瓶電流可達到12A左右，讓它工作一段時間，看看前級功率管有沒有溫升，如果溫升不明顯，可以把電瓶保險絲換大點，繼續加大負載，一般在功率管散熱正常的情況下，前級可以加到600W左右。在加載的情況下，再看D極波形，應該是正常的方波，稍有點尖峰是沒有關系的，如果尖峰過大，說明變壓器制作不過關，要重新繞制。

(編者按：本文為電源網論壇網友蕭山老壽原創分享，本文觀點僅代表個人。)

后級調試

調好前級后，再把前級的DC-DC驅動板拔下，在功率主板的高壓保險絲座上，裝上一個1A左右的保險絲，在高壓電解二端接上一個60V左右的電壓，作為母線電壓，用一臺雙組的30V電源串起來當成60V用。插上SPWM驅動板，如果電路沒有問題，這時，在AC輸出端就可以測到正弦波了，電壓大約在40V左右，可以接一個36V60W的燈泡做負載。

聯機

在前后級都正常的情況下，可以把前后級聯起來，完成整機調試。

把前級的DC-DC驅動板重新插上，后級AC輸出端的負載去掉，接上示波器（示波器最好用1：100的高壓探頭）和萬用表（AC700V檔），把高壓保險絲換成一個0.5A的。下面要做的事是：開機!即按一下DC-DC驅動板的啟動開關，成敗在此一舉，如果后級元件耐壓沒有問題，此時，應該在示波器上看到正弦波了，波形應該很漂亮。這里，調整SPWM驅動板的多圈電位器R7，就可以看到輸出電壓在變化，把它調在225V左右停下。

當然，如果元器件性能不好，或者安裝不到位，這里就會有起火的危險。

讓機器空載工作一段時間，如果沒有出現意外，可以把高壓保險絲換成2A的，慢慢加大負載，一般是100W、200W、400W一步一步地加，每加一點讓機器老化一段時間，同時要密切注意前級功率管的溫升，如果溫度過高，要查出原因。

在裝這臺樣機時，曾遇到過300W以下一切正常，加到300W以上，H橋管子就有一個燒掉，后來是加強了高壓直流和SPWM板電源的濾波就一切正常了。

本篇文章主要對600W正弦波逆變器的主要器件制作和安裝進行了介紹，旨在為想要?jiǎng)邮謱?shí)踐的初學者們提供一個參考，并對設計中需要的知識進行梳理。希望在看過本篇文章之后大家能夠試著自己動手制作一個正弦波逆變器。
