從事電路設計的朋友都知道，諧波電流對電網有著非常大的不利影響。不僅浪費大量電能，還會使電壓發生畸變。為了應對諧波電流，功率因數校正就得到了非常廣泛的應用。其中UCC28019就是功率校正的典型代表，這款由TI生產的功率因數校正芯片擁有非常的性能，能夠將輸出電流的跟蹤誤差控制在1%以內。本篇文章就主要將對UCC28019的主要參數與開關器件的選擇進行介紹。

電路主要參數設計

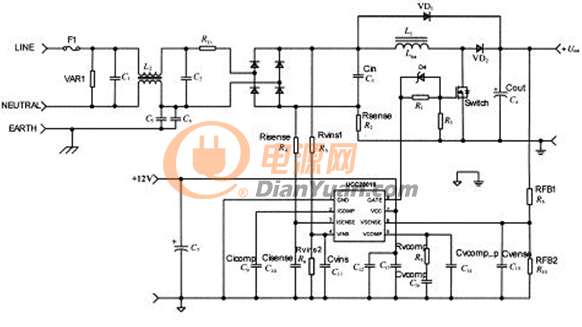

圖1UCC28019典型應用電路原理圖

開關器件的選取

開關器件的最大峰值電流IDS_PEAK（max）可通過以下公式計算：

根據輸出電壓的最大值及最大峰值電流，選擇相應的功率場效應管。

輸入濾波電容的選取

在允許有20%的電感電流紋波IRIPPLE和6%的高頻電壓紋波UIN_RIPPLE的情況下，輸入濾波電容的最大值CIN由輸入電流紋波IRIPPLE和輸入電壓紋波UIN_RIPPLE（max）決定。輸入濾波電容的值可通過以下公式計算：

根據計算所得的電容值，選擇相應的電容。

升壓電感的選取

升壓電感LBST在確定了電感峰值電流的最大值IL_PEAK（max）后作出選擇：

升壓電感的最小值根據最壞的情況（占空比為0．5）計算得出：

電感電流檢測電阻的選取

在電感電流超過最大峰值電流25％時，ISENSE腳電壓達到軟過流保護閾值的最小值，RSENSE將觸發軟過流保護。RSENSE可通過以下公式計算：

此外，為保護芯片免受沖擊電流的沖擊，在ISENSE腳處串聯一個阻值為220Ω的電阻。

輸出電容的選取

輸出電容COUT通過滿足轉換器的延遲要求來計算。在一個線性周期內，tHOLDUP=l/fLINE（min），電容的最小值可通過以下公式計算：

電壓反饋電阻的選取

為降低功耗并使電壓設置誤差達到最小，使用1MΩ作為電壓反饋頂部的分壓電阻RFB1，通過內部5V的參考電壓URR選取底部的分壓電阻RFB2以滿足輸出電壓的設計指標：

根據計算所得的輸出電容最小值，選擇相應的電解電容。

設計實例及實驗結果

在分析了UCC28019工作原理及主要參數設計的基礎上，設計了一種高功率因數電源，該電源輸入為交流220V，輸出為直流360V，功率為500W。

交流電源輸入端的電壓和電流波形如圖5所示：

圖2交流電輸出端的電壓和電流波形

使用鉗型表測得該電源的功率因數為0.991。實驗測得的波形和數據表明系統正常工作后，諧波含量基本消除，輸入電流波形與輸入電壓波形保持一致。

依靠于ucc28019強大的功率因數校正性能，包含此芯片的設計擁有功率因數高、諧波含量低等特點。此外其也同時擁有應用簡單、保護功能強、驅動性能佳的特點，設計者們大可利用這款芯片來完成一些對于功率校正因數要求比較苛刻的設計。
