自從ne555發布至今,已經經過了幾十年的時間,但這款晶片仍舊被沿用至今,足見其經典程度及優越性。在不斷的發展中,ne555的應用領域也在不斷的擴充,本篇文章將針對ne555的占空比問題進行解答,希望能為在這方面有所疑惑的朋友提供參考。
相信一部分設計者在使用ne555時都會遇到這樣一個問題,ne555的占空比能夠達到或大于0.5嘛?

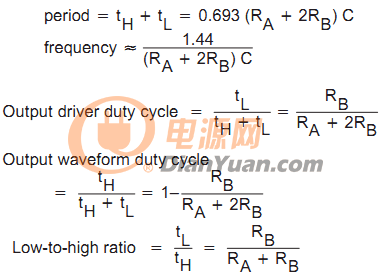

圖1 ne555數據手冊
從手冊上可以看到,貌似占空比只要大于0.5,那么就不能實現真正的控制正激。那么D究竟能不能小于0.5呢?
圖2架構圖
工作原理分析
表1
電容C可由RaRb充電,并由Rb放電占空比乃由Ra和Rb進行控制,電容C的充放電乃是在VCC/3和2VCC/3之間重復進行,過程分析:
初始UC在略低于VCC/3,此時輸出高電平,放電引腳關閉,VCC對C充電時間常數0.693(RA+RB)C;
沖電到略高于VCC/3,參考真值表輸出保持之前高電平,放電引腳關閉,VCC對C充電時間常數1/(RA+RB)C。充電到略高于2VCC/3,輸出低電平,放電開關打開,C放電時間常數1/RB*C;4.放電到略低于2VCC/3,進入保持態,C放電時間常數0.693RB*C;5.放電到略低于VCC/3進入1循環整個過程從而呈現高電平時間:
經RA,RB充電VCC/3到2VCC/3的時間。
低電平時間:經RB從2VCC/3放電到VCC/3的時間。
計算公式:
Vcc通過R1給C1充電,當C1兩端電壓沒有達到2Vcc/3,555的7腳內部放電管截止,Vo始終為高電平,直到C1充電至2Vcc/3為止;
當C1兩端電壓達到2Vcc/3時,555的7腳內部放電管飽和導通,C1通過R2經過7腳到地進行放電,同時Vo變?yōu)榈碗娖剑钡紺1兩端電壓下降至Vcc/3時,555的7腳內部放電管才會截止,Vo由低電平跳變?yōu)楦唠娖剑缓笥珠_始新的充電過程,如此反復循環,輸出的Vo就是一個方波了。只有充電和放電時間相等才能保證占空比為50%這個電路只能實現占空比接近50%,而不可能等于。盡可能是R1<
本篇文章從ne555的占空比本身架構出發,通過計算分析的方式對其中占空比的問題進行了分析。希望對此方面有所疑問的朋友在閱讀過后能夠得到一定啟發。
