ne555的應用非常廣泛，可以算的上是廉價高性能處理IC的典型代表。新手們最初接觸IC時，不妨采用ne555來降低入門難度。在本篇文章當中，小編就將為大家介紹一種基于ne555的升壓恒流LED驅動電源設計。

本設計的最終成本為自行車用照明燈，采用LED燈杯進行了改裝，具體采用了5頭15W的燈杯，這樣更容易實現設計。電池采用了6V3A鎳氫電池。

具體原件材料如下：

NE555、BR100N03（3.5MR）、BR432、SS34、節能燈小磁環2.5K、貼片電阻電容、16V47UF電解電容。

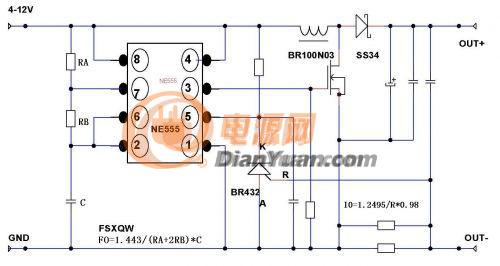

圖1 電路設計圖

如圖1所示，電路為ne555改版升壓恒流版本，驅動頻率100KHZ。

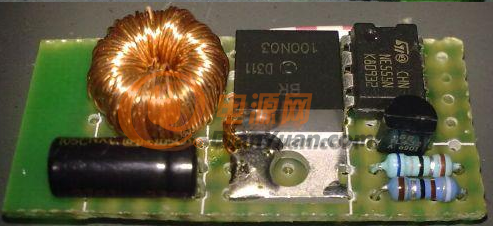

圖2 成品圖

圖2為成品圖，20*40*10高密度洞洞板。

（編者按：本文為電源網論壇網友Fsxqw原創分享，本文觀點僅代表個人。）

測試過程

空載輸入電流22MA偏大，但輸出電流312MA超穩定，輸出電壓為15.87V，效率為79%，還算是比較令人滿意的。16V47UF電解電容前測試空載最高有27.5V，但是磁環功率不足，實際帶載最高控制在7W以內。

雖然燈杯是5頭700MA的，但在設計中只使用了312MA，因?yàn)樯崞鞑缓门w積大而且很重，但是安裝在自行車上的，這一情況還是能夠忍受的。

最終的想法是想要效率達到78+以上，燈杯滿載30分鐘溫度不超過80度，洞洞板盡量做成圓形的和燈杯配套，想辦法不用電解電容，然后通過膠固化在一起，再套一段PVC管。

ne555一直被廣泛應用在電子電路設計界當中，其巧妙的架構可以實現無數的應用。很少有人用它來做DC-DC。本篇文章算是為大家打開了一種新的思路，希望大家在閱讀過本篇文章之后能夠有所收獲。
