對于PFC控制來說，擁有更快的動態負載響與更好的輸入擾動抑制，就能夠為更好的實現效率服務。這就需要對UCC28019A參與其中，來幫助設計者們實現對整流電壓以及電流平均值的及時控制。

在本篇文章當中，小編將為介紹UCC28019A在降壓器件的PFC電感電流噪聲分析，并針對這些分析給出高可行性的解決方案。

UCC28019A控制器降壓期間PFC電感電流噪聲分析

在大多數情況下，PFC負載下降過程中可能會出現PFC電感噪聲。實驗表明，當輸出OVP被觸發時出現這種電感噪聲。另外，如果OVP保持被觸發狀態則這種噪聲可能會存在相當長一段時間，特別是當負載被切換至輕負載模式時。因此，噪聲會與輸出OVP保護模式緊密相關。

產品說明書稱，UCC28019A擁有非常簡單的OVP保護模式—如果OVP保護被觸發，則其直接關閉驅動器。但在實際實驗中，我們發現，驅動器在這種狀態下出現異常，并且電感電流也有一些異常高峰值電擊。

許多實驗表明，Vcomp隨這種過程非常緩慢地下降。如果縮短該降壓時間，則噪聲減少。因此，一種好的解決方案是，當OVP被觸發時，使用一些外部方法來對補償電容器快速放電。一旦Vcomp電壓下降，輸出也脫離OVP電平，并且不再存在噪聲問題。

UCC28019A負載下降期間PFC電感電流噪聲解決方案

有一種方法可以快速地降低Vcomp電壓。在一些情況下，這不會存在嚴重的問題，因為我們選擇了小值補償電容器，噪聲不那么明顯。但在大多數情況下，當PCB布局不理想且沒有達到更高PF值時，電壓補償環路便沒有優化的余地，但負責下降噪聲卻仍然很明顯；在這種情況下，要求使用外部電路來解決這個問題。

建議解決方案如下：

圖1 建議解決方案補償環路簡易原理圖

為了易于理解，我們使用標準OP和TL431或者TL103，實現電路如圖1所示。

圖2 使用TL103改善負載動態性能的完整解決方案

圖2顯示了使用TL103的完整解決方案。正常情況下，TL103的一半可用于高溫保護，這是實際工程中安全標準所要求的。

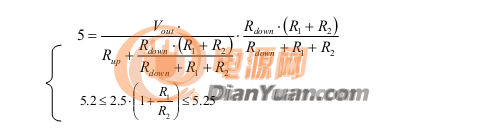

在實際設計中，這種解決方案的重點必須達到R1、R2和TL103高容限的下列要求：

本篇文章對UCC28019A在降壓器件中的PFC電感電流噪聲，進行了較為全面的分析。并根據分析的內容，有理有據的羅列出解決方案。在PFC電感電流方面存在疑慮的朋友可以通過本篇文章的到解答，并獲得進一步的提升。
