Ne555由于體積小、效率高，經過多年的發展卻依舊被應用在大多數電路設計中。因此很多初學者在進行學習的過程中也首先選擇ne555來進行入門。但在初期，新手們對于ne555的電路讀圖還是存在一定困難的。

針對于此，本文將為各位新手提供一種ne555讀圖要點及舉例，下面大家就隨小編來一起看看吧。

ne555集成電路經多年的開發，實用電路多達幾十種，幾乎遍及各個技術領域。但對初學者來講，常見的電路也不過是上述幾種，因此在讀圖時，只要抓住關鍵，識別它們是不難的。

從電路結構上分析，三類ne555電路的區別或者說它們的結構特點主要在輸入端。因此當我們拿到一張ne555電路圖時，在大致了解電路的用途之后，先看一下電路是CMOS型還是雙極型，再看復位端是接高電平、控制電壓端（Vc）是接一個抗干擾電容的那就可以按以下的次序先從輸入端開始進行分析：

（1）6、2端是分開的

7端懸空不用的一定是雙穩電路。如有兩個輸入的則是雙限比較器；如只有一個輸入的則是單端比較器。這類電路一般都是作電子開關、控制和檢測電路的用途。

7、6端短接并接有電阻電容、取2端作輸入的一定是單穩電路。它的輸入可以用開關人工啟動，也可以用輸入脈沖啟動，甚至為了取得較好的啟動效果在輸入端帶有RC微分電路。這類電路一般用作定時延時控制和檢測的用途。

（2）6、2端短接的

輸入沒有電容的是施密特觸發器電路。這類電路常用作電子開關、告警、檢測和整形的用途。

輸入端有電阻電容而7端懸空的，這時要看電阻電容的接法：（a）R和C串聯接在電源和地之間的是單穩電路，R和C就是它的定時電阻和定時電容。（b）R在上C在下，R的一端接在V0端上的是直接反饋型無穩電路，這時R和C就是決定振蕩頻率的元件。

7端也接在輸入端，成“RA－7－RB－6、2—C”的形式的就是最常用的無穩電路。這時RA和RB及C就是決定振蕩頻率的元件。這類電路可以有很多種變型：如省去RA，把7端接在V0上；或者在RB兩端并聯二極管VD以獲得方波輸出，或者用電阻和電位器組成RA和RB，而且在RA和RB兩端并聯有二極管以獲得占空比可調的脈沖波等等。這類電路是用途最廣的，常用于脈沖振蕩、音響告警、家電控制、電子玩具、醫療電器以及電源變換等用途。

（3）如果控制電壓（Vc）端接有直流電壓，則只是改變了上下兩個閥值電壓的數值，其它分析方法仍和上面的相同。

只要按上述步驟細心分析核對，一定能很快地識別ne555電路的類別和了解它的工作原理。

在看過方法之后，下面就通過舉例的方式來幫助大家進一步進行理解。首先來看例1。

例1相片曝光定時器

圖1是用nr555電路制成的相片曝光定時器。從圖1可以看到，輸入端6、2并接在RC串聯電路中，所以這是一個單穩電路，R1和RP是定時電阻，C1是定時電容。

圖1

電路在通電后，C1上電壓被充到6伏，輸出V0=0，繼電器KA不吸動，常開接點是打開的，曝光燈HL不亮。這是它的穩態。

按下SB后，C1快速放電到零，輸出V0=1，繼電器KA吸動，點亮曝光燈HL，暫穩態開始。SB放開后電源向C1充電，當C1上電壓升到4伏時，暫穩態結束，定時時間到，電路恢復到穩態。輸出翻轉成V0=0，繼電器KA釋放，曝光燈熄滅。電路定時時間是可調的，大約是1秒～2分鐘。

例2光電告警電路

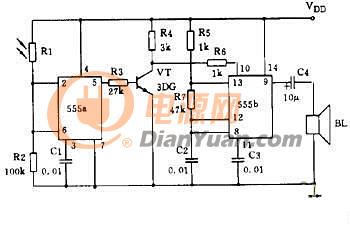

圖2

圖2是ne555光電告警電路。它使用556雙時基集成電路，有兩個獨立的ne555電路。前一個接成施密特觸發器，后一個是間接反饋型無穩電路。圖中引腳號碼是556的引腳號碼。

圖中R1是光敏電阻，無光照時阻值為幾～幾十兆歐，所以555a的輸入相當于R=0、S=0，輸出V0=1，三極管VT導通，VT的集電極電壓只有0.3伏，加在555b的復位端（MR），使555b處于復位狀態，即無振蕩輸出。

當R1受光照后，阻值突然下降到只有幾～幾十千歐，于是555a的輸入電壓升到上閥值電壓以上，輸出翻轉成V0=0，VT截止，VT集電極電壓升高，555b被解除復位狀態而振蕩，于是揚聲器BL發聲告警。555b的振蕩頻率大約是1千赫。

例2可以被制作成簡單的報警裝置，放在公文包等個人物品上，當公文包被打開時，該電路會自動發出報警。

本文通過講解與舉例的方式，為大家講解了關于ne555這款芯片電路圖的讀圖要點，并附上兩個實用舉例來幫助大家理解。正在從ne555下手學習的朋友不妨收藏本文進行反復研究，相信用不了多久就能完全掌握ne555的讀圖要點。
