UCC28019A是一款性能出色的功率因數校正芯片，很多PFC電路都采用該款芯片作為基礎，因此關于UCC28019A的使用問題也相當之多。在本文中，小編將結合例子，為大家分析一種UCC28019A在接電路之后無法控制的情況，希望大家在閱讀之后能夠有所收獲。

本例為500W/400V的PFC電路，采用UCC28019A作為主要芯片。在12V芯片電源之后加載AC，可是輸出還是沒有達到12V，在整流后為310V左右。出現這一現象，是否因為芯片并未工作或被保護起來了呢？圖1為原理圖。

先上原理圖：

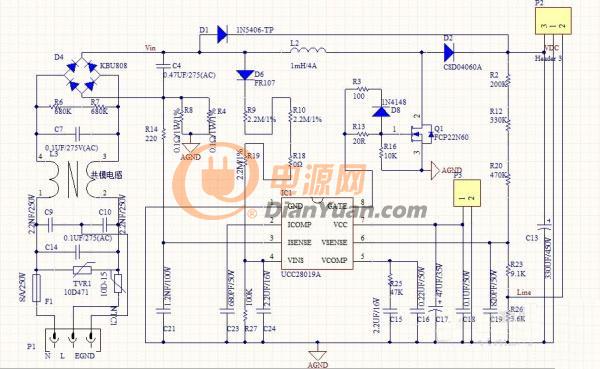

圖1原理圖

正常來說，按照文中例子的設置是完全能夠運行的。但需要注意的是，應該注意是否已經添加MOS或電感。由于UCC28019A的特性，其適合輸出高電平工作，并非像其他IC一樣輸出脈沖，而是需要現檢測是否存在交流電壓的，需要交流電壓與CS腳上的電流這兩者同時存在才能實現正常工作。
