關于使用燒錄器燒錄Nand Flash，一直都是很多用戶頭疼的難點，他們強調已經使用了正確的壞塊管理方案，也制定了規范的操作流程，但是燒錄的良品率還是無法提高，只能每天眼睜睜看著一盤盤“廢品”被燒錄器篩選出來！

近日某電子科技有限公司的客戶郵件反饋：使用我們的SmartPRO 6000F-Plus燒錄MICRON廠家的TSOP48封裝的Nand Flash MT29F2G08ABAEA，不良率比較高，甚至達到了10%的燒錄不良率，而燒錄SAMSUNG廠家的TSOP48封裝的K9F1G08U0E這顆芯片就不會有這種狀況，由此可以確定燒錄器與燒錄座本身固件是沒有問題的，所以客戶懷疑應該是芯片算法有問題，需要我們重新優化下。

燒錄器的功能很簡單、很專一，那就是把數據完完整整、重復地復制到每一顆芯片上，復制成功了就提示Pass，復制失敗了就提示Fail；SmartPRO 6000F-Plus是一臺全心專注于高品質、高效率的Flash專用燒錄編程器；目前為止，有廣泛的、優秀的燒錄客戶群，軟件、硬件和算法都是客戶批量生產驗證過的，非常成熟。

那問題究竟出在哪里呢，讓我們繼續看吧！

先友情提醒一下，我們的燒錄軟件做有一個監控“電子眼”（操作日記），時刻記錄著客戶對每顆芯片的燒錄情況；客戶有任何違規操作或者燒錄異常現象，我們都可以迅速重返到“案發現場”，找到問題的根源；

電子眼

我們第一時間讓客戶把操作日記發過來，從操作日記上看，客戶反饋的現象確實存在，日志也幫助我們很快找到了這種異常：

操作日記

但是這種現象并不是因?yàn)闊浧髟斐桑切酒旧泶嬖诘墓に嚥町愒驅е碌模豢赡苡腥司蜁R上反駁，明顯地出現如此高的燒錄不良率，編程器原廠就沒有任何責任，而是一句話就把問題推到芯片原廠？不要著急，繼續往下看。

首先，我們普及一下Nand Flash的一個特性：位反轉；Nand Flash由于本身硬件的內在特性，會導致（極其）偶爾的出現位反轉的現象。所謂的位反轉（bit flip），指的是原先Nand Flash中的某個位變化了，即要么從1變成0了，要么從0變成1了。而出現這種怪異的現象因素很多，主要是由以下一些原因或者效應所導致的：漂移效應（Drifting Effects）、編程干擾所產生的錯誤（Program-Disturb Errors）、讀操作干擾產生的錯誤（Read-Disturb Errors）；所以芯片原廠都是要求用戶使用對應的ECC校驗去解決這些位反轉問題。

芯片

這種偶爾隨機出現的位反轉現象，對使用燒錄器燒錄Nand Flash的用戶確實帶來了頭痛的麻煩，因?yàn)橹灰獙π酒瓿蔁浿螅o接著進行校驗處理，若校驗數據與源數據不同，燒錄器立馬就會提示報錯，造成的直接后果就是不良品率一直居高不下；拿我們客戶的案例分析，打開芯片數據手冊查詢到：MT29F2G08ABAEAWP需求ECC糾錯算法：Minimum required ECC，4-bit ECC per 528 bytes；K9F1G08U0E需求ECC糾錯算法：ECC regnirement，1 bit / 528bytes。所以這兩個都有一定的概率出現位反轉現象，而MT29F2G08ABAEAWP不良率較高，是因?yàn)镸T29F2G08ABAEAWP出現偶爾隨機的位反轉的概率比K9F1G08U0E高好幾倍。

對于專業的燒錄廠家，對位反轉現象當然也有專業的處理辦法，今天就介紹一下我們SmartPRO 6000F-Plus特殊處理位反轉的辦法：“允許容錯位”。

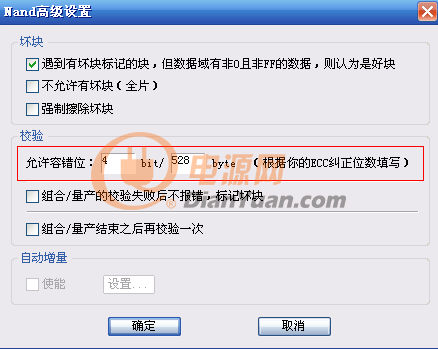

nand高級設置

在對芯片作校驗的時候，如果出現的位翻轉的位數少于或者等于在“允許容錯位”設置的數值，則燒錄器認為校驗正常，提示燒錄成功；當然，用戶設置的數值也必須是在自己使用的ECC計算方案糾正位數之內。提高燒錄良品率，只需在燒錄器上設置一個數值即可解決；后來客戶反饋燒錄一切正常，良品率也大大提高了，甚至幾乎達到了100%，解決了大批量生產上的問題！
