現代人的日常生活離不開各類電器，而電器的運行必然要依靠插座供電來進行。在家電、照明設備的使用過程中，電源的開或關都是需要在不同的時間延遲后進行。針對這種需要，本文將介紹一種基于ne555的多用途延遲開關電源插座的電路設計。

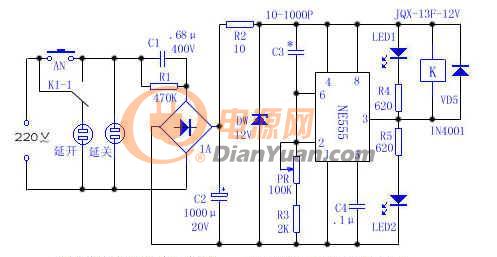

工作原理：電路如圖1所示，它由降壓、整流、濾波及延時控制電路等部分組成。

圖1

按下AN，12V工作電壓加至延遲器上，這時NE555的②腳和⑥腳為高電平，則NE555的③腳輸出為低電平，因此繼電器K得電工作，觸點K1-1向上吸合，這時“延關”插座得電，而“延開”插座無電。

這時電源通過電容器C3、電位器RP、電阻器R3至“地”，對C3進行充電，隨著C3上的電壓升高，NE555的②、⑥腳的電壓越來越往下降，當此電壓下降至2/3Vcc時，NE555的③腳輸出由低電平跳變為高電平，這時繼電器將失電而不工作，則其控制觸點恢復原位，則“延關”插座失電，而“延開”插座得電。就這樣滿足了不同的需求，LED、LED2作相應的指示。

本電路易于操作。延時時間由C3及PR+R3的值決定，T≈1.1C3（PR+R3）。RP指有效部分。C3可用數十pF至1000μF的電容器，（PR+R3）的值可取2K～10MΩ。C1的耐壓值應≥400V，R1的功率應≥2W，AN按鈕開關可選用K-18型的，繼電器的型號為JQX-13F-12V。其它元器件無特殊要求。

本文介紹了一種基于ne555的多用途開關延遲插座電路設計，對其運行原理及電路圖進行了詳盡的介紹，感興趣的朋友不妨在閱讀過本文之后試著動手進行實踐設計，相信一定會有意想不到的收獲。
