NE555自誕生至今，已經衍生出了非常多的應用電路。并且其引腳功能經過多年的不斷更新，卻并沒有從根本上改變，因此至今都可以直接代用。在本文中，小編將為大家介紹NE555的3端的輸出電壓和輸出電流的數值確定。

NE555是雙極型555時基電路，在空載時，其輸出端3腳輸出的高電平約比供電壓低1V左右，輸出低電平一般不大于0.5V。帶上負載時，負載越重，輸出的高電平被拉得越低，若是灌電流負載，那么負載越重，輸出的低電平被抬得越高。NE555的輸出端3腳不論是輸出電流還是灌入電流，最大皆可以達到200mA。

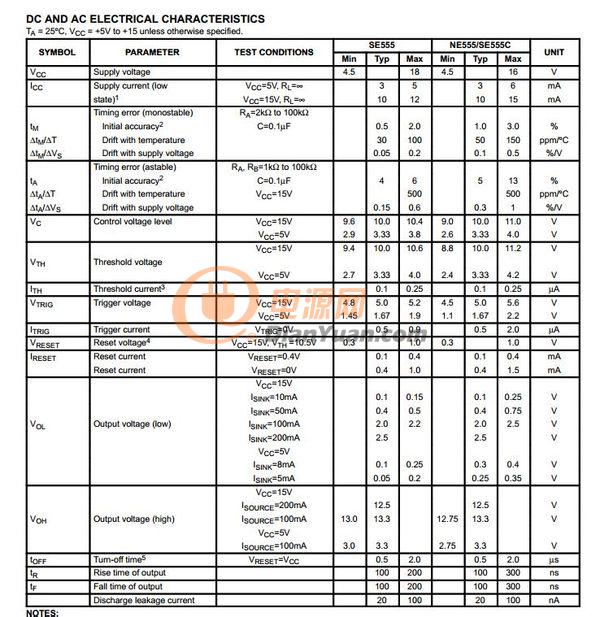

表1

如表1所示，雖然NE555的輸出端③腳不論是輸出電流還是灌入電流都能達到200mA，但其輸出電壓范圍是受限的。在15V時，可以輸出200毫安，但會降2.5V；輸出100毫安，降1.7V；拉電流（低電平）200毫安輸出會被拉高2.5V，100毫安輸出，會被拉高2V。5V電壓時，如表1所示。輸出低電平，拉電流能力降低，8毫安時，為0.1V；高電平時，電流100毫安，被拉低2V。

本文對于NE555輸出電壓和輸出電流進行了介紹，并在給出答案的同時，講解了輸出電壓和輸出電流的限制與關系。讓讀者能夠?qū)χR(shí)進行理解與消化，而非對單純數值的死記硬背，希望大家在閱讀過本文之后能夠有所收獲。
