說到PFC設計，很多人首先會想到UCC28019這款芯片。基于UCC28019的電路大都成本較低且效率極佳，因此受到設計者們的青睞，在本文中，小編就將為大家介紹一個基于UCC28019的單級2.6KWPFC應用實例，從波形方面進行細致的講解。

該方案主IC選用UCC28019，電壓輸入范圍從75VAC-260VAC，輸出電壓為390V，額定輸入電流為12A。最大輸出功率達2.6KW。最低85V電壓輸入下可以做到1000W。針對市電電壓波動較大的地區，能穩定輸出390VDC。可應用于開關電源，在線式UPS等場合。

對于動手能力強的朋友，接上自己的逆變橋后級模塊，就能夠做為一個市電穩壓器，再配上一電池升壓模塊，就能做為UPS不間斷電源。

功率部分均采用直插原件，信號部分則為貼片原件安裝在散熱器底部，為滿足全電壓輸入功率要求用上了一個47MM的鐵硅鋁PFC電感。基本從85V1000W-250V3000W都能穩定輸出390V直流電壓。輔助電源從輸出端高壓電容取電，這樣在關閉電源后能放掉輸出電解的電壓。

下面是市電校正的電流波形。

圖1

因為沒有電流探頭，所以采用示波器探頭直接測量，電網電壓和示波器共模干擾很大，黃色為輸入電流波形，毛刺是由于示波器浮地小信號放大造成的。藍色為市電電壓波形。波形上可以看出輸入電流基本已經跟隨電網電壓波形。PF值均在96%以上。

PFC關鍵的一點參數就是輸出電壓紋波。

圖2

這是經過2：1衰減后的高壓端輸出直流電壓波形。展開后可以測量出電壓紋波幅值。

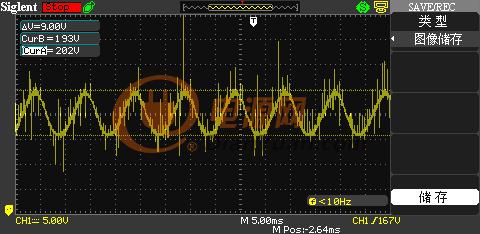

圖3

這是輸出1500W時經過2：1衰減的輸出紋波量為9V，實際就是18V，那么18V/390V=4.6%。下面為1500W，MOS管開關時DS端電壓波形。

圖4

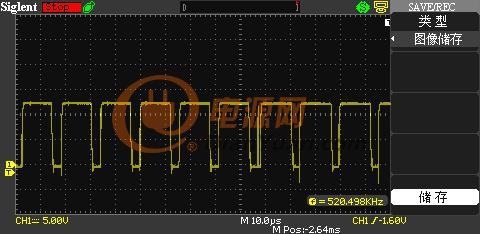

圖5是驅動波形。

圖5

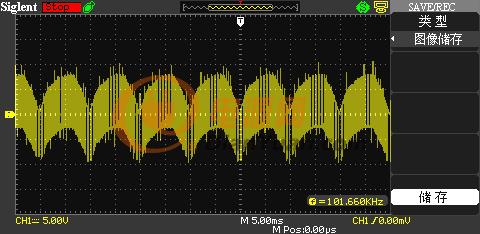

圖6是電感電流波形。

圖6

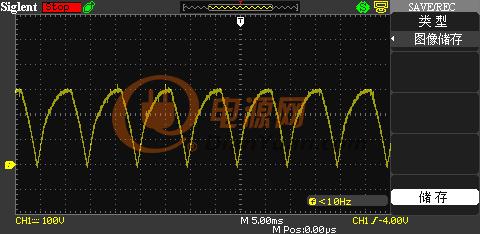

圖7是整流橋之后輸出電壓波形。

圖7

總體效率在220V輸入下，輸入13.94*221=3080W，輸出7.39*389=2874.7W。

效率2874.7/3080=93.3%，85V滿載1000W輸入下約為92。

在調試方面，需要注意的是不要從最低電壓開調，因為最低電壓下占空比最大，功率器件的應力是最大的。有點基礎的朋友都知道，從IC供電電源開始，再到驅動、輸入電壓波形、電流波形。但是文中的例子并不是完全按照這一過程的28019很成功，按照手冊把參數計算好，直接通電OK，接著負載從小到大，一直帶載到過流保護。

本文以UCC28019為例，對單級2.6KW PFC波形進行了分析與展示。方便初學者對于UCC28019進行較為直觀的理解，幫助初學者們快速掌握這種常見的PFC芯片，希望大家在閱讀過本文之后能夠有所收獲。
