占空比信號作為一種電子工程師們非常熟悉的控制信號類型，目前在電動汽車領域中也得到了合理的應用。通過對占空比信號的利用來實現對電動汽車的驅動或傳感控制，不僅能夠讓工程師在研發時省時省力，在電動汽車的實測過程中也具有節省能耗的特點。在今天的微知識科普中，我們將會就占空比信號在電動汽車中的兩大常見應用方向，展開簡要介紹，下面就讓我們一起來看看吧。

在電動汽車的設計研發過程中，占空比信號的一種典型利用方式，就是完成控制器至執行器的信號傳遞工作。要了解這中間的信號傳遞工作如何實現，首先我們得來看一下占空比的具體定義情況。在測量占空比信號時，我們一般都是用示波器或萬用表來完成的，大多數執行器都采用接地端控制，也就是執行器一端始終接電源，另一端接控制器（ECU）。在測量時，無論是示波器還是萬用表的表筆都會是一端接地、一端接執行器控制端，這時波形顯示出低電平為執行器通電過程，高電平為執行器斷電過程。因此，波形的低電平在圖形中是“占空”的，這是占空比的另外一種定義。

也正是因為這一顯著特點，這種來自控制器至執行器的占空比信號尤其適合控制需在某一時間段內有可控開啟度的電磁閥，如自動變速器中的液壓控制閥，就可以通過利用占空比信號來進行控制。

除了上面提到的自控制器至執行器的利用方式之外，占空比信號在電動汽車研發過程中還有一個典型的應用方式，那就是完成從傳感器至控制器的信號傳輸工作，以此來完成對控制器的指令控制工作。下面以空調高壓傳感器為例，介紹其工作原理。

空調高壓傳感器在電動汽車或普通的燃油汽車產品設計中，都是非常常見的組成部分。這種傳感器有一個內部帶脈寬調制器的集成電路，將壓力傳感器生成的模似信號轉化為占空比數字信號輸出。在空調高壓傳感器有一個12V供電電源，當空調高壓側壓力0.5MPa時，傳感器向控制器發送占空比為25%的數字信號，其運行過程如下圖圖1所示。占空比與壓力成比例，在3.2MPa時為75%，其波形圖見下圖圖2，信號送到發動機控制器上。

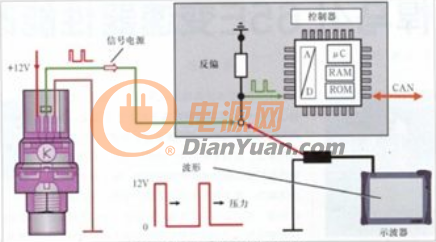

圖1 來自空調高壓傳感器的占空比信號

圖2 占空比為75的數字信號波形圖

在這種利用占空比信號控制的空調高壓傳感器工作系統中，由于散熱器風扇是由發動機控制器控制，因此在壓力上升時，其散熱器的風扇轉速也成比例地上升。如果占空比小于10%或大于90%，則空調壓力過小或過大。控制器會生成空調壓力過小或過大的故障碼。如果在傳感器的插接器脫落，在信號線上的電壓為0，因為反偏電阻與接地連接，此時占空比為0。控制器會生成空調高壓傳感器斷路的故障碼。如果信號線與12V電源線間短路，在信號線上的電壓始終為12V。此時信號占空比為100%。此時控制器會生成空調高壓傳感器對正極短路的故障碼。
