在老式的交流轉直流中，二極管全橋整流接通輸出端大容量濾波器時會造成大量諧波的產生。而眾所周知，諧波會對電網造成嚴重的傷害，并且浪費大量電能。針對于此，功率因數校正芯片應運而生，UCC28019就是其中較為經典的一款產品，本文就將對這款經典的芯片抗諧波運行原理進行講解，幫助新手來認識這款芯片。

系統的工作原理

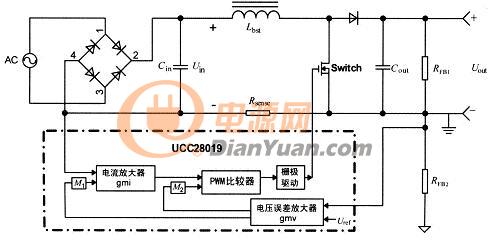

圖1簡化的電路方框圖

圖1所示的電路方框圖簡單地描述了采用UCC28019作為控制芯片的有源功率因數校正的工作原理。柵極驅動信號由電流放大器的輸出信號和電壓誤差放大器的輸出信號經脈沖寬度比較器調制而成。當系統處于準穩態時，有：

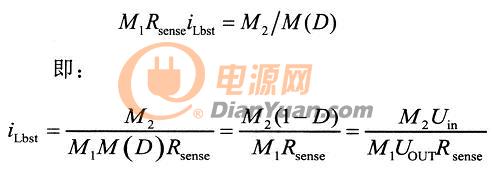

式中：M1為電流放大器的增益；M2為PWM波的斜坡坡度；Rsense為電感電流檢測電阻；iLbst為電感平均電流；M（D）為升壓變換器的電壓轉換比；M1、M2由電壓誤差放大器和芯片內部參考電壓的差值決定，均可以控制輸入電流的幅值，且兩者的乘積滿足一定關系。當系統處于準穩態時，輸出電壓為定值，M1、M2也為定值，故有控制環路強迫電感電流跟隨輸入電壓波形以保持升壓調節。又因為Uin為正弦波，因此，電感平均電流同樣為正弦波。

以上，就是UCC28019在電源中作為矯正芯片的相關原理與計算公式，由于這款芯片的經典程度頗高，因此建議大家仔細了解UCC28019的校正原理其定義和運行原理，方便在之后的一些設計中更加方便且直觀的了解其中原理，而無需浪費時間去查閱基礎類資料。
