2015年12月11日 深圳 鼎陽科技宣布正式成為無人機領域國際領導品牌大疆科技的示波器供應商，助力大疆科技頂尖的研發團隊發揮無限創意，創造出"來自未來的無人機”。

11月4日，大疆對外“發布”了“來自未來的無人機大疆精靈Phantom X”：“它賦予每個人無限可能。不必動手就能隨時自拍，用智能手表協同多臺無人機，一鍵發出跟拍請求，空中彩繪，徹底將藝術創作融入日常生活。它不僅是一款科技產品，而是一種生活方式。”

“一件精巧的藝術品，人們只驚艷她現時的明艷”。實際上，她的創作過程需要靈感，需要創新，需要“無比寂寞的勤奮”，更需要反復的實驗驗證。據悉，在實驗驗證的過程中，大疆創新團隊評估了來自中國示波器新銳公司鼎陽科技提供的智能示波器SDS3000系列和同檔次的最主流傳統示波器，最終鼎陽科技SDS3000系列因其“迷人的簡潔”的操作風格和令人嘆服的信號保真度與信號洞察力而被大疆選擇。

大道至簡：SDS3000極簡主義操作風格，具有一種“迷人的簡潔”

如果將1000臺智能示波器SDS3000送給1000位資深的工程師試用1個月，這1000位工程師對智能示波器的評價的第一句話應該是：“好用”。 好用源于極簡主義操作風格。SDS3000的操作風格深受大疆工程師好評。

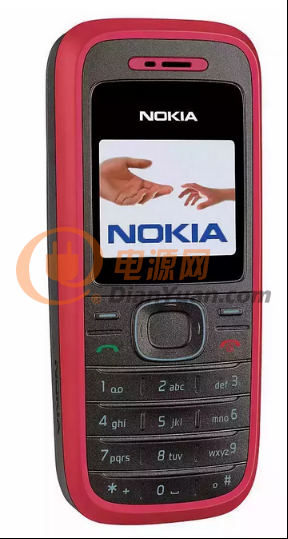

好用是主觀的，也是客觀的。 主觀性和長期養成的習慣有關，就如8年前，有多少人會覺得智能手機比Nokia手機好用呢？！但是，今天你還愿意使用那款塵封在記憶中的Nokia手機嗎？

覺得Nokia好用，是因為我們過去僅僅需要手機打電話和發短信息，就像我們很多時候可能只需要示波器按下Auto Setup鍵能顯示波形一樣。 但是，作為工程師的眼睛，作為一臺研發使用的示波器，其意義對于多數工程師不只是看看波形哦！

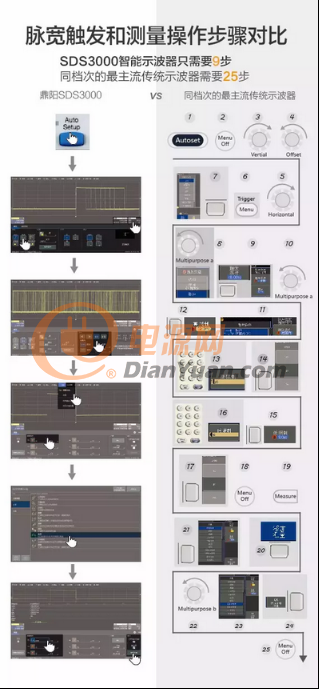

我們來對鼎陽科技的SDS3000和同檔次的最主流傳統示波器，做基本的脈寬觸發和脈寬測量操作，逐個記錄兩臺示波器的操作步驟，發現兩者之間的操作步驟是9步和25步的差別！這種“客觀性”意味著：只要您使用示波器做脈寬觸發和測量，就容易在“主觀上”感受到智能示波器“好用”很多。

現在的嵌入式產品越來越多，各種串行數據如I2C，SPI，RS232是工程師調試信號中經常遇到的。鼎陽的智能示波器SDS3000和同檔次的最主流傳統示波器在做SPI解碼操作上的差別是10步和31步的差別。

下圖是同檔次的最主流傳統示波器設置SPI解碼的操作界面：先按下面一排按鈕的第一個，再按輪流按右邊的一排按鈕并結合數字鍵盤；接著按下面一排按鈕的第二個，再按輪流按右邊的一排按鈕并結合數字鍵盤；如此排列組合，如果默認設置的不是您需要的設置，總共要按多少次？這個是可以計算出來的！

同檔次的最主流傳統示波器

讓我們看看智能示波器SDS3000的操作界面:

鼎陽科技智能示波器SDS3000操作界面

至此，我們理解什么叫“迷人的簡潔”了！鼎陽SDS3000示波器，即使最復雜的操作始終只需要兩級操作菜單，而且都一目了然。甚至說，即使最復雜的操作，不需要看操作手冊都知道怎么往下操作。

大道至簡，簡潔是人類的共愛！

信號保真度：底噪只有同檔次的最主流傳統示波器的1/2不到

信號保真度表征了示波器高保真捕獲信號的能力。信號保真度的評價包括了幅頻特性曲線，階躍響應，SFDR，底噪等多個方面。鼎陽科技SDS3000的模擬前端傳乘了50年的技術沉淀，具備完美的幅頻特性曲線，體現在平坦度、通道一致性和帶寬裕度上都超越了同檔次的最主流傳統示波器。在階躍響應的比較上，SDS3000相比于同檔次的最主流傳統示波器就更加出色。

底噪是用戶比較容易理解的評價信號保真度的一個重要方面。底噪反映的是示波器“背景噪聲”，底噪越小，測量小信號的能力越強。對于大疆科技的創新創造團隊，創造出精致唯美的無人機精靈Phantom X需要信號保真度高的示波器助力創新。極低的底噪是大疆非常看中的示波器核心指標。

鼎陽科技的智能示波器SDS3000系列示波器底噪不到同檔次的最主流傳統示波器的1/2。在相同的設置下比較鼎陽科技的SDS3000和同檔次的最主流傳統示波器，比較兩者底噪的峰峰值如下圖所示：

鼎陽SDS3000底噪，Vpp=360.48μV

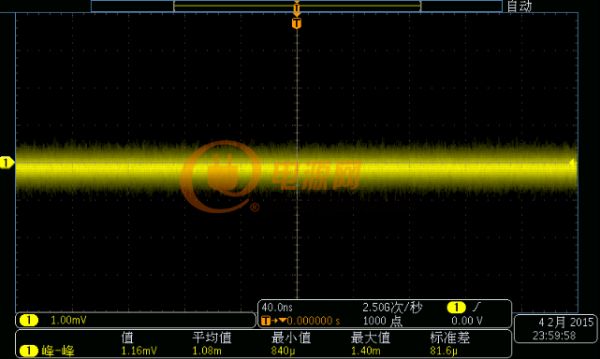

相同設置下，同檔次的最主流傳統示波器的底噪，Vpp=1080μV

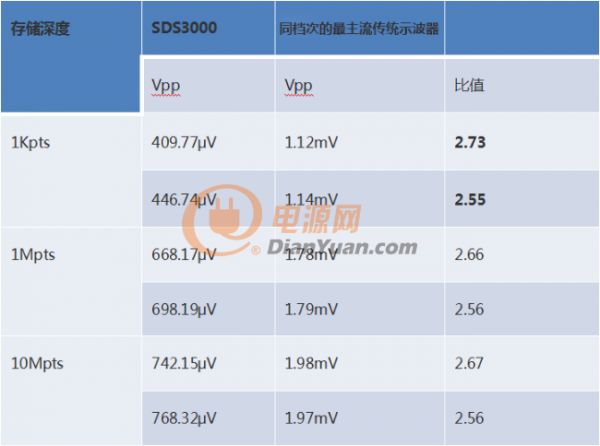

底噪和捕獲時間有關，我們比較在不同的存儲深度下的實驗結果如下表所示，也同樣充分證明了鼎陽的SDS3000底噪不到同檔次的最主流傳統示波器的1/2！

信號洞察力： 鼎陽SDS3000具有一系列同檔次的最主流傳統示波器不具有的高級信號調試和分析能力

對于大疆的創新創造團隊，選擇一臺示波器，遠不只是為了簡單地看看波形有無，看看波形的形狀，大疆需要深具信號洞察力的示波器，而鼎陽科技的智能示波器SDS3000具備同檔次的最主流傳統示波器遠不能及的信號洞察力。

SDS3000提供了最高100萬次/秒的波形捕獲率，能夠更加快速地定位異常信號，提供了真正可分析的存儲深度，此外，SDS3000還提供了高級波形搜索和分析功能（WaveScan），趨勢圖功能（Trend），參數直方圖功能（Histicons），歷史模式（History），順序模式（Sequence），高分辨率模式（ERES），通過/失敗測試（PASS/FAIL），AIM等。

何謂可分析的存儲深度呢？下面的測量統計的對比很有說服力。

測量統計準確性對比（真正有意義的測量統計功能VS不是真正意義上的測量統計功能）

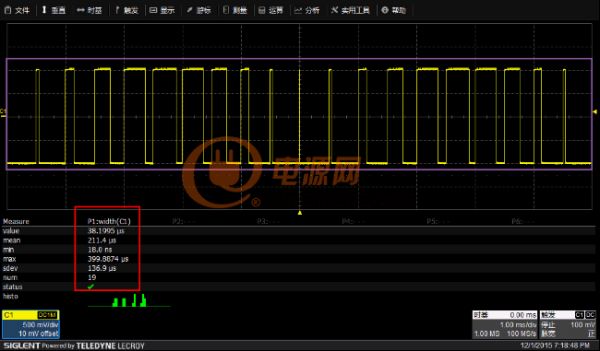

真正意義的測量統計功能（AIM:All In-One-time Measurement）

如上圖所示，鼎陽科技SDS3054智能示波器把一幀19個不同脈寬的信號全部統計下來，并給出了6個統計信息：當前值、平均值、最小值、最大值、標準方差和統計樣本數，不丟失任何細節，真正做到測量所有捕獲到的波形參數。不論是5個樣本還是50個樣本，抑或50,000,000個樣本，所有樣本數“一個也不少”，配合描述統計參數概率分布的直方圖功能，可準確、全面地掌握測量統計結果。圖示中顯示測量統計的最小值為18ns，最大值為399.8874us。

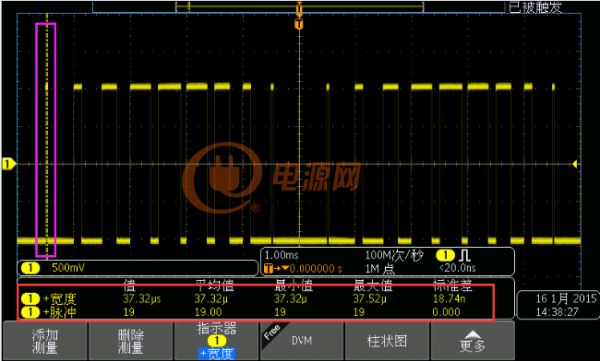

同檔次的最主流傳統示波器實測截圖

在相同的測試環境和輸入信號下，同檔次的最主流傳統示波器給出了不一樣的統計信息。如圖所示，在采集多幀數據后，屏幕顯示的脈沖統計個數雖然是19個，但是統計的結果中最小值等于最大值，也等于平均值，都是37.32us。真正最小的18ns沒有被測量，也就沒有反應在統計信息中。 根本原因是同檔次的最主流傳統示波器只能測量屏幕上第一個脈沖寬度。
