TPS51216作為一款適應性強、適用范圍廣、多DDR模式通用的新型存儲器終端電源解決方案,是近來TI公司推出的最新產品之一。充分利用TPS51216的優勢,可以幫助設計人員快速完成高精度電源方案的設計。本文所設計的PMP5783同步降壓電源方案,也是基于TPS51216的強大功能支持而完成的。
利用TPS51216存儲器電源終端的功能優勢而設計出的電源方案PMP5783,是一個完整的英特爾 IMVP6.5 ArrandaleSV/ClarksfieldSV電源參考設計方案。這一電源設計中,其輸入電壓為8-15V。電源主CPU由兩相TPS51216供電。TPS59611給圖形處理器供電。DDR3內存由TPS5126供電。兩個1.05V電壓均由TPS51218提供。雙路TPS51125A提供5V和3.3V電壓。上述動力總成均使用雙路NexFETCSD86350。TPS62290提供1.8VS。完全組裝好的電路板如下圖所示。
在這一基于多功能存儲器電源終端TPS51216的方案中,其最終的設計目的是將其用于Intel Core i3、i5、i7 Arrandale SV,為達到該要求,我們所實際應用到的相關參數如下:
設計中所使用的相關參數
在這一基于多功能存儲器電源終端TPS51216的方案中,我們所用到的TI器件型號及產品、系列名稱如下:

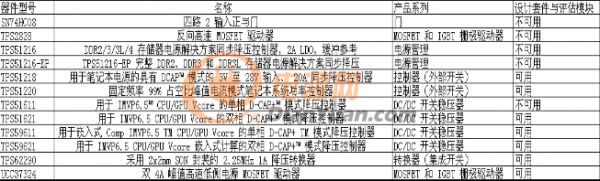

TI器件型號及產品系列名稱
相關資源:
