隨著LED產業的發展，傳統的LED控制器已經不能滿足日益豐富的設計需要。TI公司的TPS92691是一款多功能的LED控制器，該款控制器能夠支持一系列的升壓或降壓驅動拓撲，該設備實現了頻峰值電流模式控制技術與可編程開關頻率、斜率補償、軟啟動時間等功能要求。

TPS92691集成了高電壓（65v）軌到軌電流放大器，可以直接測量LED電流使用高端或下部系列電阻器。放大器的設計目的是實現低輸入偏置電壓和實現LED電流精度優于±3%，溫度范圍為25°C到140°C，輸出共模電壓范圍從0V到60V。

目前可以使用模擬或獨立調制PWM調光技術。線性模擬調光響應與15：1范圍通過不同的電壓從140mV在高阻抗模擬調整2.25V（IADJ）輸入。讓電流通過的PWM調光調制PWM輸入插口與所需的工作周期和頻率。可選DDRV門驅動器輸出可用于啟用系列場效應晶體管克服對比度調光。

TPS92691支持連續查看當前監控（IMON）輸出，方便了檢測短路或斷路問題。額外的故障保護功能包括VCC UVLO、輸出OVP，逐周期切換電流限制和熱保護。

特性：

寬輸入電壓：4.5V到65V；

輸出電壓范圍寬：2V到65V；

低輸入抵消軌到軌電流放大器；

LED電流精度優于±3%，溫度范圍：25°C到140°C；

與高端和下部當前意義上實現兼容；

高阻抗模擬LED電流調整輸入（IADJ）15：1對比度；

連續LED電流監視器輸出系統故障檢測和診斷；

可編程開關頻率與外部時鐘同步功能；

可編程軟啟動和斜坡補償；

綜合故障保護電路包括VCC欠壓鎖定（UVLO）、輸出過壓保護（OVP），逐周期開關電流限制和熱保護；

TPS92691-Q1：汽車Q100 1級合格；

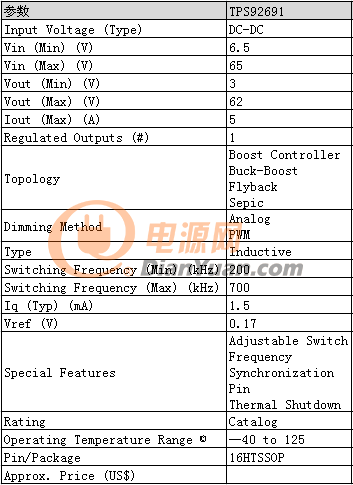

參數

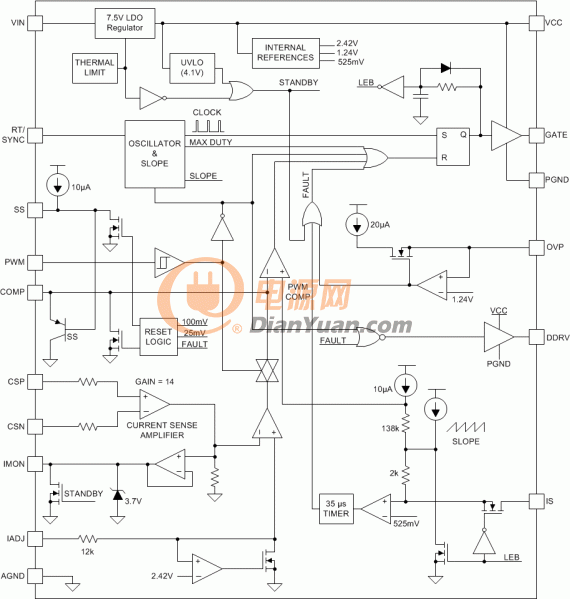

功能方框圖

該款多功能LED驅動電源在多方面為照明設計提供了創新的可能性，設計者們在使用此款驅動時能夠根據不同的需要制定不同的設計方案。
