Ne555是近幾十年來最為成功的管理IC之一，在多年的演變過程中，Ne555的功能雖然在不斷完善，但其核心功能并沒有產生任何變化。本文將根據實例分析，探討有關ne555在占空比輸出數值上是否能夠大于0.5的問題進行探討。

圖1

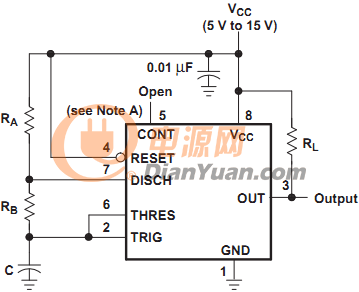

圖1顯示的內容是ne555的數據手冊，通過文中的描述可以發現，占空比貌似只能大于0.5，但問題也跟隨而來，如果占空比大于0.5就將對正激控制造成問題。

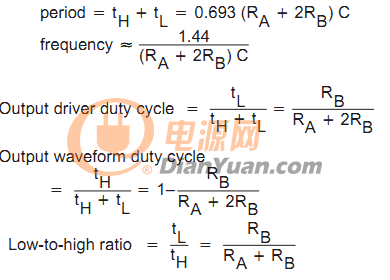

圖2

工作原理分析

表1

電容C可由RaRb充電，并由Rb放電占空比乃由Ra和Rb進行控制，電容C的充放電乃是在VCC/3和2VCC/3之間重復進行，過程分析：

1、初始UC在略低于VCC/3，此時輸出高電平，放電引腳關閉。

VCC對C充電時間常數0.693（RA+RB）C；

2、沖電到略高于VCC/3，參考真值表輸出保持之前高電平，放電引腳關閉，VCC對C充電時間常數1/（RA+RB）C；

3、充電到略高于2VCC/3，輸出低電平，放電開關打開，C放電時間常數1/RB*C；

4、放電到略低于2VCC/3，進入保持態，C放電時間常數0.693RB*C；

5、放電到略低于VCC/3進入1循環

整個過程從而呈現高電平時間：經RA，RB充電VCC/3到2VCC/3的時間；

低電平時間：經RB從2VCC/3放電到VCC/3的時間；

計算公式

可見其實還是能夠?qū)崿F(xiàn)正激的，但需要采用諧振復位的方式來進行。但需要注意的是，如果電路為三繞組去磁式正激那么確實沒有什么能夠較為完美實現正激的方法存在。

本文對ne555能否在占空比數值一定的情況下實現正激進行了探討，通過論證的方式為大家展示了能夠進行正激的可能性，并幫助讀者拓展思路，希望大家在閱讀過本文之后能夠有所收獲。
