作為一款優秀的電源控制芯片，ne555從發售至今一直受到廣大設計者的喜愛，因此基于ne555的設計方案也曾出不窮。在本文中，小編將為大家介紹一款采用ne555的單鍵雙穩電子開關電路，感興趣的朋友快來看一看吧。

圖1

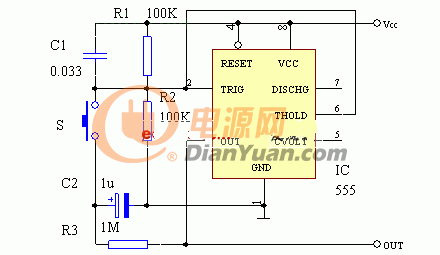

如圖1所示，電路剛通電時，C1的存在使IC（555）⑥腳獲得一正脈沖，其③腳輸出低電平，此時C2上無電壓。按一下輕觸鍵S，C2上“0”電平作用于IC的②腳，③腳翻轉為高電平，通過R3對C2充電。S釋放后，C2充電到Vcc，而IC的②、⑥腳被R1、R2偏置于1/2Vcc，③腳高電平狀態保持不變。再按一下S，C2上電壓使IC⑥腳電壓大于2/3Vcc，③腳又翻轉為低電平。S釋放后，C2上電壓通過R3、IC③腳放電，②、⑥腳的電壓仍為1/2Vcc，③腳低電平的狀態可維持不變。由此可見，每按S一次，IC③腳高、低電平就變換一次。

本雙穩開關只要每次按鍵的時間不超過1秒，就能正常實現IC③腳高低電平的變換。但如果按住S不放，則IC③腳高低電平不斷變化。

本文介紹了一款基于ne555單鍵雙穩電子開關電路，該款電路線路簡單的同時擁有輸出電流較大的特點，因此能夠完全直接對繼電器負載進行驅動，從而達到實用單個輕觸鍵便能控制負載通斷的目的。通過以上的內容，希望大家對于ne555的應用能夠有進一步的認識。
