毫無疑問，發光二極管已經成為了現如今照明行業的主流技術。即便是安裝了傳統白熾燈的線路也要求替換為LED照明，那么這就要求技術人員在不改變原有線路的基礎上對電路進行調整，從而使得電路能夠適應LED的工作方式，而這就涉及到雙向可控硅對調光的控制。

在對傳統照明電路進行改造時，經常會遇到一些問題。比如LED負載的電流相對較少，正常類型的三端雙向可控硅開關元件在閉鎖電流和保持電流特性方面將面臨挑戰。三端雙向可控硅元件是AC調光控制器的心臟。三端雙向可控硅調光器通常是根據符合白熾燈負載特性特別研制的，它在穩態條件下和啟動時都具有較高的額定電流和耐沖擊浪涌電流，并且當燈絲斷裂時會有非常高的臨終耐沖擊電流。

圖1典型的電流尖峰

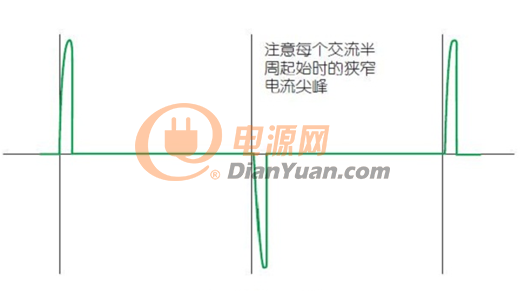

因為它們是二極管，LED相比白熾燈有著低很多的穩態電流，并且它們的初始導通電流在幾微秒的時間內比每半周期的AC線路電壓要高得多。因此，在每個交流半周期的開始可以看到一個電流尖峰。圖1是典型的電流尖峰。通常情況下，需要替代的交流燈泡電流尖峰為6A~8A，尖峰穩態后的后續電流低于100mA。

家居照明燈具用LED燈的功率可以達到7.5W（A19燈泡450流明）或許更高，因為一個吊燈通常有四至十個射燈。相比之下，50個圣誕裝飾燈的燈串總功率只有4.8W。一種為嵌入式吸頂燈設計的LED散光燈，可以取代一個產生750流明的功率僅為13W（BR30）典型的長絲裝置，而老的長絲照明裝置通常需要消耗65W的功率。

當使用新的Q6008LH1LED或Q6012LH1LED系列的三端雙向可控硅元件時，設計控制LED光輸出的AC電路很簡單，因為只需要少數器件，所需要的只是一個點火/觸發電容器、一個電位器和一個電壓導通的觸發裝置。

通過使用兩個反向并聯敏感門極可控硅整流器（SCR）S4X8ES1作為電壓導通的觸發裝置，控制電路可以產生各種不同的光級輸出。

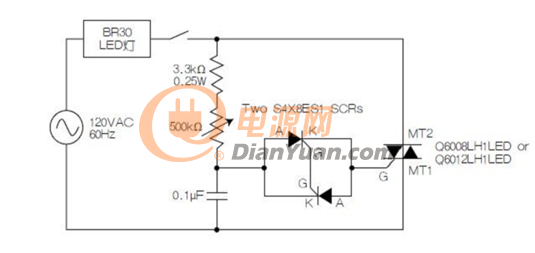

另外，通過使用兩個反向并聯敏感門極可控硅整流器SCR作為觸發裝置可以實現低滯后控制，因為兩個SCR形成一個完整的反擊穿觸發。圖2顯示了適用于以上情況的一個控制電路，可能很適合LED散光燈（例如BR30LED燈），可以調暗它以產生一個低級光輸出或轉向到近180°的全光輸出。

圖2

該電路允許燈在每個AC半周期打開近180°，此外，RC定時開啟可能會推遲到每半周期上的有著非常低的光輸出的小導通角上。Q60xxLH1LED三端雙向可控硅系列產品以低的保持電流和閉鎖電流特性讓三端雙向可控硅開關元件保持在非常低的電流水平。

兩個反向平行感光門可控硅整流器（S4X8ES1）的門級都綁在一起，產生一個帶有全面反擊穿電壓并生產很低的滯后的極低電壓觸發裝置。這讓電位器能夠設置為當線路開關時讓一個低導通角即時開啟的特性。

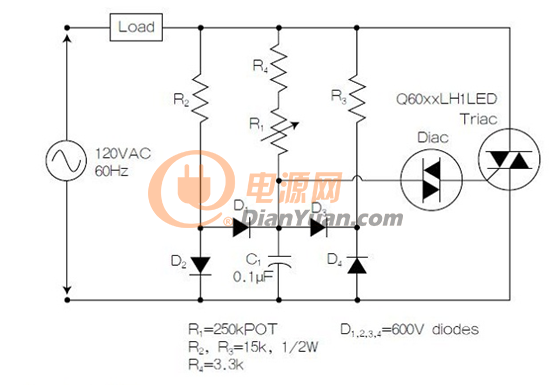

圖3的電路原理圖改善了舊的相位控制/調光電路，只產生了微弱的磁滯。如圖所示，除了轉向二極管周圍的C1點火電容器，滯后可以被完全消除。

圖3

如果寬泛的控制范圍（從全亮到非常暗）和低滯后并不是應用的關鍵，就可以使用新的LittelfuseQ6008LTH1LED或Q6012LTH1LED系列的QUADRAC設備去設計簡單的可變光控制。

圖4

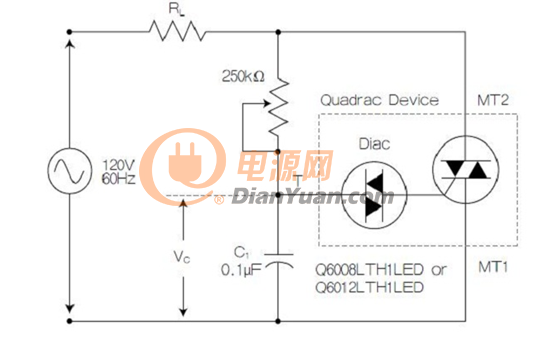

如圖4所示的電路，通過在一個TO-220獨立封裝把觸發和三端雙向可控硅開關元件結合起來，可以進一步降低元件數量。該控制電路可適用于電壓低一點的全導通電壓，因為它有更高的VBO的觸發裝置，提供了一個調光功能，能把每個交流半周期從175°調到90°。

其中，電位器是250kΩ與內置的固定端3kΩ最小電阻。該四端雙向可控硅開關元件（QUADRAC器件）的型號為QxxxxLTH1LED，擁有更靈敏的可控硅芯片（低柵流和保持電流特性）。RL的最低LED負載是10W，電路的最低LED負載也是10W，也就是內置的雙向開關二極管模的觸發電壓。

圖5

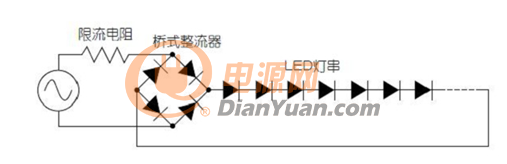

交流電路中的LED燈的負載可能非常簡單，如圖5所示，或有可能是額外的元器件細化，例如，濾波電容。添加的元件將決定LED的燈負載是否是可調光。LED燈負載越簡單，可調光的可能性就越大。

因為濾波電容器可能會增強最小直流電流，可控硅器件鎖存器可以即使沒有變化的低于最低可控硅保持電流的情況下正常運轉。

本文通過細致的講解，對于三、四端雙向可控硅對LED照明的控制進行了詳細的講解。通過圖文配合的形式，幫助大家進行知識的過度，使得設計者可以明確傳統照明技術在現代LED技術的沖擊下處于何種地位。通過本文的介紹，詳細大家已經能夠輕松應對使用雙向可控硅對LED進行控制的情況，小編將繼續為大家收集整理相關知識。
