從事開關電源設計的朋友肯定對uc3842已經熟悉的不能再熟悉，雖然有關這款芯片的相關內容與設計非常多，但因而產生的一系列問題也數量頗多。本文就將根據實例，為大家分析在制作uc3842開環占空比可調模塊時出現的實驗結果不理想的問題。

用片開關電源IC做占空比可調的pwm發生模塊（uc3842），開環系統；Vf電壓反饋引腳也就是誤差放大器的反相輸入端外接一個電位器調節反饋電壓。而補償端懸空。結果試驗結果不理想，占空比確實是可以通過外部電位器手動調節。但是只是在一小段范圍內可以調節，而且很難精調，比如D=60%，電位器稍微一動作一下就跳到D=40%，D=30%。

圖1

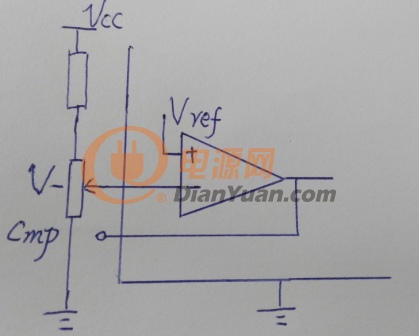

假設補償引腳懸空的話，相當于這個運放是工作在開環狀態的，線性區非常小而且斜率很陡。應該在電壓反饋引腳跟補償引腳接一個電阻，讓運放工作在閉環狀態。這樣理解正確嗎？下面就來分析一下這種假設的正確性。

圖2

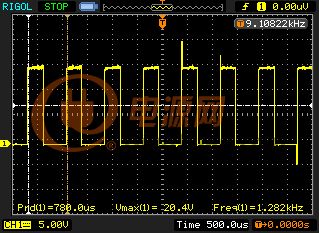

此外，在使用示波器時，發現顯示了兩個頻率，一個是CH1信號的頻率freq1，另一個是屏幕右上角那里還顯示了另外一個頻率，那么這個額外的頻率是怎么來的？

圖 3

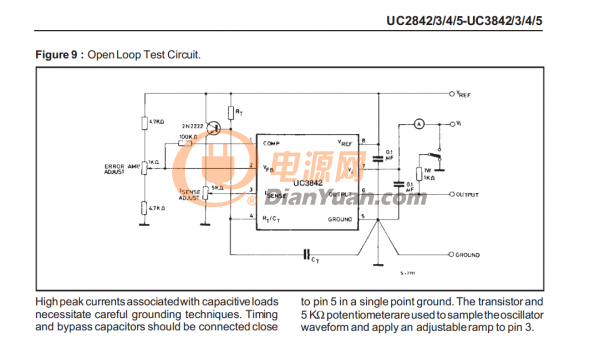

想要解決這一系列的問題，首先要做的就是認真仔細的閱讀UC3842的數據手冊。圖3是UC3842開環設計，在數據手冊中有明確的解釋。對于假設的解決方法，如果配合著Datasheet里的方框圖就會更加明了，UC3842的2腳1腳是內部誤差放大器的反向輸入端和輸出端，所以如果想要做文中的開環電路應該是把反向輸入端給屏蔽掉，直接給1腳固定信號做內部誤差放大器的輸出，該輸出還要提供給電流補償器做輸入的，需要注意的是UC3842是一個雙環結構而且是串聯的。

通過上文的介紹，可以看到對于基礎知識的掌握是多么的重要。文中提到的問題，實際上只要能夠?qū)τ?a href="http://www.cubesun.cn/article/33509.html" target="_blank">UC3842的基礎知識有充分的了解就能夠順利理清思路，從而省去了不必要的麻煩。希望本篇文章能夠為正在苦惱同樣問題朋友帶來靈感，并學會利用基礎資料來進行分析的能力與思維模式。
