LED驅動電源設計已經成為了近幾年來主流的照明控制技術，針對此項技術所衍生的其他方案層出不窮。在本文中，小編將對一款高電壓脈沖寬度調制的LED驅動電路圖進行圖解，對其中關鍵器件的作用進行拆分講解。

圖1

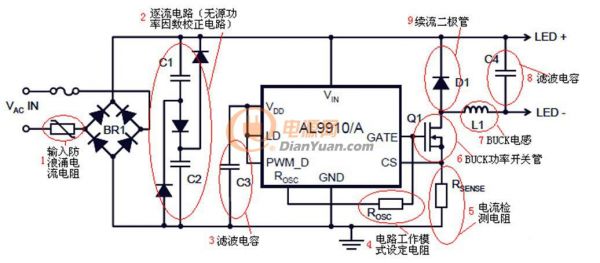

根據圖1上的注釋，可以通過以下9個不同的結構來掌握這個電路。

1、開機輸入浪涌電流限制電阻。

2、為一款逐流無源功率因數校正（PPFC）電路，通過擴展交流輸入市電整流二極管的導通角來改善電路的功率因數，較有源功率因數校正電路（APFC）具有造價低的優點。

3、濾波電容，當整流交流輸入接近零交越時，存儲電容C3存儲的能量為IC供電，該IC為一款高壓供電IC。

4、振蕩控制。連接這支引腳與地的電阻將設定PWM頻率。IC可以通過將ROSC引腳連接到外部MOSFET柵極與外部振蕩電阻之間，切換至恒定關斷時間（PFM）工作模式。

5、LED燈串和外部MOSFET開關管Q1電流檢測電阻。如電流檢測電阻RSENSE上的電壓超過電流感測引腳CS的閾值電壓，外部MOSFET開關管Q1關閉。存儲在電感器里的電能將使電流繼續通過續流二極管D1為負載LED供電。

6、BUCK變換功率開關管Q1，交流市電整流輸出直流電壓通過負載、電感L1、BUCK變換功率開關管Q1`和電流檢測電阻RSENSE到地，形成回路。一旦BUCK變換功率開關管Q1關斷，存儲在BUCK電感中的磁能通過續流二極管D1、負載形成灰路，繼續為負載供電。

7、BUCK電感，在BUCK變換功率開關管Q1導通時，交流市電整流輸出直流電壓通過負載和BUCK電感形成回路，為BUCK電感存儲能量，一旦BUCK變換功率開關管Q1關斷，BUCK電感存儲的能量即需為負載供電。

8、輸出濾波電容，穩定負載上的供電電壓。

9、續流二極管D1，一旦BUCK變換功率開關管關斷，BUCK電感存儲的能量通過負載和D1形成回路，為負載繼續供電。

在參照圖1中的注釋對9個結構知識點進行理解后，相信大家對于這款高電壓PWM LED驅動器控制器電路圖便不再陌生了，于此同時可以舉一反三的利用在文中學到的知識來對其他的電路進行解析。希望大家在看過本文之后能夠有所收獲。
