關鍵詞：Si1144 心率傳感器 動態心率監測 低功耗傳感器

心率是反映人體循環系統機能的重要參數，經常性的對心率進行測量，了解身體機能狀況，對心臟工作異常有重要的預警作用，而目前智能穿戴設備上動態心率的準確監測并非易事，因為心率監測需要考慮的因素非常多，包括人體膚色、胖瘦、體溫、靜止、走路、跑步和光學結構設計等，需要把不同的人群和不同的運動狀態做到同一個算法準確測量。

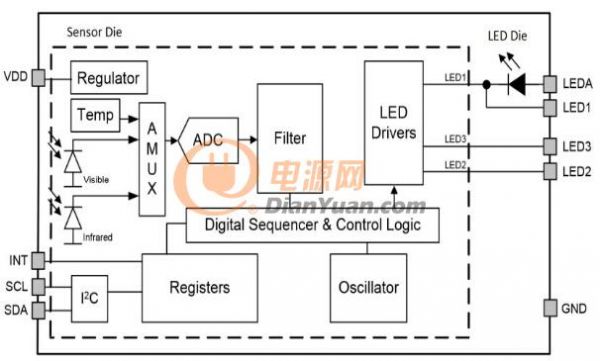

針對以上問題，Silicon Labs推出一款心率傳感器Si1144，具有動態心率監測、超低功耗，準確度高、光學設計簡單、免費提供算法庫等特點，客戶可以快速應用于智能穿戴設備上，目前世強已經代理了該款產品。以下圖1是心率傳感器結構圖，內部集成PD、ADC、濾波器和LED驅動等。

圖1 心率傳感器結構圖

方案優勢

一、動態心率

采樣EFM32+SI1144+Silicon labs的HRM算法，通過G-sensor配合動態補償，準確度高，可媲美POLAR心率帶和MIO手表的監測效果。

二、超低功耗

待機功耗小于500nA，動態心率檢測功耗650uA，相比競爭對手低數倍的功耗，非常適合可穿戴產品對超低功耗的要求。

三、結構簡單

將綠光LED和sensor封裝在一起，簡化光學結構，易于設計。

四、免費算法

提供Silicon labs的HRM算法庫，簡單配置即可讀取出心率值，不用考慮復雜的算法處理，可快速完成產品設計。

方案測評

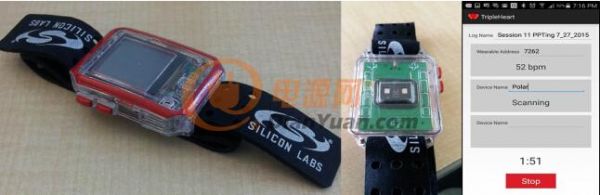

下圖2是Silicon Labs的Demo Watch，用于評估SI1144心率傳感器動態心率監測效果。

圖2 Silicon Labs的Demo Watch

下圖3是一個對比測試，其中藍色是Silicon Labs的手表，紅色是Polar心率帶，綠色是MIO手表，從慢走-慢跑-中跑-快跑-中跑-慢跑的一個測試過程，總共測試12分鐘，從測試效果分析，可媲美POLAR心率帶和MIO手表的監測效果。

圖3 Silicon Labs心率傳感器測量結果對比分析

Si1144心率傳感器特點：

?封裝：4.9x2.85x1.2mm小封裝

?通訊接口：I2C接口連接MCU

?內部結構：內置一個525nm綠光LED，簡化光電隔離設計

?LED驅動：可外置驅動3個LED，最大驅動電流360mA

?供電電源：芯片工作電壓1.71-3.6V

SI1144心率傳感器主要應用于智能穿戴設備，搭載SI1144動態心率傳感器準確度高、功耗低，可大大提高產品的競爭力和更好的用戶體驗。獲取更多方案及產品信息可聯系SILICON LABS的授權代理商世強。
