一般來說，直流電源具有CV/CC兩種工作模式，分別對應內部兩個環路（CV控制環和CC控制環）。傳統的電源始終將CV環作為高優先級別，但隨著電子測試需求的變革，這種方式的局限性也體現出來，不能夠適用于對電流過沖測試要求嚴苛的場合。IT6500C高速度高精度寬范圍大功率直流電源系列突破創新，提出業界最新的CC/CV優先權概念，可幫助用戶解決長期測試應用中的各種嚴苛問題，使需求電源高速或者無過沖等應用變得更加靈活。

IT6500C高速度高精度寬范圍大功率直流電源系列新推出的CC/CV優先權概念，用戶可通過電源菜單界面實現CC控制環，CV控制環及控制環串并模式的任意組合設定，滿足多元化多領域的應用，無需額外采購，極大的節約了成本。

控制環并聯與串聯示意圖

案例分析：LED燈、激光器等測試

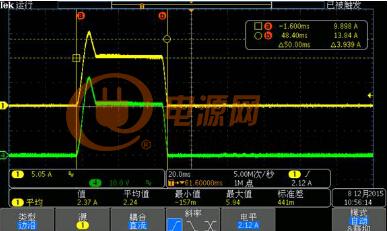

傳統的電源因CC環路速度較慢，優先權較低，所以當電流達到設定電流時，不能很快檢測到并抑制電流的過沖。下圖為傳統的電源測試LED燈時，示波器捕捉到的電流與電壓的波形，可見明顯過沖。

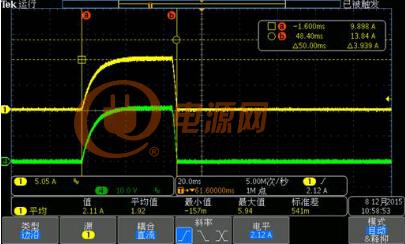

而IT6500C系列可通過menu菜單將CC控制環設置為High優先級別，使電源快速進入恒流狀態，從而抑制啟動瞬間的電流過沖，保護LED燈或者激光器等。下圖為IT6500C系列電源開啟CC/CV優先權（CC設置為高優先權）時，示波器捕捉到的電流與電壓的波形，可見無過沖。

案例分析：IT6500C系列解決DC-DC模塊應用中啟動異常和高成本的問題

由于電源模塊輸入端存在較大電容，因此啟動瞬加會產生較大的浪涌電流，該浪涌電流會將DC模塊輸入側電源電壓拉低，并且進入CC限流模式。較低的供電電壓會引起DC模塊欠壓保護，無法正常啟動。

DC-DC模塊電路示意圖

以一個具體的例子來說，在DC input為300V的條件下，倘若瞬間浪涌電流為30A，正常工作電流為10A的情況下，則需要選擇300V*30A=9KW的電源，才能保證啟動瞬間供電電壓的穩定在300V。這種方案，雖然解決了承受浪涌電流并保證電壓不跌落的問題，但大大提高了測試成本，因為除了短時間ms級別的浪涌需求9KW功率以外，正常工作僅需采購一臺300V*10A=3KW的電源即可。

那么，如何才能夠有效節約成本呢？我們從以上導致電源電壓跌落的主要原因著手進行分析，導致電壓跌落的最主要的原因是啟動瞬間的浪涌電流將電源進入限流保護。

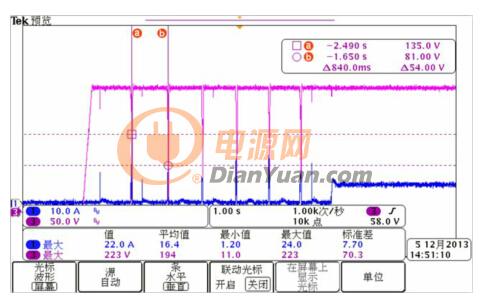

下圖中是測試通信電源模塊時，供電的直流電源的電壓被拉低，引起DC-DC模塊欠壓反復啟動的測試波形。

圖中藍色表示DC-DC模塊輸入端的電流波形，紅色表示DC-DC模塊輸入端的電壓波形，也是供電電源的輸出電壓波形。

從圖中可以看出，藍色線條部分的毛刺即是啟動瞬間的浪涌電流，浪涌電流時刻會將供電電源的電壓拉低，拉低后DC-DC模塊進入欠壓保護，啟動異常。

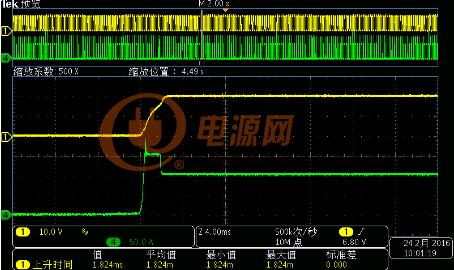

由此可見，如果將電源的CC環路響應速度設置成慢速，對響應瞬間大電流不敏感，延緩進入CC環的狀態，則可以有效躲過浪涌電流階段，使電壓不至于跌落，那么，就可以選購功率較小的直流電源進行測試。比如，使用IT6500C系列直流電源，可以設定CC控制環為LOW檔位，延緩在啟動瞬間對于浪涌電流的反映速度，使電源依然保持CV模式，提供穩定的工作電壓。當浪涌電流時刻過后，設備正常啟動，如下圖所示。

圖中綠色表示DC-DC模塊輸入端的電流波形，黃色表示DC-DC模塊輸入端的電壓波形，也是供電電源的輸出電壓波形。

以IT6522C（80V/120A/3000W）為例，給DC-DC模塊供電，模塊正常工作電流為60A，工作電壓為45V，但啟動瞬間浪涌電流為150A。為了承受浪涌電流，不引起設備欠壓保護，正常需要選擇45V*150A=6750W電源，成本較高。而IT6522C的CV/CC優先權功能，可以避開浪涌電流時刻，保持穩定輸出，因此3KW的電源即可滿足，極大節約了成本。

IT6500C是艾德克斯最新推出的直流電源系列，除了具備CC/CV優先權可以應用于嚴苛的浪涌電流測試以外，還具有雙向電流無縫切換、搭配功率耗散器擴展負載能力、內置汽車電子標準測試曲線、模擬太陽能I-V曲線、并聯且主動均流、可編輯輸出阻抗等功能，最大功率可以達到30KW，是雙向限、高速度、多功能、寬范圍、大功率的高端直流電源產品，在軍工、航空航天、汽車電子、電池等測試領域將為工程師帶來升級體驗。
