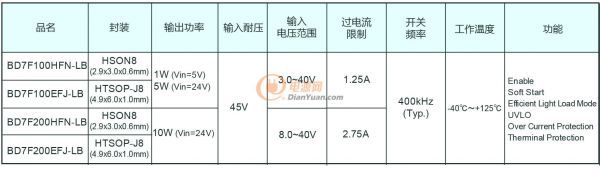

全球知名半導體制造商ROHM開發出隔離型反激式*1DC/DC轉換器控制IC“BD7F系列”(BD7F100HFN-LB / BD7F100EFJ-LB / BD7F200HFN-LB / BD7F200EFJ-LB)，用于太陽能逆變器、FA變頻器、蓄電系統等大功率工業設備變頻器。

以往，反激式的隔離電源，因為使用光電耦合器*2，不得不面對消耗電流、溫度變化和壽命問題等課題。“BD7F系列”無需此光電耦合器，反激式構建的部件數量減少一半，可同時實現系統的小型化、節電、高可靠性。此外,本系列采用新開發的自適應導通時間控制，改善了隔離型電源控制IC的課題中的負載響應特性，實現了電壓變動200mV以下，這也非常有助于提高系統的可靠性。

另外，本系列產品于2016年7月開始銷售樣品(樣品價格700日元/個：不含稅)，計劃于2016年10月開始暫以月產50萬個的規模投入量產。前期工序的生產基地為ROHM濱松株式會社(濱松市)，后期工序的生產基地為ROHM Electronics Philippines, Inc.(菲律賓)。另外，從2016年7月起還可提供搭載BD7F100HFN-LB的評估板“BD7F100HFN-EVK-001”。

ROHM今后還將開發運用模擬設計技術優勢的高性能電源IC，為社會的節能與安全貢獻力量。

<背景>

從人身安全和系統保護的角度考量，電子設備必須具有絕緣特性。近年來，日益普及太陽能逆變器、蓄電系統等高電壓、大功率的工業設備也不例外，再加上長期連續運行和高溫條件下運行等條件，對可靠性的要求越來越嚴苛。

一直以來，隔離型電源的控制部件多使用光電耦合器等部件，其電路復雜和經年老化等可靠性課題也務求改善。

<特點>

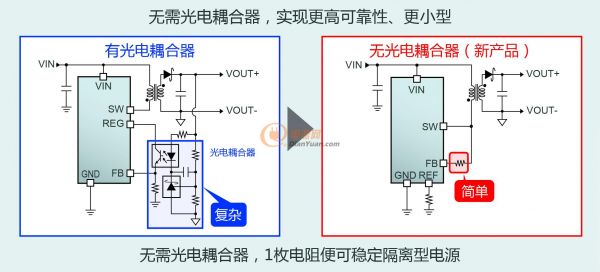

1.輕松實現高可靠性的絕緣功能

“BD7F系列”是非常適用于必須在嚴酷環境下長時間連續運行的工業設備的隔離型電源控制IC。

本系列充分運用功率元件最尖端的BiCDMOS工藝，并融入ROHM的模擬設計技術優勢，可檢測從1次側*3到2次側的電壓、電流。因此，不再需要以往檢測2次側電壓、電流所需的光電耦合器或變壓器的3次繞組以及相關配件，使部件數量減少約一半，不僅可實現系統的小型化，還可更省電、可靠性更高。

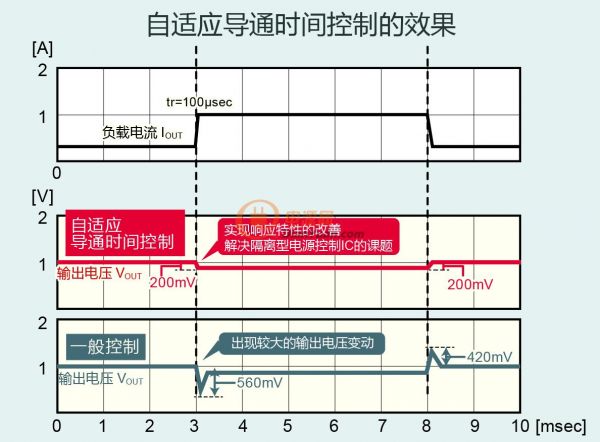

2.通過自適應導通時間控制，改善負載響應特性

一直以來的隔離型電源控制IC存在著瞬間負載電流的變動使輸出電壓產生較大變動的課題，因此，ROHM將以往在非隔離型電源控制IC領域具有實際業績的導通時間控制技術，新應用到了隔離型電源控制IC。

利用新開發的自適應導通時間控制技術，實現輸出電壓變動是一般控制方式的65%以下，僅為200mV(負載電流1A、上升100μs時)，改善了瞬間負載電流變動對負載響應特性的影響，非常有助于提高可靠性。

3. 開始提供可簡單評估的配套評估板

不僅本系列產品，另外還可提供搭載 了代表產品“BD7F100HFN-LB”的評估板“BD7F100HFN-EVK-001”。可以簡單評估搭載BD7F100HFN-LB、輸入電壓24V 、輸出電壓5V、輸出電流800mA的隔離型電源。

<術語解說>

*1) 反激式(方式)

作為一種電路形態用于構成絕緣電源。適用于100W左右的應用，在部件數量和成本方面優勢明顯。其他還有正激式等方式，這些方式的配套元器件的發展，有助于實現隔離型電源的小型化與高效化。

*2) 光電耦合器

輸入的電氣信號通過發光元件轉換成光源后，再由光敏元件還原為電氣信號的電子部件。輸入端和輸出端的電氣是隔離的，因此可防止電氣信號的噪聲干擾和觸電，同時可傳送信號。

*3) 1次側(電源)、2次側(電源)

為防止從電源觸電，通過AC適配器等內置絕緣功能，以求切斷直接的電流通路。此時，從電源到絕緣功能為1次側、從絕緣功能到應用為2次側。
