全球范圍內,數據通信量呈指數級增長,芯片之內或者之間的電子數據連接,越來越成為瓶頸因素。然而,光學通信成為電子通信的新的替代品,但光學數據連接需要良好的納米光源,這種資源十分缺乏的。
現在,埃因霍芬理工大學(TU/e)的科學家們發明了一種納米LED光源,比同類產品效率高1000倍,控制的數據傳輸率達每秒千兆比特。
挑戰
隨著電線逼近其效率極限,光學連接例如玻璃纖維,越來越多取代電線成為新的數據通信標準。在更長距離的通信中,差不多所有的數據通信都是光學的。計算機系統和芯片也一樣,其數據通信量的增長是呈指數級的,但是通信仍然是電子的,所以這樣越來越成為制約數據通信的瓶頸因素。
因為芯片所消耗的能量的大部分來源于這些連接(“信號連接”),全球許多科學家正在致力于研發光學(光子的)內部連接。光學方案中最重要的部分,就是將數據轉化為光信號的光源,它的尺寸必須足夠小,以適配芯片微觀結構的需求。
同時,輸出容量和效率也必須很好。特別是效率,這一項非常具有挑戰性。因為功率達納瓦或者微瓦的小型光源,迄今為止,效率都顯得十分不足。
更低光線損耗

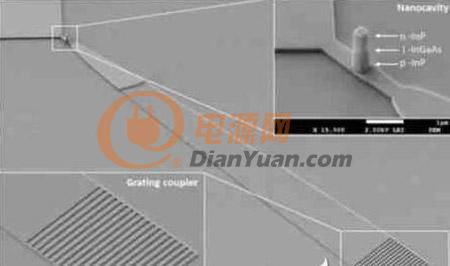

埃因霍芬理工大學的研究人員,開發了一種尺寸在幾百納米的發光二極管(LED),集成了能夠傳輸光信號光學通路(波導)。這種納米級的 LED,效率是現有最佳同類產品的1000倍。同時,研究人員在光源和波導之間耦合質量上,取得了特殊的進展,使得光線更少損失,更多的光線得以進入波導。
這種新型納米LED的效率目前在0.01%到1%之間,但是研究人員希望能夠憑借新的生產方法,很快地提高這一數據。
磷化銦薄膜
這種新型納米LED的另外一項關鍵特性,就是可以集成到硅基片中,位于一層磷化銦薄膜上。硅是芯片制造的基本材料,但是并不適合光源,然而磷化銦卻比較適合。更進一步地說,測試顯示這種新材料可以迅速地將電信號轉變為光信號,可以控制的數據速度達每秒幾千兆比特。
可行性
埃因霍芬理工大學的研究人員相信他們的納米LED,是一種切實可行的解決方案,將可以應對芯片日益增長數據通信需求。
然而,他們也對于前景感到謹慎,這項開發目前尚未達到可以工業級生產的標準,量產的技術仍然需要進一步開發。
