波形的穩定性分析一直是工程師們關注的重點，然而在對波形的長時間監控中，突發的數據干擾往往難以捕捉定位，成為了廣大工程師們的心頭之患。本文將介紹幾種實用分析功能，協助工程師們快速定位異常數據位置。

一、波形累積

在使用電子測量?jī)x器的使用，波形查看是最常用的一個功能。為了確保波形是否穩定運行，工程師們往往需要對觀測信號進行長時間采樣檢測，本文將介紹ZDL6000示波記錄儀常用的3種波形異常檢測功能，工程師可以通過這些功能迅速定位到異常數據的發生位置，從而大幅度提高測試效率。

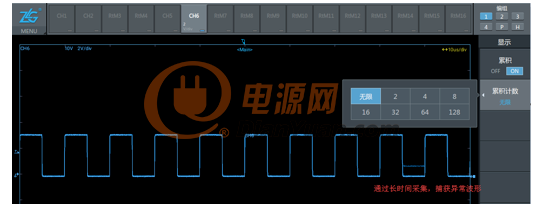

圖 1波形累積

二、參數測量

僅僅通過波形的直觀表現分析異常信號，需要工程師對于波形特性有一定的了解，ZDL6000示波記錄儀標配55種自動測量參數，可以在采集同時將各項指標精準量化，通過測量參數列表的實時統計顯示，迅速發現異常數據。并通過歷史統計功能，定位到異常信號產生瞬間。

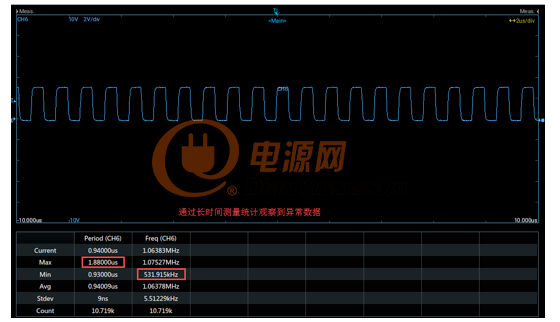

圖 2 自動測量觀察異常數據

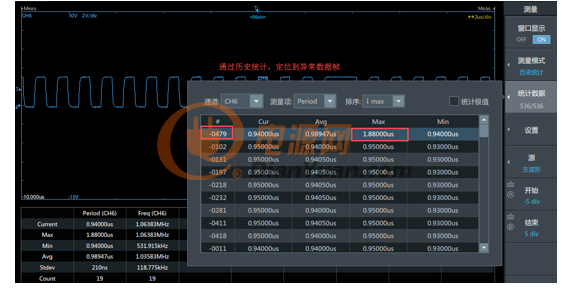

圖 3 歷史統計定位異常數據

三、GO-NOGO條件判斷

通過波形累積或者參數測量，我們需要工程師肉眼觀察分析波形處理后的數據。并且歷史記錄也有數量上限。如果要對一個信號進行數小時甚至數天的自動監控，自動發現條件異常后立刻進行波形存儲與對應處理，可以通過設置GO-NOGO的判斷條件，由ZDL6000示波記錄儀自動對信號進行合法判斷和處理。

1、GO-NOGO波形范圍判斷

在菜單中選擇GO-NOGO功能，選擇為波形模式，在區域功能指定一個通道，通過波形范圍的偏移處理，得到一個合法的判斷區域，最多允許保存6個自定義區域。區域一旦生成，后續可以反復使用和調整。區域生成后，可以在判斷功能內，指定波形和區域的對應關系和動作處理，一旦在采集期間滿足設定條件，將執行對應動作，可將當前波形進行存儲，并通過蜂鳴、郵件等方式通知工程師。ZDL6000示波記錄儀最多支持16個條件的邏輯組合，滿足各類實際應用場景。

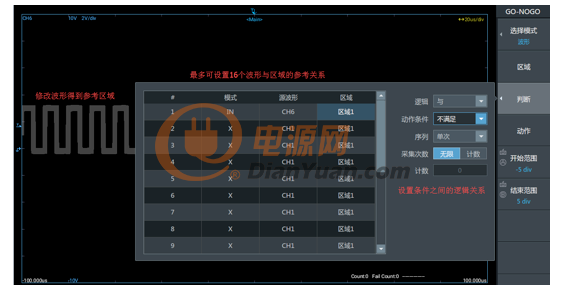

圖 4 GO-NOGO設置界面

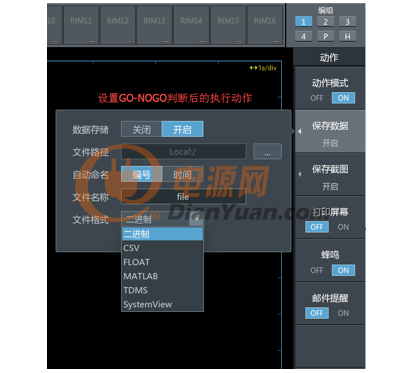

圖 5 動作設置界面

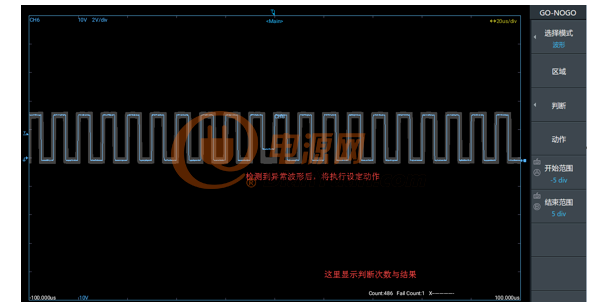

圖 6 GO-NOGO判斷結果

2、GO-NOGO測量參數判斷

在菜單中選擇GO-NOGO功能，選擇為參數模式，可以根據波形的峰值、周期、邊沿時間等55個自動測量參數進行條件判斷，并在滿足條件時進行動作處理，和波形模式一樣，支持16個條件的邏輯組合，條件一旦滿足可實時存儲數據，不用擔心采集時間過久而導致歷史記錄被覆蓋的問題。

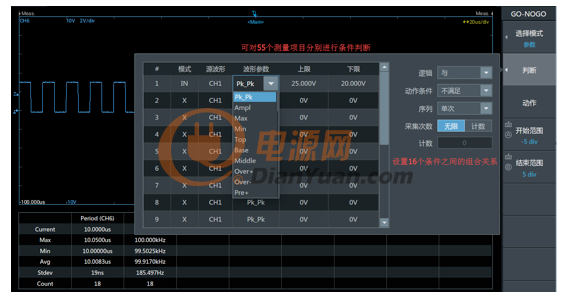

圖 7 GO-NOGO參數模式配置界面

ZDL6000示波記錄儀，在100MHz的采樣率下，板卡測量精度最高可達0.3%。標配8個板卡卡槽，各輸入通道之間相互絕緣隔離，可最大程度確保在強干擾、多參考電壓等復雜環境下的精確測試。可以提供電壓、電流、CAN、溫度…等多種輸入板卡，通道最多可達128CH。用戶可根據具體的測試需求自由組合電信號和物理信號，滿足各種場景下的測試需求。存儲深度高達2Gpts，配合最高可達100MS/s采樣率的板卡，非常適合長時間的波形采集。如果8個卡槽全部選配，可輕松實現16通道隔離示波器功能。
