一、概述

要編寫通過計算機網絡通信的程序，首先要確定這些程序相互通信使用的協議，通常使用TCP或UDP協議族。TCP是面向連接的傳輸協議，建立連接時需要經過三次握手，斷開連接時需要經過四次握手，中間傳輸數據也要回復ACK包進行確認。而UDP是非連接的傳輸協議，沒有建立連接和斷開連接的過程，它只是簡單的把數據丟到網絡中，也不明確區分服務器和客戶端。因此TCP比UDP協議更加可靠，且TCP和UDP編程大致相同，所以本文就以TCP協議為例，建立圖 1所示的基本客戶/服務器網絡模型，進行通信。

圖 1 基本服務器-客戶端模型

二、基本套接字編程

圖 2給出了一對客戶與服務器進程之間發生的典型事件的時間表。服務器首先啟動，稍后客戶端啟動連接到服務器。所有的客戶和服務器都從調用socket開始，它返回套接字描述符；客戶隨后調用connect，服務器則調用bind、listen和accept；建立連接之后調用send、recv函數進行數據傳輸。數據傳輸完成后，套接字使用標準的closesocket函數關閉。

圖 2 基本客戶/服務器程序的套接字函數

● socket()函數：指定期望的通信協議類型（使用IPv4的TCP、使用IPv6的UDP等）創建套接字。

● blind()函數：將套接字與本地的IP地址和端口綁定。

● connect()函數：客戶端向服務器發出連接請求。

● listen()函數：僅服務器調用，使套接字進入被動監聽狀態。所謂被動監聽是指當沒有客戶端請求時，套接字處于“睡眠”狀態，只有當接收到客戶端請求時，套接字才會被喚醒來響應請求。

● accept()函數：當套接字處于監聽狀態時，可以通過aceept函數來接收客戶端的請求。

● send/recv()函數：發送和接收函數。

● closesocket()函數：關閉套接字，回收資源。

三、網絡連接與配置

socket通信程序基于網絡之上,常規的開發板一般都攜帶以太網外設，所以本文以以太網為例，配置開發板的網絡連接。

首先需要用網線連接開發板的網口和電腦，來建立網絡的物理連接。其次在aworks sdk包中的aw_prj_params.h文件中打開以太網設備宏，如程序清單 1。

#define AW_DEV_IMX1050_ENET             /**< \brief iMX1050 ENET (有線網卡) */

程序清單 1 打開以太網配置宏

再次在awbl_hwconf_imx1050_enet.h文件中配置以太網的IP地址、子網掩碼和網關，并關閉dhcp，使用靜態的IP地址，如程序清單 2。

aw_local char *__get_ipaddr (void)

{

   return "192.168.1.10";

}

aw_local char *__get_netmsk (void)

{

   return "255.255.255.0";

}

aw_local char *__get_gateway (void)

{

   return "192.168.1.1";

}

. . . .

aw_local bool_t __get_dhcp_en (void)

{

return FALSE;

}

程序清單 2 IP地址設置

最后修改電腦為靜態IP地址并與開發板IP地址位于同一網段。

四、TCP客戶端實例

按照基本的套接字編程流程，建立一個客戶端，我們只需要調用socket、connect、send、recv、closesocket函數即可，如程序清單 3，首先使用socket創建一個TCP類型的套接字，再調用connect連接到已指定的服務器（IP地址為192.168.1.34、端口號為4000），當服務器端接收客戶端的連接請求后，connect函數退出阻塞狀態，進入循環，再在循環中調用send函數向服務器發送數據，調用recv函數（阻塞）接收數據。當數據傳輸完成后，使用closesocket關閉連接，回收資源。

程序清單 3 回聲客戶端程序

#include "aworks.h"

#include "aw_delay.h"

#include "aw_task.h"

#include "net/aw_net.h"

#include "net/aw_sockets.h"

#include

/* 客戶端訪問的服務器IP地址 */

#define REMOTE_SERVER_ADDR          "192.168.1.34"      /* 對應服務器的 IP 地址,用戶需要根據具體創建的服務端的IP地址修改 */

#define REMOTE_SERVER_PORT          4000                  /* 客戶端訪問服務器端口 */

/**

* \brief net 示例程序入口

* \return 無

*/

void demo_tcp_client_entry (void)

{

   struct sockaddr_in server_addr;

   int rcv_len;

   int sock;

   char net_buf[1500];

   memset(net_buf,'\0',1500);

   /* 設置客戶端訪問的服務器IP地址、端口號 */

   inet_aton(REMOTE_SERVER_ADDR, &server_addr.sin_addr);

   server_addr.sin_family = AF_INET;

   server_addr.sin_port = htons(REMOTE_SERVER_PORT);

   server_addr.sin_len = sizeof(server_addr);

   aw_kprintf("TCP client: connecting...\r\n");

   while(1) {

       sock = socket(AF_INET, SOCK_STREAM, 0);/* 創建socket套接字 */

       if (sock < 0) {

           aw_kprintf("TCP server socket failed!\r\n");

           return;

       }

       /* 連接服務器  */

       if (0 == connect(sock, (struct sockaddr *) &server_addr, sizeof(server_addr))) {

           aw_kprintf("TCP client: connected.\r\n");

           while(1) {

               send(sock, "hello,i'm tcp client.", 21, 0); /* 向服務器發送數據 */

               rcv_len = recv(sock, net_buf, sizeof(net_buf), 0);/* 接收服務器發送的數據 */

               if (rcv_len <= 0) {

                   aw_kprintf("TCP client: disconnect. ret=%d, err=%d\r\n", rcv_len, errno);

                   break;

               }

               aw_kprintf("recv:%s\r\n",net_buf);/*打印數據*/

               memset(net_buf,'\0',1500);/*清空緩存區*/

           }

       }

       closesocket(sock); /* 關閉此連接 */

       aw_mdelay(1000);

   }

}

程序編寫完成后，我們使用TCP上位機軟件測試。打開TCP調試軟件，如圖 3。創建服務器，如圖 4。最后啟動服務器，如圖 5。

圖 3 TCP調試工具

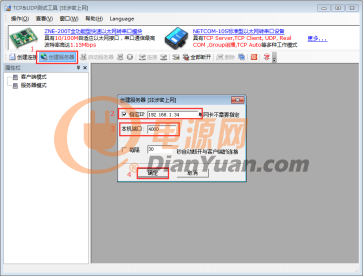

圖 4 創建服務器

圖 5 啟動服務器

以上步驟就緒后，在主程序中調用demo_tcp_client_entry()入口函數，編譯、下載程序到開發板，待程序運行之后，可以在shell界面看到TCP客戶端連接成功，如圖 6，此時在上位機軟件上可以看到建立的TCP連接，在發送區域向客戶端發送數據，在接收區將看到客戶端回發的數據，如圖 7。shell界面打印客戶端收到的數據，如圖 8。

圖 6 TCP客戶端連接成功

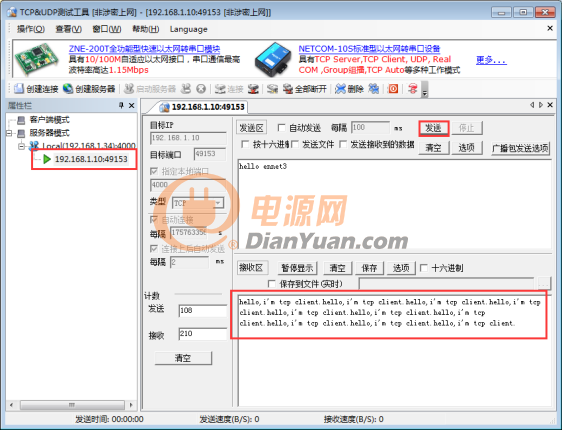

圖 7 服務器數據顯示

圖 8 客戶端數據打印

五、TCP服務器實例

按照基本的套接字編程流程，建立服務器，我們只需要調用socket、bind、listen、accept、send、recv、closesocket函數即可，如程序清單 4，首先使用socket函數創建TCP類型的套接字，然后調用bind函數綁定本地網卡的IP地址和端口號，使用listen監聽客戶端的請求，然后accept函數將阻塞等待客戶端的請求連接，當服務器監聽到有客戶端請求連接時，accept退出阻塞狀態，建立連接，進入循環，使用send、recv收發數據。當數據傳輸完成后，使用closesocket關閉連接，回收資源。

程序清單 4 非阻塞服務器

#include "aworks.h"

#include "aw_delay.h"

#include "aw_task.h"

#include "net/aw_net.h"

#include "net/aw_sockets.h"

#include

#define LOCAL_SERVER_PORT           4000                  /* 本地服務器端口 */

/* 客戶端訪問的服務器IP地址 */

/**

* \brief net 示例程序入口

* \return 無

*/

void demo_tcp_server_block_entry (void)

{

   struct sockaddr_in server_addr, client_addr;

   int server_sock, client_sock;

   int rcv_len;

   char net_buf[1500];

   socklen_t len;

   memset(net_buf,'\0',1500);

   memset(&server_addr, 0, sizeof(server_addr));

   memset(&client_addr, 0, sizeof(client_addr));

   /*創建socket套接字，使用TCP連接 */

   server_sock = socket(AF_INET, SOCK_STREAM, 0);

   if (0 > server_sock) {

       AW_INFOF(("TCP server socket failed!" ENDL));

       return;

   }

   /*設置服務器的端口等屬性*/

   server_addr.sin_family = AF_INET;

   server_addr.sin_port = htons(LOCAL_SERVER_PORT); /* 設置服務器的端口 */

   server_addr.sin_addr.s_addr = 0; /* 在所有接口上監聽 */

   server_addr.sin_len = sizeof(server_addr);

   memset(&(server_addr.sin_zero), 8, sizeof(server_addr.sin_zero));

   /* 綁定本地接口  */

   if (bind(server_sock, (struct sockaddr *) &server_addr, sizeof(server_addr)) < 0) {

       AW_INFOF(("TCP server bind failed!" ENDL));

       closesocket(server_sock);

       return;

   }

   /* 進入監聽模式 */

   listen(server_sock, 1);

   AW_INFOF(("TCP server: listen on %s:%d" ENDL,

           inet_ntoa(server_addr.sin_addr), htons(server_addr.sin_port)));

   len = sizeof(struct sockaddr);

   for (;;) {

       /* 阻塞等待客戶端連接 */

       client_sock = accept(server_sock, (struct sockaddr *) &client_addr, &len);

       if (client_sock > 0) {

           AW_INFOF(("TCP server: client %s:%d connected." ENDL,

                   inet_ntoa(client_addr.sin_addr), htons(client_addr.sin_port)));

           for (;;) {

                   send(client_sock, "hello,i'm tcp server.", 21, 0);/*發送數據*/

                   rcv_len = recv(client_sock, &net_buf, sizeof(net_buf), 0);/* 接收數據，阻塞，直到收到數據 */

                   if (rcv_len <= 0) {

                       break;

                   }

                   aw_kprintf("recv:%s\r\n",net_buf);/*打印接收得到的數據*/

                   memset(net_buf,'\0',1500);/*清空緩存區*/

           }

           closesocket(client_sock); /* 關閉此連接 */

           AW_INFOF(("TCP server: client %s:%d leave." ENDL,

                   inet_ntoa(client_addr.sin_addr), htons(client_addr.sin_port)));

           aw_mdelay(5);

       }

   }

}

程序編寫完成后，將服務器例程入口函數demo_tcp_server_block_entry()放入主函數中編譯、下載到開發板，程序運行后在shell界面可看到服務器已經啟動，如圖 9。

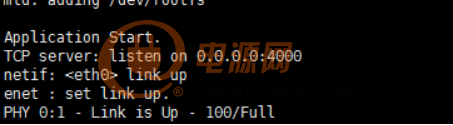

圖 9 服務器啟動

服務器啟動后，同樣使用TCP上位機軟件建立客戶端進行測試，指定服務器的IP和端口號，如圖 10。

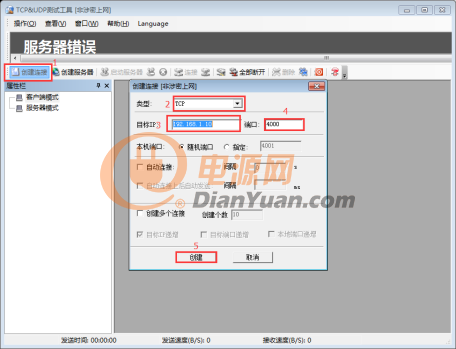

圖 10 創建客戶端

客戶端創建后，點擊連接，如圖 11。

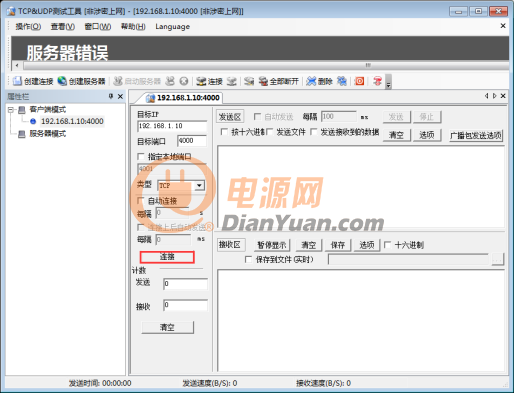

圖 11 連接到服務器

連接成功后，在發送區發送數據，接收區可以看到服務器回發的數據，如圖 12所示。此時在串口界面也可以看到服務器收到的數據，如圖 13。

圖 12 客戶端收發數據

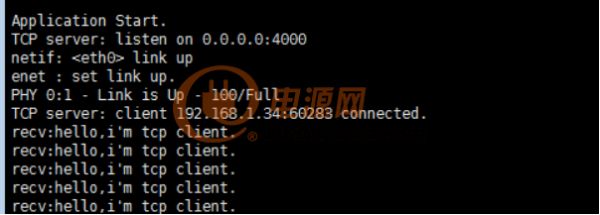

圖 13 服務器收到的數據

六、出錯調試

如果程序運行后，沒有成功建立連接，可按照以下步驟查看網絡狀態：

首先在串口界面調用 AWorks的Shell命令ip addr，查看以太網IP地址是否配置成功，如圖 14。然后使用ping命令測試網絡通信是否正常，如圖 15。

圖 14 查看ip地址

圖 15 測試網絡是否正常
