在實際應用中，如何在ZLG硬件平臺接入ZWS云平臺后，實時監控眾多設備并實現可視化操作？本文將通過舉例說明，簡單介紹如何使用ZWS云平臺輕松快速實現以上所有功能。

前面我們介紹了立功科技嵌入式平臺“軟”實力——云平臺篇，今天將以實際案例介紹云平臺接入。

一、注冊用戶

ZWS物聯網云平臺網址：https://www.zlgcloud.com，建議使用Google Chrome瀏覽器打開ZWS云平臺，若使用其他瀏覽器需選擇極速模式打開。

按照圖2.1所示，在ZWS云平臺上注冊一個新用戶。

圖2.1用戶注冊

二、創建虛擬控制臺

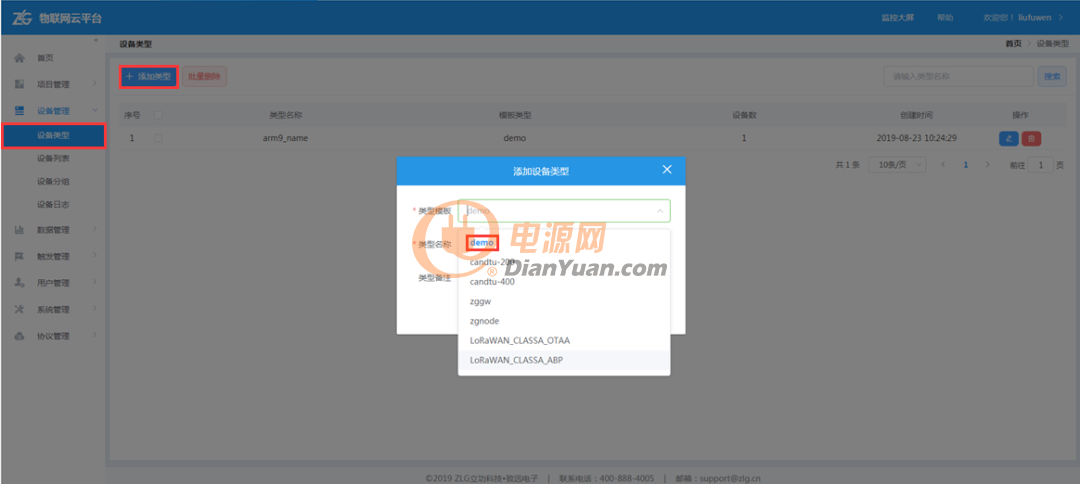

如圖3.1，左側菜單選中“設備管理-設備類型”，點擊“創建設備”按鈕后出現提示對話框，對話框中下拉“模板類型”選擇框并選中“demo”，對話框中“類型名稱”填寫“A7_CBZY_100”，至此就創建了一個空的虛擬控制臺。

圖3.1 創建設備

三、添加虛擬控制臺功能

左側菜單選中“設備管理-設備類型”，選擇點擊剛創建的虛擬控制臺右邊的修改按鈕，如圖3.2，即進入控制臺的功能配置界面，如圖3.3所示：

圖3.2 虛擬控制臺界面

圖3.3 功能配置界面

下面介紹如何在虛擬控制臺中添加LED控件、蜂鳴器控件、ADC顯示等功能。

1.LED控件

在功能配置界面中選擇”設備命令配置”。

鼠標移到命令區域，右側會出現添加按鈕，點擊創建新的控制控件。

按照圖3.4配置LED控件的屬性。其中LED控件只有一個”power”參數，它的數值只有1/0，表示開/關。最后點擊”保存”。

圖3.4 Led控制控件

2.蜂鳴器控件

在功能配置界面中選擇”設備命令配置”。

鼠標移到命令區域，右側會出現添加按鈕，點擊創建新的控件。

按照圖3.5配置Buzzer控件的屬性。Buzzer控件設置有2個參數：”switch”和”time”，分別控制蜂鳴器的開關和鳴叫時間時長。最后點擊”保存”。

圖3.5 蜂鳴器控制控件

3.ADC顯示控件

在功能配置界面中選擇“數據點配置”。

鼠標移到命令區域，右側會出現添加按鈕，點擊添加新控件，并按照圖3.6配置ADC控件。

圖3.6 ADC顯示控件

四、虛實綁定

創建好虛擬控制臺及功能后，我們需要控制臺創建密鑰來連接具體的物理設備：首頁左側菜單選中“設備管理-設備列表”，在出現的設備列表界面點擊”添加設備”按鈕。

按照如圖4.1配置添加設備。

圖4.1 添加設備

配置后，點擊保存。

在使用時，點擊下拉“類型”框，選中剛才配置的設備即可，如圖4.2。

圖4.2 添加設備

最終獲取重要的信息，也是板子運行演示Demo app需要帶的參數：

設備類型: A7_CBZY_100

設備id: A7_CBZY_100_id

密碼：32d1c0e0-fa47-11e9-a04d-adfe78751fc2

五、程序解析及運行

主程序代碼device_expl.c有360行。但只用下面一個函數即可實現數據上傳，比寫一個串口程序還要簡單：

其中“ADC_8”為虛擬控制臺中ADC控件的名字，“Adc_Value”為上報的ADC的值。

數據接收解析函數在command.c文件中也是用一個函數解析，如下：

其中，“Led”表示虛擬控制臺Led控件，“myinvert_led_control_exec”為LED控件參數解析函數。該函數中使用了以下函數獲取Led控件下發的指令，例如：獲取“power”的數值。

進入源碼頂層目錄中，使用make arm指令（可適配各平臺ARM9/A7/A8/A9），編譯出目標文件：bin/device_example，并拷貝到開發板EPC-6Y2C中。

EPC-6Y2C使用以下步驟添加連接外網功能：

筆記本電腦wifi連接上網；

筆記本電腦配置“網絡和共享中心-更改適配器設置-無線網絡連接-右鍵-“屬性”-共享-允許其他用戶通過此計算機的interner連接-家庭網絡連接中選擇（本地連接）”；

使用網線連接EPC-6Y2C和筆記本電腦；

板子使用udhcpc -i eth1，等待分配好ip后，即可使用eth1聯網。

EPC-6Y2C中成功運行device_example程序信息如下：

注：演示Demo源碼下載地址為:

https://pan.baidu.com/s/1MKIoaDBzisZn_vMGJ7UZZw提取碼: xngm

六、ZWS云控制臺控制演示

EPC-6Y2C成功運行device_example后，就可以在ZWS云虛擬控制臺監控設備信息了。

ZWS云首頁左側菜單選中“設備管理-設備列表”中，點擊查看按鈕，進入設備監控界面，如圖6.1，圖6.2：

圖6.1 設備列表

圖6.2 設備監控界面

七、固件升級

在設備監控界面點擊“通知設備升級固件”，EPC-6Y2C會下載最新固件到本地：

圖6.3 固件升級

八、 ADC監控

在設備監控界面點擊“實時數據”，可以監控實時上報的ADC的數值，如圖6.4：

圖6.4 ADC實時數據

九、Led控制

在設備監控界面點擊“設備控制”，選擇“Led燈控制”，即可控制Led開關。如圖6.5，圖6.6：

圖6.5 Led控件

圖6.6 Led控件下發指令

EPC-6Y2C可以看到對應的GPIO3_4引腳連接的LED燈被點亮。

十、 蜂鳴器控制

在設備監控界面點擊“設備控制”，選擇“蜂鳴器”，即可控制蜂鳴器。如圖6.7：

圖6.7 蜂鳴器控制

此時，可以聽到EPC-6Y2C上的蜂鳴器鳴叫2s。
