2020年9月24日－9月23日至25日，以“智能傳感，賦能美好生活”為主題，納芯微電子攜多款產品應用亮相中國國際傳感器技術與應用展覽會（Sensor China 2020），覆蓋可穿戴設備、醫療電子、智能家居等領域，從多方面展示了納芯微在傳感器領域的技術實力與創新理念，現場多位專家答疑解惑，一起探討當下傳感器發展新趨勢。

圖1：納芯微攜多款產品及應用方案亮相SENSOR CHINA 2020

作為萬物互聯的入口，傳感器的重要性日益增加，且應用范圍、市場規模也不斷加大。隨著物聯網應用的普及，傳感器系統正朝著微型化、智能化、多功能化和網絡化的方向發展。因此，傳感器一直是納芯微的重點方向。納芯微先后推出了可應用于工業、汽車、消費電子等領域的多款壓力和溫度傳感器產品，性能指標皆達到業內領先水平，并建立了良好的市場口碑。除此之外，納芯微還有非常豐富的傳感器信號調理芯片產品組合，覆蓋壓力、磁、電流傳感器、MEMS麥克風、PIR紅外熱釋電傳感器、紅外熱電堆傳感器等多種產品。

高精度溫度傳感器NST1001

滿足可穿戴設備市場的體溫監測應用需求

NST1001是一款高精度雙引腳溫度傳感器，具有脈沖計數型數字輸出以及在寬溫度范圍內高精度的特性，可直接與MCU連接使用，保障測量精度的同時降低開銷，應用領域包括工業物聯網、數字輸出溫度探針、 白色家電等。

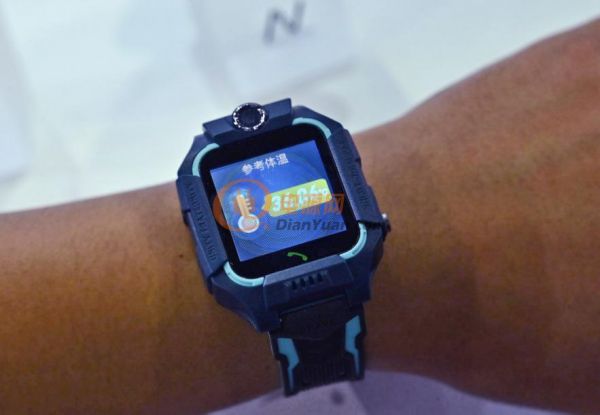

圖2：基于NST1001溫度傳感器的接觸式測溫手表

NST1001提供了從±0.1℃到±0.5℃的寬范圍精度并擁有出色的低功耗特性，滿足可穿戴設備延長電池壽命的需求，具有脈沖輸出或標準 I2C 接口，并且封裝尺寸小至1.6x0.8mm或3x3mm，可幫助客戶開發測溫手表、測溫手環、體溫測量貼片等應用。

高集成、低功耗信號調理芯片NSA2300

自帶基準的特性可使額溫槍達到醫用精度

NSA2300是一顆專為橋式傳感器提供的高集成、低功耗、高精度的傳感器信號采集、放大和校準的傳感器接口芯片，可以用于壓力傳感器調理，磁傳感器調理，各類應變式傳感器接口等。NSA2300可為傳感器提供片上傳感器補償，包括零點漂移及其溫度補償，靈敏度及其溫度補償以及非線性補償。

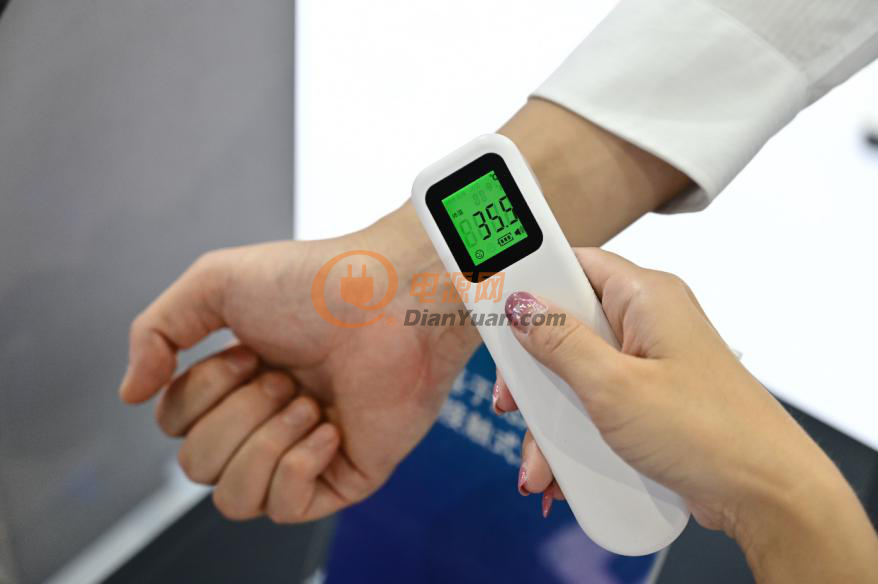

圖3：基于NSA2300調理芯片的非接觸式測溫方案

NSA2300芯片集成雙通道24位高精度ADC，等效溫度噪聲小于0.03℃，主ADC通道為差分輸入，無偏置電壓引起的問題。其信號鏈提供系統級斬波，偏置誤差達到1μV級別，基準電壓可配置為1.8V，兼容低電壓供電（電源電壓可小于3V），滿足電池供電應用工況。此外，NSA2300高集成模擬前端可簡化客戶系統設計。

液位傳感器NSPGD1

滿足不同家電液位高度測量需求，使家電更智能

NSPGD1是納芯微針對家電市場推出的一款校準過的表壓傳感器。產品采用高性能信號調理芯片對MEMS壓阻芯體輸出進行溫度和壓力的校準和補償，保證性能和可靠性的同時對封裝進行了集成，易于使用。其典型應用領域包括洗衣機、洗碗機、咖啡機、凈水器等家電上用于液位高度精確測量。NSPGD1可根據不同客戶需求定制不同量程范圍傳感器，滿足洗衣機、咖啡機、洗碗機等不同家電液位高度測量需求。

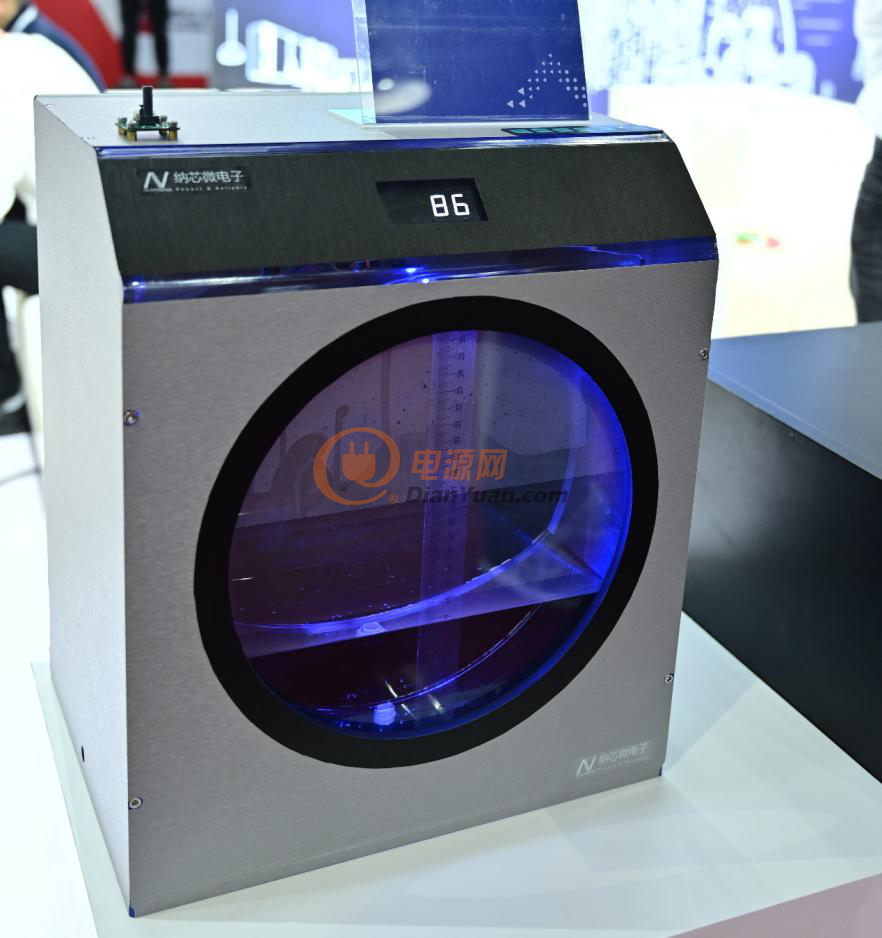

圖4：基于NSPGD1的洗衣機液位測量演示

從具體參數來看，在6kPa量程，NSPGD1全量程精度偏差實測結果在2毫米以內，機械式傳感器在中間水位可以做到5毫米左右測量誤差，而高、低水位測量誤差會加大，大約在15毫米左右。與同類MEMS氣壓式水位傳感器芯片相比，納芯微NSPGD1實測全溫區精度也顯著優于美國、日本等同類公司產品。

高集成熱釋電紅外傳感器控制芯片NSA3182

具備高性價比、低功耗特性，在智能照明和安防場合更易實現

NSA3182是一顆高度集成的用于熱釋電紅外傳感器（PIR）的控制芯片，集成了熱釋電被動紅外移動探測的所有必需組件，模擬前端可以直接與模擬型PIR探測器使用電容連接。芯片內置高壓LDO，外圍電路簡單，性價比高，功耗較低且易于實現，廣泛應用于智能照明和安防等場合。

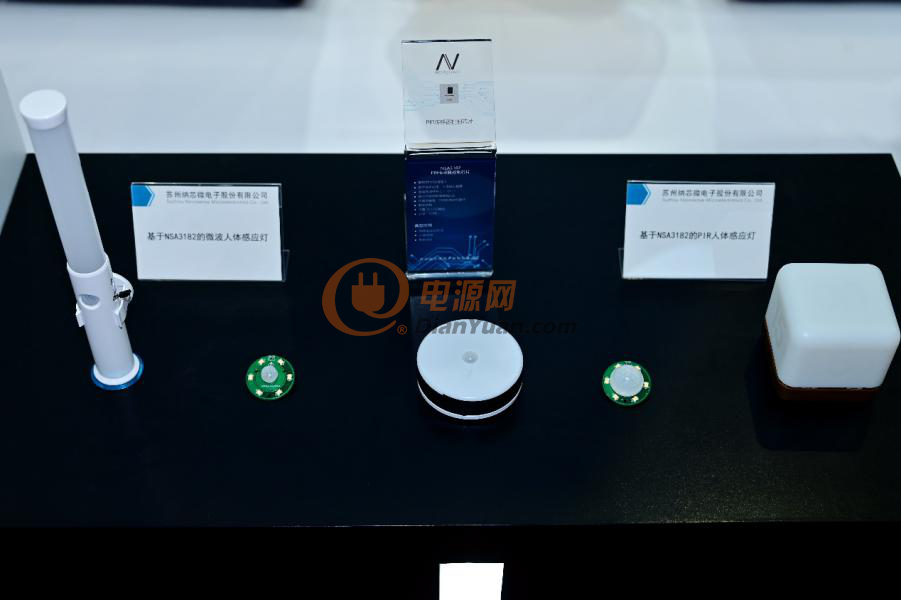

圖5：基于NSA3182的PIR人體感應燈

NSA3182內置了高精度模數轉換器，可將探測器信號轉化成數字信號，移動檢測單元可以針對移動熱源進行算法甄別，提高系統抗干擾性，支持繼電器輸出。傳感器靈敏度閾值和報警維持時間可通過外部電阻調節，共有16檔開關。

無磁芯電路傳感器芯片NSA5312

無磁性元器件下仍可進行隔離電流采樣，適用于智能墻插和智能PDU等

納芯微基于NSA5312的無磁芯電路傳感器是利用隧道磁阻（TMR）原理實現的電流傳感器，可以在沒有任何磁性元器件的條件下對PCB內層的走的電流進行隔離電流采樣。適用于體積和PCB面積有限的情景中，例如智能墻插和智能PDU等。

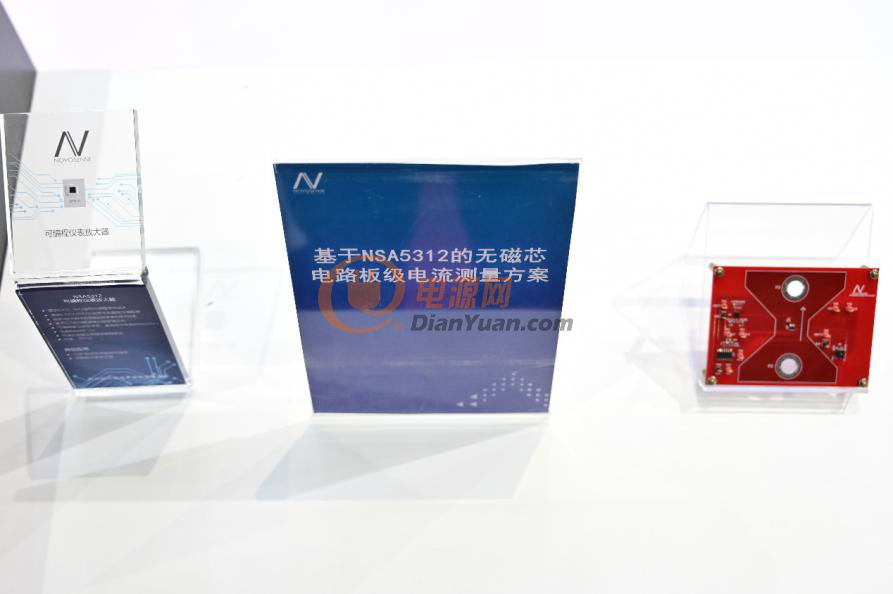

圖6：基于NSA5312的無磁電路板級電流測量方案

在上圖中，NSA5312的作用是對TMR的傳感器進行驅動和接口，將原始的mV的信號進行放大和校準。在做粗略標定的情況下，可達到1%以內的精度。另外，圖示中是使用差分的方式來進行電流采樣，對外部磁場有很強抑制作用，并且利用PCB的FR4材料來進行內外層之間的隔離，大大減小了系統的絕緣要求和體積。

基于以上產品系列的應用解決方案體現了納芯微通過技術創新為廣大客戶提供高質量、高性價比解決方案的經營理念。未來，納芯微將聚焦核心技術方向，繼續深耕工業、汽車和消費電子三大市場，快速擴展和豐富產品品類，以優質國產替代助力客戶實現產業升級。

關于納芯微

蘇州納芯微電子股份有限公司是國內領先的信號鏈芯片及其解決方案提供商，聚焦傳感器與數字隔離兩大產品方向。公司專注于高性能集成電路芯片的設計、開發、生產和銷售，為客戶提供一站式系統解決方案。如需了解更多信息，敬請訪問www.novosns.com。
