前言

圍繞如何處理小信號前端這一話題，近期引起了一波討論熱潮。技術型分銷商Excelpoint世健的FAE  Wolfe  Yu就小信號前端、確定測量范圍、抑制噪聲、提高信噪比等問題進行了介紹和分析。

運算放大器結構探秘

部分工程師強調理想運放的增益無窮大，分析運放，首先注意虛斷和虛短，忽略了共模抑制比、失調電壓、偏置電流等一些較為重要的概念。

一、運放輸入模型

按照運放模型，比較全面的梳理出運放的基本模型：就是差模信號和共模信號的疊加。

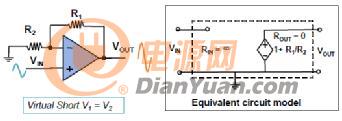

二、虛短概念

理想運放要注意虛斷和虛短。運放的同相端輸入和反相端輸入相等。

理想運放開環增益無窮大，實際略小，大部分在100dB(100000)倍左右，按這個增益，要讓輸出變化3V，同相反相輸入端只需30uV的壓差即可，如果加上紋波、噪聲等干擾信號，同相反相端基本上無變化。引入反饋，做閉環，同相反相端的電壓差忽略不計。

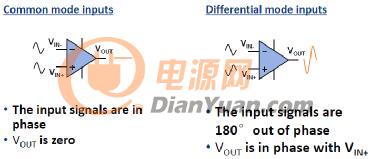

三、差模輸入和共模輸入

在應用中，運放可以輸入差模信號，也可以輸入共模信號，共模信號大部分來自噪聲，最核心的愿景是：共模被抵消，差模被放大。

四、輸入電壓范圍(Vin或Vcm)

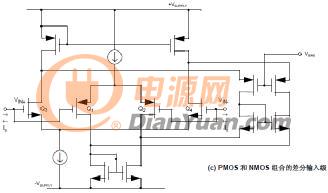

運算放大器輸入范圍比較復雜，理論上來講，同相端和反相端模擬輸入在電源的正軌到負軌之間都能滿足，運放的上下管大致對稱，大部分時間，取運放的共模輸入電壓Vcm為1/2 Vdd。這樣，運放主要工作在線性區。

五、小信號檢測方法

運算放大器用來做電流小信號采集時，往往會面臨信號該如何采集、是采用高邊電流檢測還是采用低邊電流檢測的問題。

差分放大器介紹

由于傳感器信號主要是通過施加電壓差做為輸出，信號的差值電壓很小，而且會產生布局布線引起的EMI和共模干擾、溫度漂移等問題。把運放的同相端和反相端當做車廂，只要傳感器信號給定在這中間，相對的干擾就會小很多。傳感器的信號存在壓差，避免運放異常飽和，引入差分放大器。

基于成本考慮，行業之內，大部分設計還會采用普通運放，基于減法器的模型，搭建一個差動放大器。

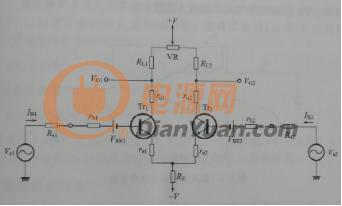

差分放大器的原理就像照鏡子，物理學上的說法稱作鏡像，講究對稱和平衡，只有做到兩邊一模一樣，效果才會最佳。為了這個目的，工程師就需要在模擬前端做阻抗匹配。而由于各點參考源不同，阻抗又有誤差，完全阻抗匹配往往非常困難。下圖是一個經典的差分運放，通過輸出靜默電壓Uoz，用KCL去求解同相輸入和反相輸入阻抗，結果差異很大。

下面介紹一下確定上圖中各電阻的值的方法：

首先，按照鏡像原理，偏置電流也按照相同的倍數放大，即可求出4個電阻之間的關系；確定R1則需要查運放的幾個限制條件，阻值需滿足：大于瞬時輸出電壓/最大輸出電流、小于輸入失調電壓/輸入偏置電流，還要注意熱噪聲影響等等。

儀表放大器介紹

差分放大器能處理大部分模擬前端，但由于系統輸入阻抗有限，需要加入復雜的匹配電路。當外圍電阻精度和PCB線路阻抗，會產生新的問題。

為了解決差分運放輸入阻抗較低等問題，各大廠家做了很多優化，有的就采用如下圖的雙運放方法來實現儀表放大。

雙運放有兩個弱點：不支持單位增益、不同頻率的共模抑制比較差。于是眾多廠商采用三運放方法。不少大廠推出的儀表放大器，也都是基于三運放原理來實現的。

Microchip運放解決方案

儀表放大器 MCP6N16-100

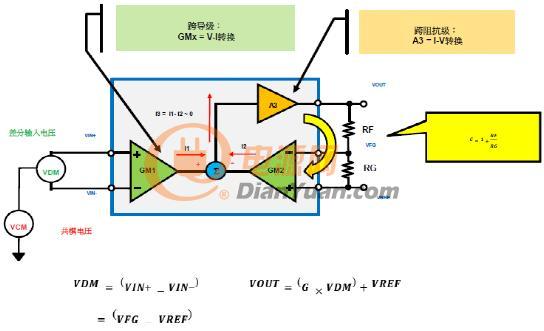

不同于眾多廠商推出的三運放儀表放大器方案，Microchip針對工業客戶應用提出了自己獨特的解決方案——間接電流反饋型儀表放大器，其內部結構如下圖所示：

間接電流反饋型儀表放大器前級做跨導放大，實現V-I轉換，后級做跨阻放大I-V轉換。

間接電流反饋型儀表放大器和三運放儀表放大器存在一些差別，主要優勢：

ü?在寬Vcm范圍內具有高CMRR（軌到軌）

ü?工作區域廣（Vin和Vout）

ü?適合低電壓應用

ü?無“Hex”圖

ü?高阻態Vref輸入

ü?更好的增益溫度系數匹配

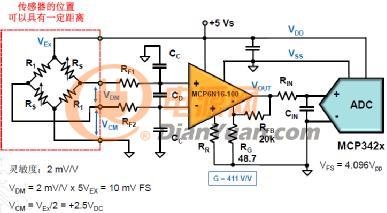

應用案例——惠斯通橋

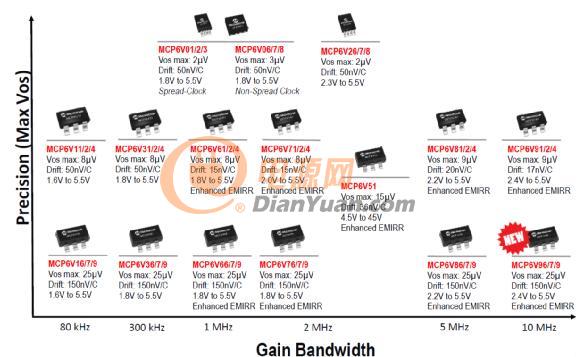

零漂移放大器 MCP6V61

另外，Microchip的零漂移放大器產品，主要針對較低成本應用，主要特點：

高直流精度

- VOS 漂移: ±15 nV/°C

- AOL: 125 dB

- PSRR: 117 dB

- CMRR: 120 dB

- (EMIRR) at 1.8 GHz: 101 dB

- 低功耗

- 靜態電流80uA

應用案例——RTD傳感器

Wolfe表示，Microchip還推出了多款有特色的運放產品，比如低噪聲、高精度、全差分系列的MCP6D11、高邊電流檢測系列MCP6C04等。結合Excelpoint世健的技術支持等服務，可以幫助客戶提供一站式選型平臺，減少工作難度，盡快讓產品上市。
