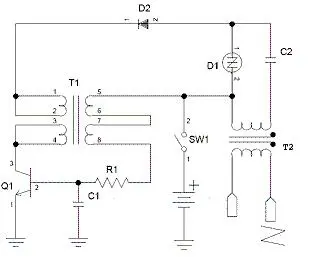

請教各位前輩,能否講解一下圖中的點火器電路的原理?
T1是什么作用?
如何選取?謝謝
請教各位前輩,能否講解一下圖中的點火器電路的原理?
全部回復(17)
正序查看
倒序查看
@jonathanhe
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/43/1154352289.jpg');}"onmousewheel="returnimgzoom(this);">
T1 是升壓變壓器,沒什么可說的.電路的..點在D1,這是個什么來著,說不上名字了,類似沒有控制極的可控硅,當兩端電壓達到合適知識,D1'閉合';C2上的能量被**到T2,在T2次級感應出更高電壓.
0
回復
@jonathanhe
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/43/1154352289.jpg');}"onmousewheel="returnimgzoom(this);">
T1的1,2和3,4怎么會短接呢?
0
回復
@brinex
你這個電路我想應該是抄錯了,T2上的電容具體來說是自升壓電路,D1是先為限制這電容充電諸能用,然后電壓反相,變壓的能量再加上電容的能量再磁化,從副邊輸出的脈沖電壓就有很高了啊

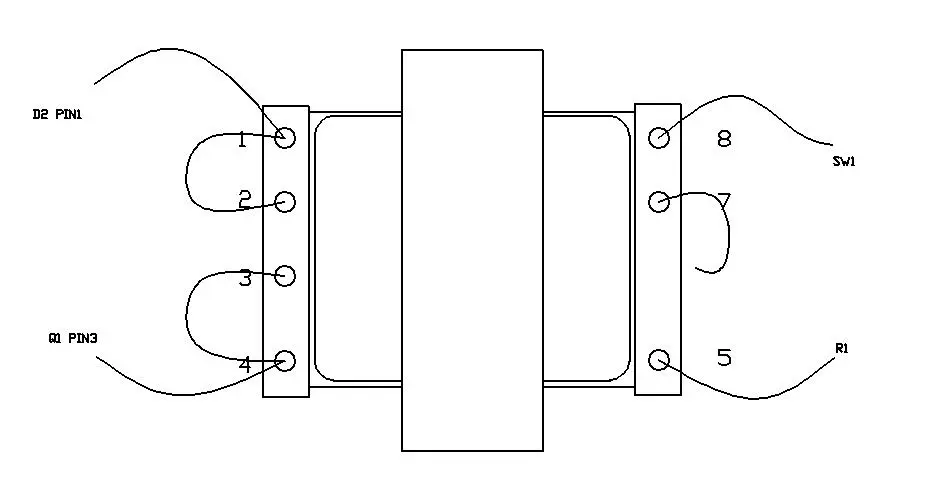

除了T1其他肯定是對的.T1由于繞線斷了很多根沒法測.但T1實際是7個腳,1,2在電路板上相連,3,4在電路板上相連,但內部他們怎么連就不知道了因為沒法測.大概形狀是這樣的:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1155448547.jpg');}" onmousewheel="return imgzoom(this);">

0
回復
@jonathanhe

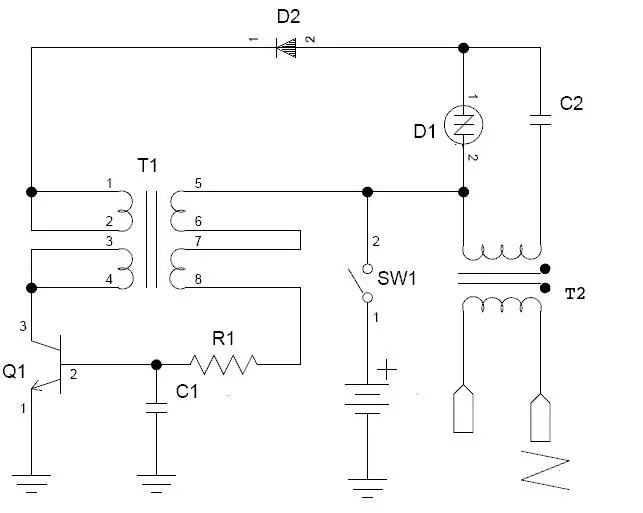

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/43/1154351497.jpg');}"onmousewheel="returnimgzoom(this);">希望這個清楚點.
你這圖可能整個錯了.
我的分析:
Q1應該是可控硅,D1是觸發管.
接通電源后對C2充電,C2電壓超過D1觸發電壓時D1導通,導通電流去觸發Q1致Q1導通,Q1經T2上線圈給C2放電,放電電流在T2下線圈上感應出高壓.
根據這個思路把你的圖重畫一下試試.
我的分析:
Q1應該是可控硅,D1是觸發管.
接通電源后對C2充電,C2電壓超過D1觸發電壓時D1導通,導通電流去觸發Q1致Q1導通,Q1經T2上線圈給C2放電,放電電流在T2下線圈上感應出高壓.
根據這個思路把你的圖重畫一下試試.
0
回復
@tanguojian

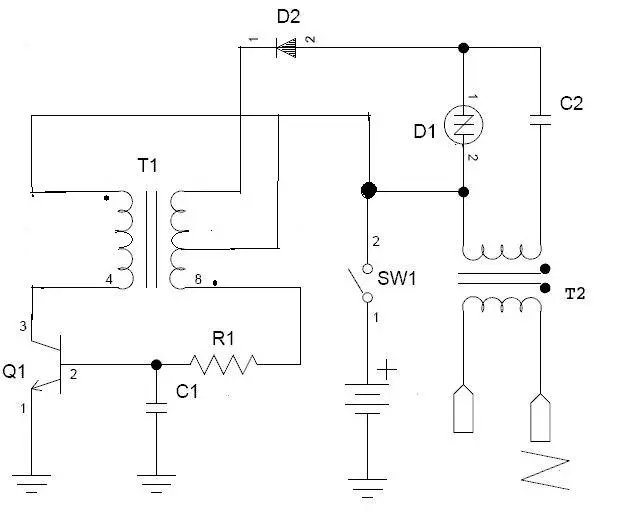

一般來說是這樣的[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/44/1155466375.jpg');}"onmousewheel="returnimgzoom(this);">
多謝提供你的想法.那右邊次級的中間抽頭是什么作用?在實際的產品中只有六個腳有電氣連接,7腳是懸空的.
0
