我繞了個EE85加厚磁芯驅動芯片是3525加圖騰,6對75V210A的MOS管。初級0.4厚*25寬的的銅皮三層2T*2,但是空載磁芯發熱嚴重且24V輸入時電流在800MA左右12V時300多MA,頻率是20KH左右,死區電阻150歐。調高頻率24V供電時電流可以在400MA以下,但是就出現尖峰了,加大死區電阻尖峰可以去除但這樣一來空載電流是小了磁芯發熱也小了,但占空比也小了。我不是怕尖峰激穿管子,而是有尖峰的話輸出的電壓就么虛高,我用的是開環電路。我發幾個波形圖,所以波形都是在不加吸收電路的情況下測的。

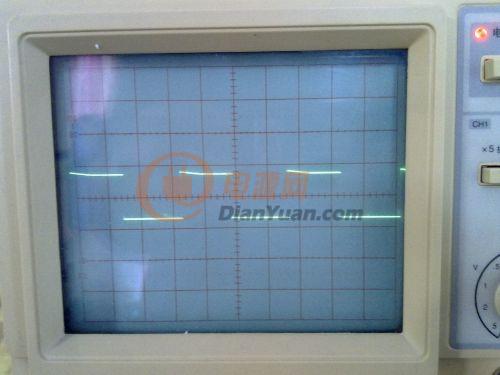

這是圖騰柱輸出的波形

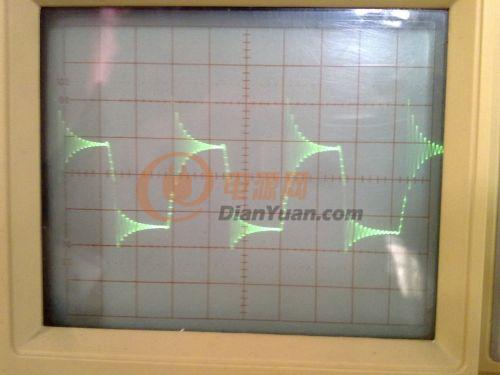

這是頻率20KH左右死區電阻150時MOS管源極的波形,本來這個我很滿意了,可惜空載電流太大,磁芯發熱也大。

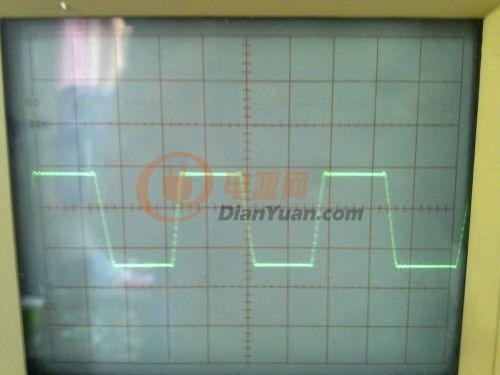

這是頻率50KH左右的波形24V空載電流在400MA以下時的波形,磁芯發熱也不明顯了,但是尖峰…………就算加吸收電路也不能完全的去除

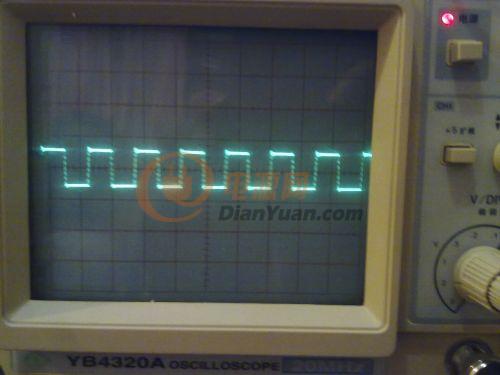

這是50KH左右,把死區電阻調到了250歐左右的波形尖峰沒了,但是占空比小了,我怕輸出功率達不到。求高人出出手幫我分析分析,該怎么辦,小弟感激不盡!
