只要充電器沒有問題,是不會出現你說得情況的.

當然不夠啦,你用的什么方案呀?空載輸出電壓是多少?

你的空載輸出是沒有問題的,嚴格的是不能超過4.2V的,是不是你的保護板前端加了二極管?或者是因為其他的原因導致了輸出和你的電池之間產生了壓降?

不會是二極管,可能由于你的連接線較長,有壓降,而充電IC只檢測管腳電壓.我們代理了一顆充電IC,看下.linearchina@163.com,0755-83348649

我新做了一個車載手機充電器,用紅綠雙色燈來指示充電狀態,但現在紅綠燈轉換不干凈,充電結束時紅燈熄的不徹底.下面是原理圖,請各位多指導.1156503662.doc

原理圖1156504629.pdf

你參考下這個貼子,http://bbs.dianyuan.com/topic/107649

問題找到了,竟然是接口沒焊好,導致沒沖進電,現在可以沖到4.13v了,這個電壓應該可以了吧

應該說還沒有完全充滿,一般電池充滿后靜止30min后電池的電壓會比有充電器在時間低0.2-0.3V.所以根據的充電器的空載電壓,你充滿后30min后電池電壓應該實在4.19-4.2V左右的.

0.2-0.3V?笑話,正常電池充電后半個小時端電壓下降不會超過20mV.

不是笑話,是你理解錯誤.我說的是比充電器還和電池連在一起時間電池的電壓.也就是說把充電器拔掉和沒有拔掉的電壓的電壓差.

我想這還得看你的充電率是多少吧?

充滿電壓和把電池拿下來再量是有誤差的,比如說你的充電截至電流的設置大小等,都會有關系的.還有布板上,盡量使輸出線短,粗.(包括電源和地).

說的有道理!支持

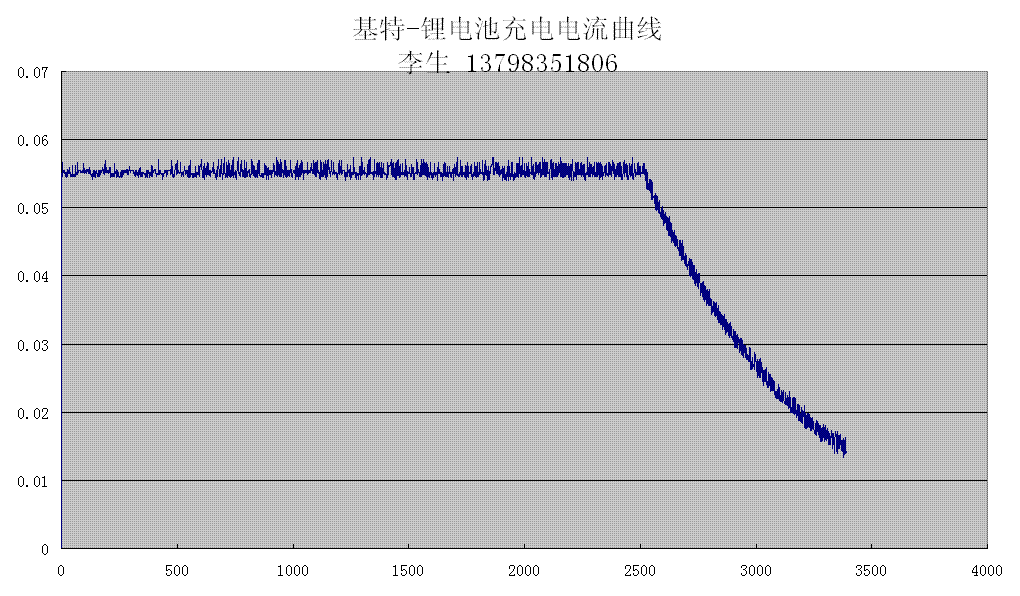

又沖了一夜,終于沖到了4.23v

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1156947518.gif');}" onmousewheel="return imgzoom(this);">

誤會,我們充電測量電壓都是充電器斷開以后做的.

成功了嗎?
中國南科的MOS管用過沒有!!!

兄弟你的適配器是開關電源還是變壓器阿,變壓器空載4.23v明顯太小了,他一帶負載電壓就掉下來了.
