鈴流模塊探討!

本人做的一款鈴流模塊現在效率做不上去,輸入為36~75VDC,輸出為50HZ/65~95VAC連續可調,表現為36VDC輸入,效率大概在86%,而輸入電壓為75VDC時,效率則只有79%不到,前后差異很大,主拓?fù)錇镾PWM+推挽,目標是做到全電壓范圍內>83%,不知那位高手可以指點以下迷津.
   現滿載工作過程輸出電感和變壓器都感覺比較燙,應該是產生了較大功耗所致,但現在做了很多中方式調試,效果不是特別明顯,特此征詢大家的一些見解!
全部回復(8)
正序查看
倒序查看
tired
LV.6
2
2006-09-15 21:34
是多大功率的呢?60度以上就感覺燙了,如果是這個溫度,也沒什么可奇怪的.關鍵你要提供具體數據,否則沒法判斷.
高端通常是因?yàn)檩敵鲭娮娱_(kāi)關、整流管的問題導致效率下降,除非花大價錢,否則沒什么好辦法.
0
回復
asm
LV.8
3
2006-09-16 09:30
問題應該出在輸出整流管上.
0
回復
high_fire
LV.5
4
2006-09-16 23:43
@tired
是多大功率的呢?60度以上就感覺燙了,如果是這個溫度,也沒什么可奇怪的.關鍵你要提供具體數據,否則沒法判斷.高端通常是因?yàn)檩敵鲭娮娱_(kāi)關、整流管的問題導致效率下降,除非花大價錢,否則沒什么好辦法.
你說的問題點我都有考慮,你所說的具體判斷參數指那些
0
回復
high_fire
LV.5
5
2006-09-16 23:44
@asm
問題應該出在輸出整流管上.
對,這是我考慮的一個重點,因?yàn)殡S著輸入電壓升高,整流管兩端的電壓應力也同時在上升,我現在用的是1200V/2A的管子,VF=1V,RS=75ns
0
回復
high_fire
LV.5
6
2006-09-16 23:47
@tired
是多大功率的呢?60度以上就感覺燙了,如果是這個溫度,也沒什么可奇怪的.關鍵你要提供具體數據,否則沒法判斷.高端通常是因?yàn)檩敵鲭娮娱_(kāi)關、整流管的問題導致效率下降,除非花大價錢,否則沒什么好辦法.
這款產品要求工作范圍-40~+85度,全范圍工作沒有什么問題,也都能達到客戶規格要求,問題就是感覺磁性元件上產生了比較大的功耗.
0
回復
asm
LV.8
7
2006-09-18 08:31
@high_fire
對,這是我考慮的一個重點,因?yàn)殡S著輸入電壓升高,整流管兩端的電壓應力也同時在上升,我現在用的是1200V/2A的管子,VF=1V,RS=75ns
VF=1V是在一個特定條件下的.高壓二極管,VF一般都很大,電流大電壓高的二極管反向恢復時間也較長.
0
回復
high_fire
LV.5
8
2006-09-18 23:50
@asm
VF=1V是在一個特定條件下的.高壓二極管,VF一般都很大,電流大電壓高的二極管反向恢復時間也較長.
其實上面那位仁兄說的花大價錢,這個我現在到是不在乎,只要能解決問題,代價我這里都可以花!
如果用恢復時間短的管子,那樣的話耐壓又不夠,所以是個很難平衡的問題.
0
回復
江米條
LV.5
9
2009-07-06 15:32
@high_fire
其實上面那位仁兄說的花大價錢,這個我現在到是不在乎,只要能解決問題,代價我這里都可以花!如果用恢復時間短的管子,那樣的話耐壓又不夠,所以是個很難平衡的問題.

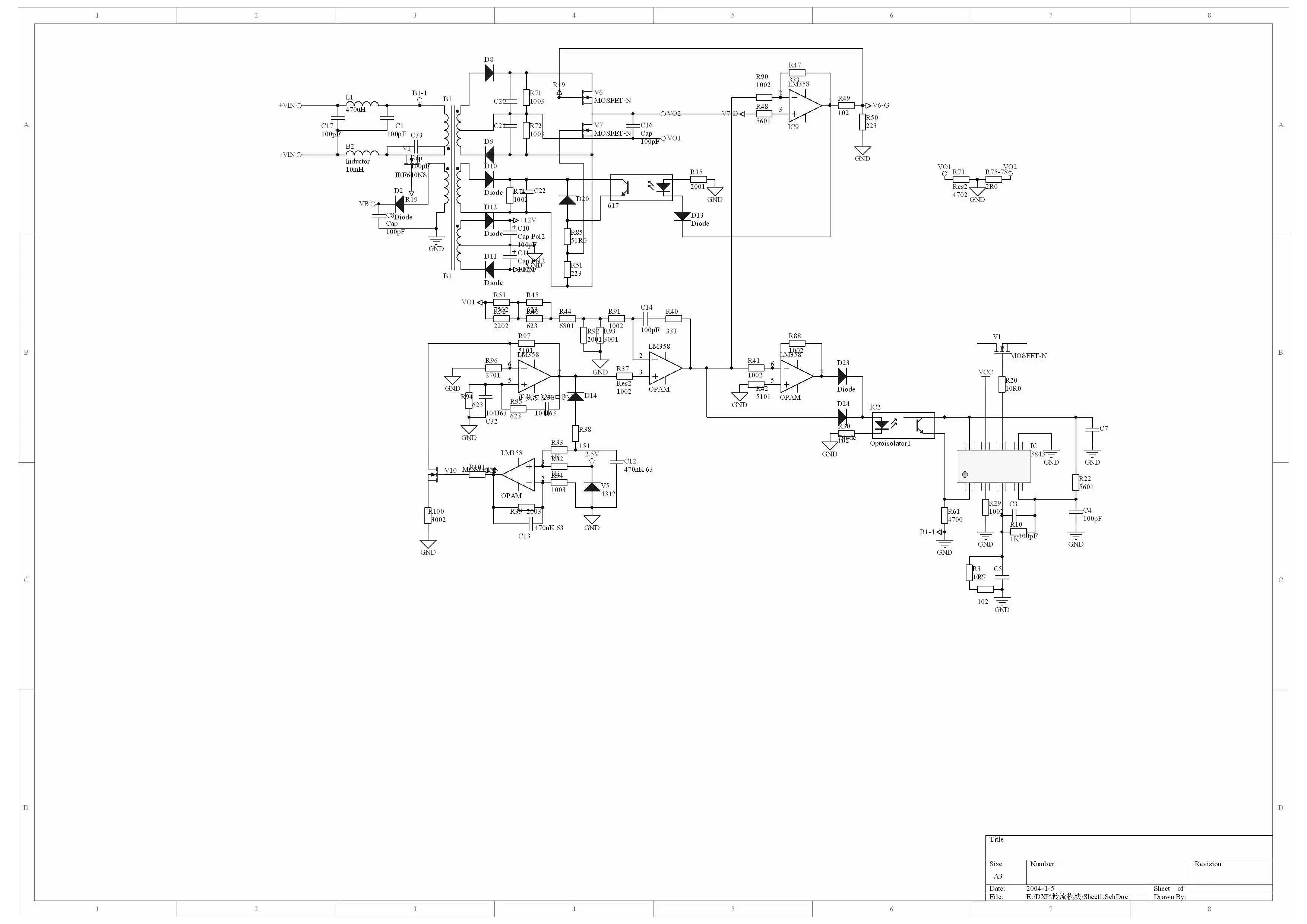

不知道各位還經常上論壇否,我抄了個板子,但沒弄清楚原理,請幫分析下,謝謝.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2339421246865560.jpg');}" onmousewheel="return imgzoom(this);">
