碰巧了,我正在搞一個這樣的,看看我跟的貼子http://bbs.dianyuan.com/topic/112157

可以試試ACT30A/B射極驅動方式做開關電源!

看看你的方案

我看了兄臺所跟的貼子,但你也許沒有注意到,我的輸入是交流380V,整流后最高峰值電壓會大于600V,難在無法尋找耐壓大于此的管子,所以才想到在前級進行降壓,但不用工頻變壓器,因體積有限制

談?wù)勀愕腁CT30怎么做方案能解決380VAC輸入的耐壓?jiǎn)栴}??????!!!111

BU508(VCE-800V  VCB-1500}用射極驅動方式可程受的耐壓為1500V,這樣用反激的方式一定沒問題

謝謝,我馬上查一下此管資料

兄臺可有方案供小弟參考,QQ:418069890 E-MAIL:LAWZM@163.COM

早期彩電的電源管都能用,

關于耐壓?jiǎn)栴}我在另外一貼有講,雪大哥也愿意試試看,根據理論推導射極驅動應該是可以做的,那個貼你也有跟,可以稍等一下等雪哥結果出來了再用!

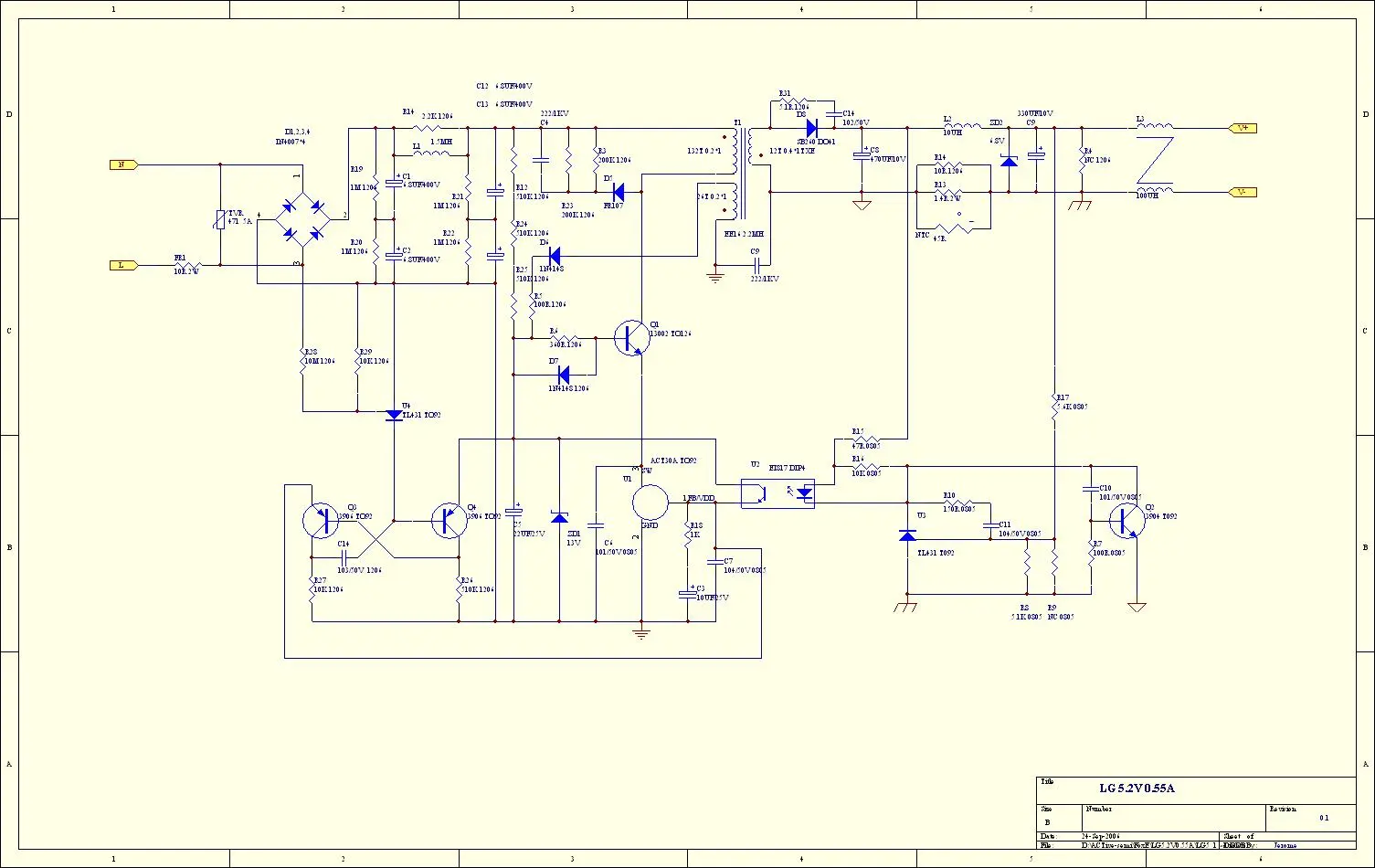

我想起來了,我曾經給LG做過一款5.2V0.55A的充電器,IC是ACT30A,要求輸入380Vac工作10分鐘,我做好后燒機4小時沒有問題,而且三極管是采用13002S,Vcbo只有600V哦,不過有些臨界,你們功率大些Vcb會高點,我找找電路圖還在不在,給你倆參考!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1159105122.jpg');}" onmousewheel="return imgzoom(this);">

如果你們只做單電壓的那么Q3,Q4那些可以不加,我做全電壓,所以為了隨著電壓的升高而給ACT30A和三極管的B極VCC和ACT30A的VDD帶上假負載,使這兩個電壓不會由于輸入電壓升高而升高保護芯片和三極管不易被擊穿!以我做的情況來看,建議可以用13005或者13007試試,而不需要用BU508那么好的管子!
