肯定沒有輸出,開關管始終不開通.開關管是浮地狀態,要用驅動變壓器才能驅動,改善一下吧

為什么??我沒有敢直接接交流220V整流出來的309V直流,而是換成16V,調節比例分壓電阻,使輸出5V,(對應的309V,輸出120左右,是不是可以這么算?),開關管能導通,3842有波形輸出,當時不接200Uh的電感的時候有振蕩,接上電感發現,反饋不起作用了,輸出變成3V左右,而且調節分壓電阻也沒有變化,請指點.

上拉的電阻使為了保護柵源不會被擊穿.而且這樣接沒有問題吧.
以前看資料上看到,可以把mosfet接到負端,地線端,請問如果那樣接的話,和現在的方式有什么不同?是不是就把mosfet該一下就行了,還是所電感也要跟著該??如果誰有反接負端的電路,幫忙給我發一個,萬分感激啊.

圖片可能不清楚,上個原理圖1164856396.sch

一定要用隔離變壓器來驅動的嗎???為什么?

低壓驅動還可以,要是300V的高壓一加電管子肯定爆掉,高壓時要用驅動變壓器隔離驅動才行

加了上拉電阻,保證Vgs在+-20V之內應該就行了吧.
今天問了個大師,給我指出很多錯誤,順便還指出這個電路不適合做這個輸入輸出的.
明天按照他的意見該一下看看結果?
另外有沒有不用變壓器的方案?我是借鑒PFC的boost電路,做的這個buck降壓,難道真的不適合?

mosfet放在負端的需要怎么調整電路?電感什么的怎么弄?

你有沒有接觸過老式彩電上的開關電源,輸入是AC220V整流后的DC300V輸出DC90-140V,照這樣做一定能成.

請問你用的什么驅動IC

**此帖已被管理員刪除**

沒有接觸過彩電得電源,是不是用494作得??
我這個驅動是uc2842

用3842是完全可以的,不過驅動輸出要磁環或變壓器隔離一下,3842的供電從輸出電感中增加輔助繞組取出,

十分感謝啊,回頭按照你得方法去調試一下.
另外還有個問題,就是我用top204作了一個boost得PFC電路,主要是為了得到400V左右得電壓,按照top204資料上得標準電路搭得,基本上空載(輸出端加了300k得電阻),結果top204不振蕩,輸出＝輸入,請問這是為什么?是不是片子本身保護了??還請大師指點一二.

你把應用圖帖出來

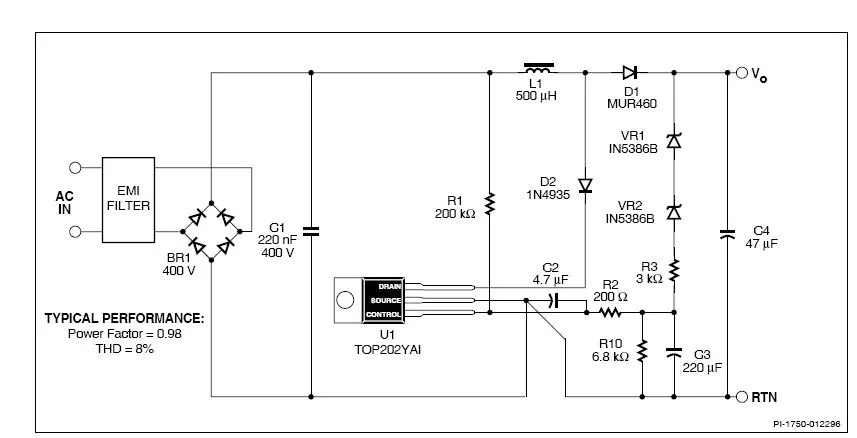

圖如下邊的所示,就是top204的datasheet給出的典型電路.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1168230904.jpg');}" onmousewheel="return imgzoom(this);">

請參:
http://u.dianyuan.com/bbs/u/46/1161322350.jpg

請參:500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1168232633.jpg');}" onmousewheel="return imgzoom(this);">

請教,我們有一款開關電源不定時是怎么回事啊,定時IC是CB4060BCN,我們設計這款機要在100分鐘就要自動關機的.
