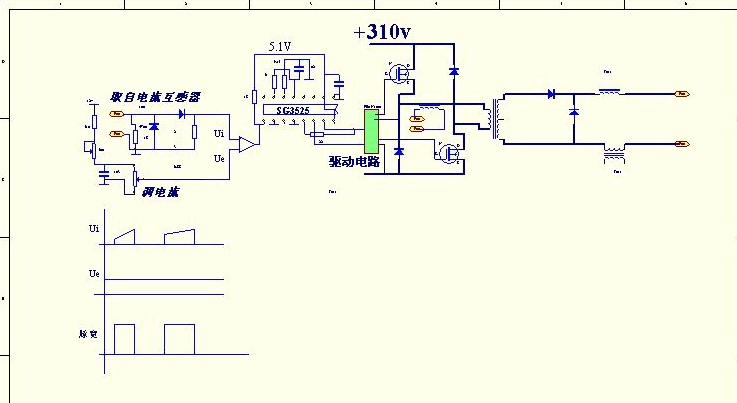

家用的基本上是2.5焊條基本就可以了,電流不需要太大,制作難度也要小,所以我選的是這個,分析有不對的地方,望高手指正,在這先謝謝.其簡化的原理圖如下:
原理介紹:SG3525的8腳軟起動后,脈沖開啟,單端雙管電路工作,輸出電感產生斜坡電流,一次側電流互感器比例斜坡電流,形成Ui,Ue是直流調正電壓,Ui>Ue時比較器反轉,拉低SG3525的9腳,脈沖關閉,形成脈寬調正.

1169832705.pdf1169833891.pdf
以上是我找了很長時間才找到的中文資料,等下在找下這個u系列的說明,等找齊后,在放到一起比較

看的出來,這個高手把一些東西給去掉了,呵呵

弧焊電源的一般技術要求

一、焊接對電弧的要求:
1、 方便起弧
   起弧是弧焊的先決條件.焊機的起弧難易度是焊機性能的主要參數之一,能否方便起弧決 定了焊機性能的優劣;起弧的難易也直接影響焊接的效果.
2、 電弧放電穩定
   穩定燃燒的電弧是良好焊接的保障.電弧是一種氣體放電形式,良好的氣體氛圍和穩定的輸出電流是保持電弧穩定的重要條件.一般而言,手弧焊機焊接所需氣體氛圍由焊條上藥皮受熱產生,埋弧焊機則由顆粒狀焊劑層受熱產生;而氬弧焊、CO2氣體保護焊則由隨機的氣體瓶提供.
3、 弧長可在一定范圍變化.
由于焊接是一個動態過程,由于人手的抖動、焊條的燃燒,焊條與工件間的距離不可避免地要發生改變,要持續焊接,達到良好的焊接效果,就不能讓電弧熄滅,即要求電弧的長度在一定的距離范圍內改變時電弧不熄滅.正常焊接要求電弧長度為:
         H=(0.5~1)φ (φ為焊條直徑)      拉弧時,H可達(2~3)φ.
4、 電弧大小可選擇
所需電弧的大小,是根據工件的厚度及工藝要求等因素決定的,為了適應不同工件及不同工藝的焊接需求,要求電弧的大小可以調節.

二、弧焊電源的一般要求
弧焊電源的負載是電弧,要形成符合焊接要求的電弧,弧焊電源要滿足以下要求:
1、 較大的短路電流和較高的空載電壓:
起弧是電流越大,空載電壓越高,越容易起弧.
2、 輸出電流穩定:
以保持電弧的穩定燃燒達到良好的焊接效果.
3、 具有較寬的電壓跟隨能力:
以保證電弧長度改變時,電弧不熄滅.
4、 輸出電流可調節:
以滿足不同要求下的焊接需求.
5、 具備6、 完善的自我保護系統:
焊機的工作環境惡劣,完善的自我保護系統是保證焊機安全、人身安全的重要保障.

三、國家標準對弧焊電源的要求.
1、 國標2、 規定的常用焊機額定電流分檔如下:(A)
         125,160,250,315,400,500,630
3、 額定工作電壓規定:
                   手弧焊機:V=20+0.04I
                   氬弧焊機:V=10+0.04I
           CO2氣體保護焊機:V=14+0.05I
例如:ARC160機型的最大輸出額定電壓V=20+0.04I×160=26.4V
3、安全要求
  任何弧焊電源應符合國家標準GB15579-1995之規定.

弧焊逆變器的基本工作原理
在供電系統中,單相或三相交流電網電壓,經輸入整流器整流和濾波器濾波后獲得逆變器所需的平滑的直流電壓.該直流電壓在電子功率開關系統中經逆變器的大功率開關器件(晶閘管、晶體管、場效應管或IGBT)組成的交替開關作用,變成幾千至幾萬赫的中高頻電流,再經過中高頻變壓器降至適合于焊接的幾十伏低電壓,并借助于電子控制系統的控制電路和給定反饋電路及焊接回路的阻抗,獲得焊接工藝所需的外特性和動特性.如果需要采用直流電進行焊接,還需經輸出整流器整流和濾波,把中高頻交流電變成直流輸出.
弧焊逆變器主電路的基本工作原理可以歸納為:
工頻交流——直流——逆變為中高頻交流——降壓——二次整流——直流輸出.

什么是氬弧焊
氬弧焊即鎢極惰性氣體保護弧焊,指用工業鎢或活性鎢作不熔化電極,惰性氣體(氬氣)作保護的焊接方法,簡稱TIG.

氬弧焊的起弧方式
氬弧焊的起弧采用高壓擊穿的起弧方式,先在電極針(鎢針)與工件間加以高頻高壓,擊穿氬氣,使之導電,然后供給持續的電流,保證電弧穩定
氬弧焊的一般要求
對氣體的控制要求:要求氣體先來后走,氬氣是較易被擊穿的惰性氣體,先在工件與電極針間充滿氬氣,有利于起弧;焊接完成后,保持送氣,有助于防止工件迅速冷卻防止氧化,保證了良好的焊接效果.
電流的手開關控制要求:要求按下手開關時,電流較氣延遲,手開關斷開(焊接結束后),根據要求延時供氣電流先斷.
高壓的產生與控制要求:氬弧焊機采用高壓起弧的方式,則要求起弧時有高壓,起弧后高壓消失.
干擾的防護要求:氬弧焊的起弧高壓中伴有高頻,其對整機電路產生嚴重的干擾,要求電路有很好的防干擾能力.
氬弧焊機與手弧焊機的工作電路的差別
   氬焊機與手弧焊機在主回路、輔助電源、驅動電路、保護電路等方面都是相似的.但它在后者的基礎上增加了幾項控制:1、手開關控制;2、高頻高壓控制;3、增壓起弧控制.另外在輸出回路上,氬弧焊機采用負極輸出方式,輸出負極接電極針,而正極接工件.
氬弧焊機的工作原理
氬弧焊機在主回路、輔助電源、驅動電路、保護電路等方面的工作原理是與手弧焊機是相同的,氬弧焊機要求氬氣先來后走,而電流則后來先走(相對氣而言),這此都是通過手開關控制實現的.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/49/1169880895.jpg');}" onmousewheel="return imgzoom(this);">這位老師.請講一下這塊電路板的工作原理.謝謝!

不知道現在各位用的是什么理論和元件,但是不管采用什么理論,主要的是看結果的,所以除了電氣參數外,主要的是容易生產,在業余條件下搞這個一定要有可靠的性能,并且比較好修理和查故障,元件好買,如果發現了問題,自己可以排除,或者修理,不要搞的和電視機一樣,麻煩死了,還要專門的人修理,只要是個初級電工就會修,最好用普通的元件就可以了,否者壞了沒辦法修,就和廢鐵一樣了.

對不起,我看不清楚這個板

在有就是元件的可靠性,誰都知道這個電子元件容易壞,并且廠家還不好找,廠家也要發展新的產品,老的也要淘汰或者不生產,所以選元件盡量要好的,余量大的,價格低也好買到的,誰都希望不壞,但是壞了也沒辦法,所以元件最好是大廠出的,他產品線長,生產新的會代替舊的,當舊的元件出了問題,直接就把這個新的裝上去直接可以使用,不調整或者少調整,是最好的,老百姓買東西不容易,最好是爺爺買的工具到了孫子都可以用的工具最好,因為電焊機是價格比較貴的東西,所以易修性,長期可靠性,代換性,還有這個焊接存放適應環境要求不高,等等,性能都要好,一臺電焊機最好可以使用上個20年,這個產品就可以說是非常好的東西了,和德國人學學最好啊,呵呵

所以說這個工人的工作的要求和各位在辦公室和實驗室的要求是不一樣的,工人為了多出活,多賺錢,要求效率和功能是不一樣的,這些不是各位可以體會到的,這個也是我在上班干活的時間體會到的,供大家參考,

所以我diy這個焊機的時間,就根據我自己的體驗要求才搞的和各位追求的目標是不一樣的

這塊應該是仿OTC的交直流可控硅焊機的主板.

在小家里,常見的是2.5毫米焊條在使用,或者是薄的鐵皮或者鋼板,一般是4毫米厚的角鋼或者是4個毫米厚的不繡鋼板或者普通鋼板,實際上這些是用量最大的,家用的不是在意要搞多厚的,關鍵是好操作,焊接的時間要焊的比較結實,尤其是薄的鐵皮或者鋼板焊的時間比較好焊不能一焊就是一個洞,呵呵我是深有體會,薄的鐵皮或者鋼板一焊就是一個洞,我自己有一臺木頭電焊機,電流調節就3擋,還沒有辦法調節和比較,所以有這個電流表是最好的,沒有的話有個電位器也行啊,最少可以看到電流是多少啊,這樣好操作啊,在有就是要好起狐,不要拿著這個焊條到處碰,還打不著火,把人急的還沒辦法,這個說白了就是小電流要好,一般電流在70a以下就可以了,關鍵是小電流要穩定,和好起狐.焊個薄的鐵皮啊什么的最好了功率在3千瓦以下就足夠了,價格當然是越便宜越好了,當然是在質量可靠的情況下.
