新手做的正弦波工頻逆變 有嚴重問題

LV.9

2013-05-04 16:26

變壓器輸出端沒有用電容濾波嗎？？？

回復

天堂水

LV.5

2013-05-04 21:37

跟帖學習

回復

2013-05-04 22:04

驅動板要多少錢？

回復

LV.9

2013-05-04 22:34

@tvro

驅動板要多少錢？

回司令.驅動板是EGS002.價格為25元RMB（淘寶價）

回復

2013-05-05 07:41

@廖遠方

回司令.驅動板是EGS002.價格為25元RMB（淘寶價）

以后也要自己弄一個試試

回復

LV.5

2013-05-05 07:54

@廖遠方

變壓器輸出端沒有用電容濾波嗎？？？

有的一個223的電容并聯在輸出端

回復

LV.5

2013-05-05 07:55

@zz1980824

變壓器噠噠響可能是取樣電路問題。

換了一個變壓器把電壓升到12V 噪音減少了些

回復

LV.5

2013-05-05 07:57

@tvro

驅動板要多少錢？

驅動板25 貌似只能驅動2000W以內吧，功率板20，還不錯

回復

LV.5

2013-05-05 07:57

@hbzjcjw

沒看到電容喲

有個223電容，不知小不小了

回復

LV.5

2013-05-05 07:59

@35956911

我的用高頻８０１０做逆變，帶音箱也有很從的電流音，別的就沒有什么事

我這個是變壓器噠噠響，喇叭低噪很少，但是用山寨山特方波帶就很安靜，用正品山特就不行。奇怪了

回復

LV.9

2013-05-05 09:09

@307052373

有的一個223的電容并聯在輸出端

223太小太小了，換225吧。

回復

hbzjcjw

LV.10

2013-05-05 09:28

@307052373

有個223電容，不知小不小了

最少也要UF級吧

回復

百能電器

LV.7

2013-05-05 12:36

@307052373

驅動板25 貌似只能驅動2000W以內吧，功率板20，還不錯

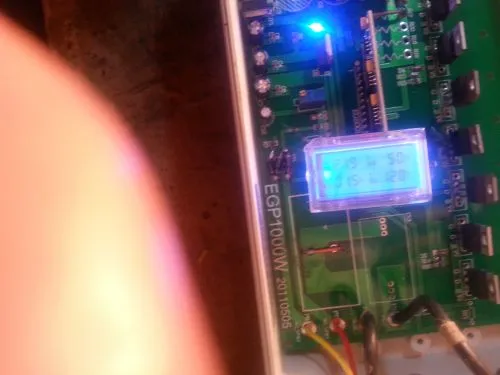

不會吧！我的48V正弦波逆變器已經做到了3000。今天修改了一下小板子電路，試帶了一個快速小水壺和一個1000W的太陽燈、一個800W電吹風，和兩個100W的電燈泡，大概有3000多W！我想請問1800W的小水壺實際功率有多少？

三個多千瓦并且是一次啟動！

回復

2013-05-05 12:52

@百能電器

不會吧！我的48V正弦波逆變器已經做到了3000。今天修改了一下小板子電路，試帶了一個快速小水壺和一個1000W的太陽燈、一個800W電吹風，和兩個100W的電燈泡，大概有3000多W！我想請問1800W的小水壺實際功率有多少？[圖片] [圖片]三個多千瓦并且是一次啟動！

水壺應該有2KW

回復

lin019999

LV.2

2013-05-05 14:56

@tvro

水壺應該有2KW

一般市面賣的1800瓦水壺實際1500瓦左右，品牌的可達1700瓦，

回復

lin019999

LV.2

2013-05-05 15:04

@百能電器

說句潑冷水的話，你這樣的測試真體現不出你那正弦波逆變器的威力。燒開水，點燈泡，電吹風這些都是直流電能做到的事情，何須勞師動眾用上正弦波逆變器。要測試就來個空調、洗衣機之類的這才是正弦波逆變器的用武之地。

回復

亮世之心

LV.5

2013-05-05 16:07

@百能電器

嘿嘿

回復

2013-05-05 16:31

@lin019999

還是用空調電磁爐比較好

回復

百能電器

LV.7

2013-05-05 18:57

@lin019999

別急！待我把低壓電流調試好就去試空調，和電磁爐！

回復

251236897

LV.5

2013-05-05 19:24

@亮世之心

[圖片]嘿嘿

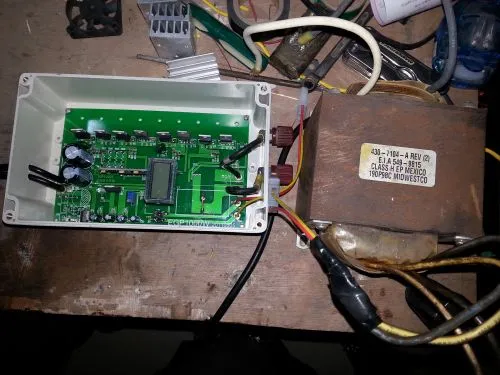

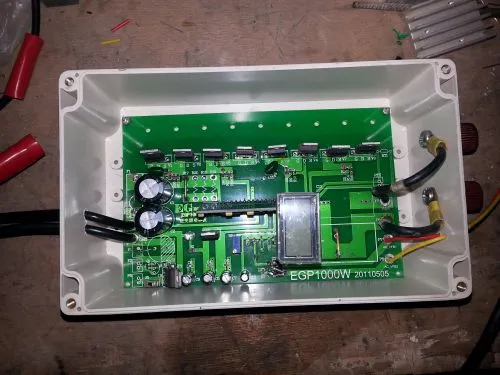

做得嚴重錯誤，看看我做的，看來你們都沒仔細看說明書，書上都提示了，做低頻時是不需要后面的那個電容和電感的，電感那里是直接一條線接上去的還有就是R4和R8的電阻不用也可以

回復

2013-05-06 12:15

@251236897

[圖片] [圖片] 做得嚴重錯誤，看看我做的，看來你們都沒仔細看說明書，書上都提示了，做低頻時是不需要后面的那個電容和電感的，電感那里是直接一條線接上去的還有就是R4和R8的電阻不用也可以[圖片]

全部零件要多少錢？

回復

251236897

LV.5

2013-05-06 18:12

@tvro

全部零件要多少錢？

地方不一樣,價格就不一樣啊,整套驅動板前級在100元左右

回復

LV.9

2013-05-06 18:44

@251236897

環變是要電感的！因為漏感太小的原因“

回復

2013-05-06 21:10

@251236897

地方不一樣,價格就不一樣啊,整套驅動板前級在100元左右

那還不錯

回復

251236897

LV.5

2013-05-06 21:49

@廖遠方

環變是要電感的！因為漏感太小的原因“

我見賣家展示圖片上也沒有串到電感啊。

回復
