分立元件怎樣產生三角波

各位大俠，求用分立元器件產生40K以上三角波的方案？

全部回復(9)

只看樓主

正序查看

倒序查看

老梁頭

LV.10

2013-12-03 19:50

應該用運放就可以實現···

回復

Jianweiwang

LV.2

2013-12-03 19:57

@老梁頭

應該用運放就可以實現···

能不能具體點。

回復

老梁頭

LV.10

2013-12-03 20:00

@Jianweiwang

能不能具體點。

模電里有，好像是兩個運放構成的。具體我也忘了。你可以查下

回復

Jianweiwang

LV.2

2013-12-03 20:05

@老梁頭

模電里有，好像是兩個運放構成的。具體我也忘了。你可以查下

這個電路最多產生10K的三角波，而且還需要好運放。

回復

wangbo0227

LV.8

2013-12-04 08:12

@Jianweiwang

這個電路最多產生10K的三角波，而且還需要好運放。

也可以使用施密特電路產生一個方波，然后使用RC積分電路，轉換成三角波，不過這個三角波有點不標準，但是電路簡單，頻率可以做到很高。

回復

Jianweiwang

LV.2

2013-12-24 10:11

@wangbo0227

這個電路我實驗了一下，產生的三角波頻率可以很高，波形也可以做的比較比較好，就是三角波的最小值無法達到0，我想需要再加一個減法電路才能將該三角波的最小值降低到0.

回復

投資者

LV.4

2013-12-24 10:34

@老梁頭

應該用運放就可以實現···

運放是什么意思，求梁版解釋

回復

杰克0

LV.4

2014-06-08 16:00

@老梁頭

模電里有，好像是兩個運放構成的。具體我也忘了。你可以查下

您好我用了但是結果不對 也不知道問題出在哪里小弟在此跪?qū)W大神

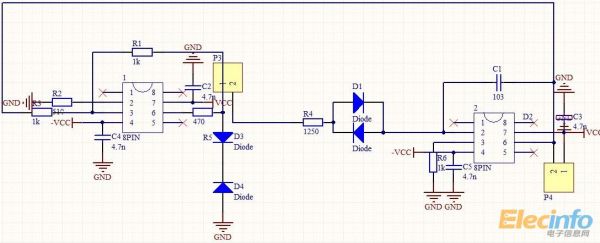

運放是OP07，D3，D4是4.3v穩壓管 D1，D2是快恢復二極管小弟要的是20khz的三角波阻值是我電路的阻值本應該是20khz實際是4.多khz

回復

杰克0

LV.4

2014-06-08 16:00

@Jianweiwang

能不能具體點。

您好我用了但是結果不對 也不知道問題出在哪里小弟在此跪?qū)W大神

運放是OP07，D3，D4是4.3v穩壓管 D1，D2是快恢復二極管小弟要的是20khz的三角波阻值是我電路的阻值本應該是20khz實際是4.多khz
