自己頂一下!

是不是太簡單了,大家都省得回答了.

但我還在期待......

你的資料是錯的吧

Rc增大,斜率減小,負載先向下移動,工作點沿IB=IBQ特性曲線左移動.

不過妳分析的方法好像不是很正確.

uce而不是Uce.

Uce是負載線在橫軸的左邊點(ic=0時)

而uce等于0時,ic的值是縱坐標的交點.兩點連線就是負載線.

Rc變化,橫軸點不變,還是Uce,但是縱軸點變了.也就是負載線與橫軸
交點是固定的. 正確理解是Rc變大,ic減小,負載線向下移動,工作點左移.

資料沒錯的是,Rc的確是改變負載線的縱坐標.

uce=Ucc-icRc
ic=0, uce=Ucc(橫坐標交點)
uce=0,ic=-Ucc/Rc(縱坐標交點)

Ucc是固定的,所以橫坐標交點不變.
而Rc增大,ic減小.縱坐標交叉點下移.

明白了吧.

您說的對!

可是與資料上的結論相反.難道資料真的寫錯了?

這份資料是我從網上下載下來學習的,開始看時覺得它寫的真好,通俗易懂,讓我對模擬電路漸漸產生興趣.

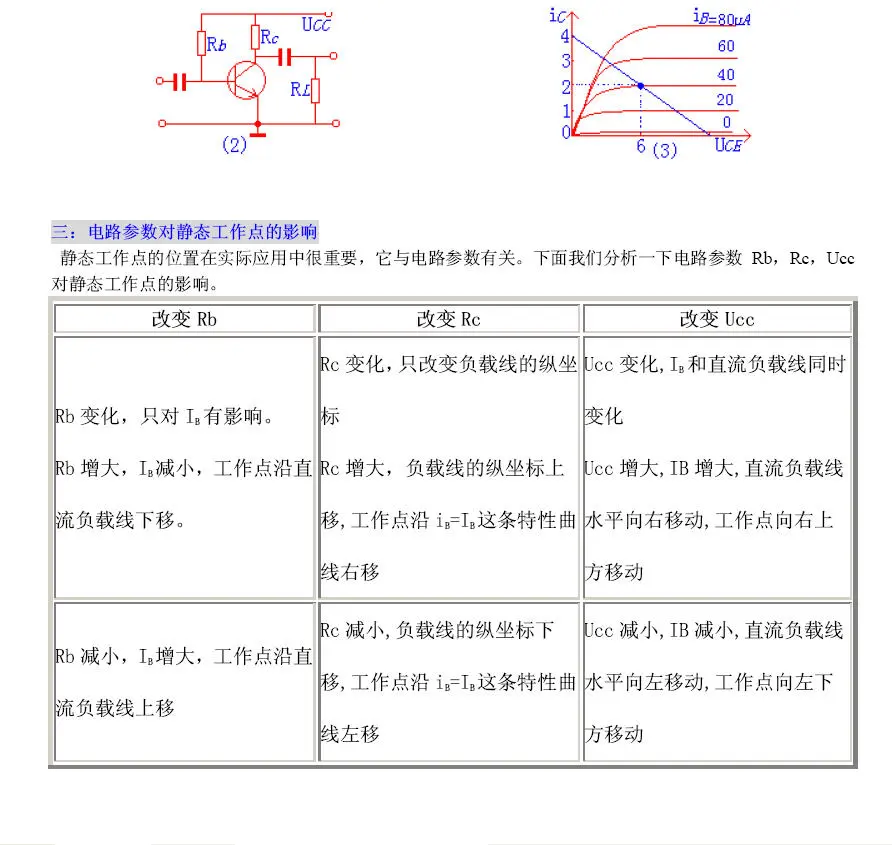

可是看到第14頁,就是這里,我怎么也想不通了.難道資料真寫錯了?

不會吧?1173431897.pdf500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1173431965.jpg');}" onmousewheel="return imgzoom(this);">

這個問題的解決會幫助我理解另一個“初級問題”

最近我在測LDO產品,從LDO的特性曲線看,輸出電流的增加使 Dropout Voltage 電壓差變大,從而使輸出電壓減小.

但是,由于調整管是三極管PNP,Ic(沿負載線)增大時,Uce將減小,因此Uo= Uin- Uce會增大,結論與上面相反?

同時又想到負載對輸出電流的影響,如果從Ic由Ib決定來推算,負載的變化將不影響輸出電流的大小,Ic 僅由Ib決定.這個結果顯然不對?

困惑啊!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1173432728.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/51/1173432739.jpg');}" onmousewheel="return imgzoom(this);">

資料上說的是坐標上移.不是負載線上移.
又說工作點向右移,這個是正確的.

7帖屬開關型穩壓電源,其調正管VT處于開關狀態,基極由比較器A控制,負輸入端由恒流穩壓管固定一個基準電壓VFR,正輸入端電壓由輸出電壓經電阻R1/2分壓而得出,輸出電壓Vo隨負載變化時,正輸入端電壓也跟隨變化,當高于VFR值時,比較器A輸出為高電平,VT基極電位抬高到接近VIN輸入電壓,調正管截止,當輸出Vo下降后,正輸入端電壓也下降到小于VFR值時,比較器A輸出低電平,調整管又導通,輸出電壓又得到補充,以達剄輸出電壓穩壓.

資料是錯的.

我的書籍是母校西安電子出的教科書.

不要完全相信網上的資料,為什么他們就不能出錯呢?

不過有這種錯誤應該可以加深理解.

橫坐標不變,縱坐標上移,結果就是負載線右偏.

問題是縱坐標與Rc是反比的,Rc增大,縱坐標怎么會上移?

畫畫直流,交流等效圖,應該對你的理解有幫助.

在這個電路中,輸出電流增大,相當于RC減小,負載線上移,UEC增大,不知道說得對不對.
