內置高壓MOSFET、高PFC、高恒流精度、非隔離LED照明驅動芯片

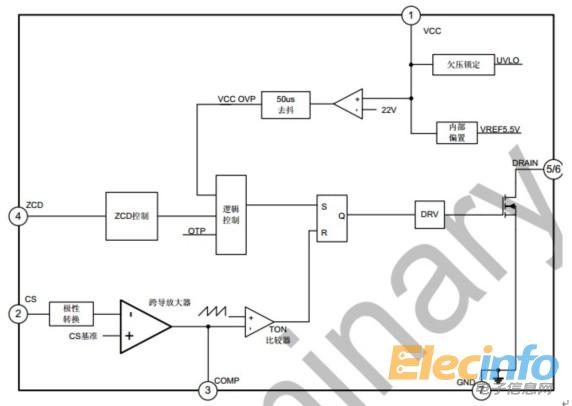

SD6904是一款專用于非隔離LED驅動的控制芯片，外圍應用采取浮地Buck架構，內置600V高壓功率MOSFET。在該架構下，芯片采樣電感電流進入內部，并利用內部誤差放大器形成閉環反饋網絡，從而達到高恒流精度和高輸入/輸出調整率。同時，芯片自帶PFC控制，自動實現全電壓范圍高PF值。芯片的臨界導通模式減小開關損耗，提高系統轉換效率。SD6904內部集成各種保護功能，包括輸出開路保護，輸出短路保護，逐周期過流保護，過溫保護，VCC過壓保護等。SD6904具有超低的啟動電流和工作電流，可在全電壓輸入范圍內（85VAC~265VAC）高效驅動高亮度LED。特性

? 恒流控制模式（專利）

? 內置600V高壓功率MOSFET

? 精確恒定電流（<±3%）供給LED

? 全電壓輸入范圍PF>0.9

? 臨界導通模式

? LED短路保護（專利）

? LED開路保護

? VCC過壓欠壓保護

? 過溫保護

SD6904S,SD6904,士蘭微SD6904STR,SD6904 SOP-7詳細說明:



產品名稱:SD6904|SD6904S|SD6904STR       打印名稱:SD6904S  材料:無鉛

封裝:SOP-7SOP-7-225-1.27)              包裝:編帶   最小包裝2500PCS/盤



SD6904S描述:

    SD6904S是一款專用于非隔離LED驅動的控制芯片,外圍應用采取浮地Buck架構,內置600V高壓功率MOSFET.在該架構下,芯片采樣電感電流進入內部,并利用內部誤差放大器形成閉環反饋網絡,從而達到高恒流精度和高輸入/輸出調整率.同時,芯片自帶PFC控制,自動實現全電壓范圍高PF值.芯片的臨界導通模式減小開關損耗,提高系統轉換效率.

    SD6904S內部集成各種保護功能,包括輸出開路保護,輸出短路保護,逐周期過流保護,過溫保護,VCC過壓保護等.

    SD6904S具有超低的啟動電流和工作電流,可在全電壓輸入范圍內（85VAC~265VAC）高效驅動高亮度LED.



SD6904S的特性:

    SD6904S有恒流控制模式（專利）

    SD6904S內置600V高壓功率MOSFET

    SD6904S精確恒定電流（<±3%）供給LED

    SD6904S全電壓輸入范圍PF>0.9

    SD6904S臨界導通模式

    SD6904S短路保護（專利）

    SD6904S開路保護

    SD6904S有VCC過壓欠壓保護

    SD6904S過溫保護

    SD6904S過電流保護







SD6904S應用范圍:

    SD6904S用于球泡燈

    SD6904S用于T5LED燈具

    SD6904S用于T8LED燈具
