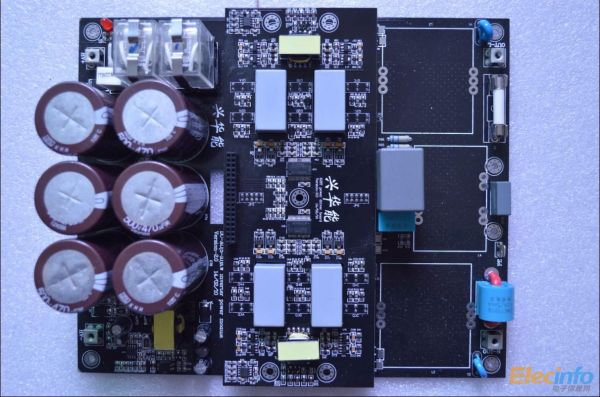

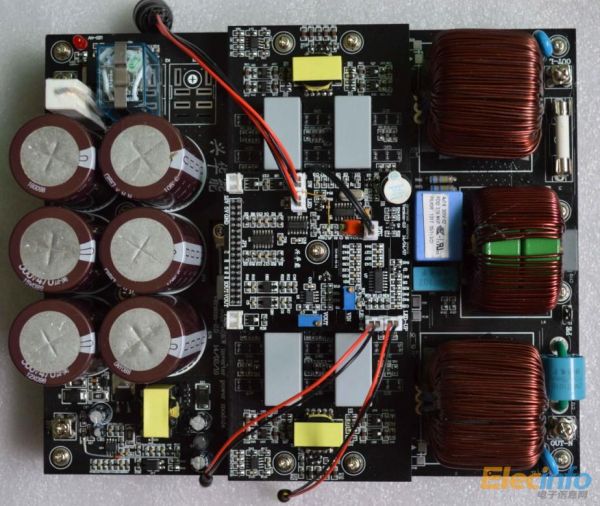

整機照片

集成保護功能介紹：

輸入防反接保護

欠壓可調保護，過壓保護

過流保護，短路保護

溫控風扇，過溫保護

電源LED（綠色），欠壓LED（紅色），過壓LED（黃色）

2組DC12V風扇電源接口

性能參數：

最高輸入電壓：DC500V

額定輸出電壓：AC220V±6%

額定輸出功率：5000W

輸出電流限制：AC28A

短路保護峰值功率：12KW

功能特色：

  機器增加了輸入反接保護，利用電阻二極管+繼電器控制，一方面可以實現電源反接的保護，另一方面可以緩解接通電源給電容充電瞬間的沖擊。在輸入端設計有一醒目的紅色LED，用來提示操作人員機內高壓。

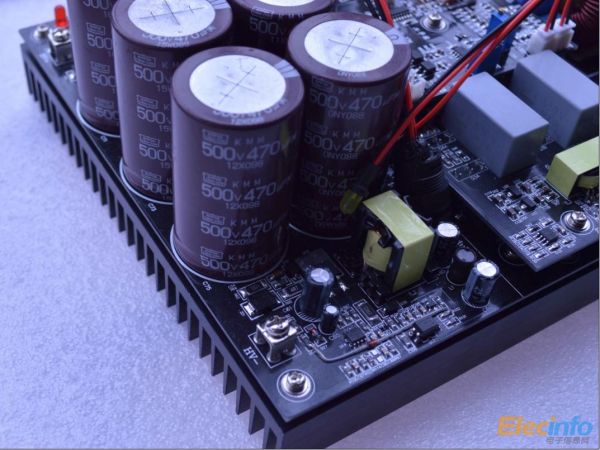

  輸入濾波采用黑金剛500V電解

吸收電容為630V1UF威世CBB電容，跨接在IGBT母線2端

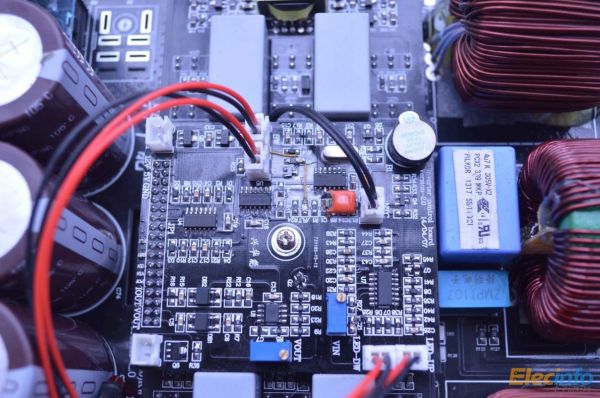

控制板臥式安裝在驅動板上方，并通過螺絲鎖緊，控制板有NTC-10K溫度探頭接口，LED接口，電源接口，風扇接口

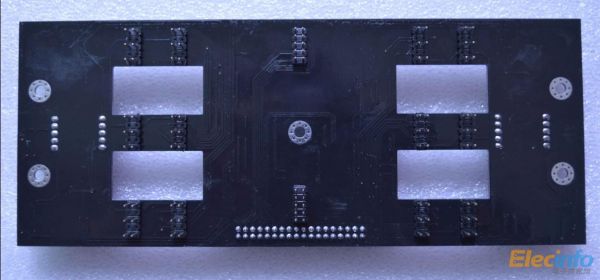

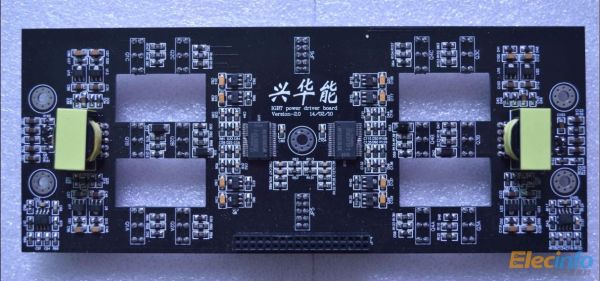

控制板下面則是驅動板，

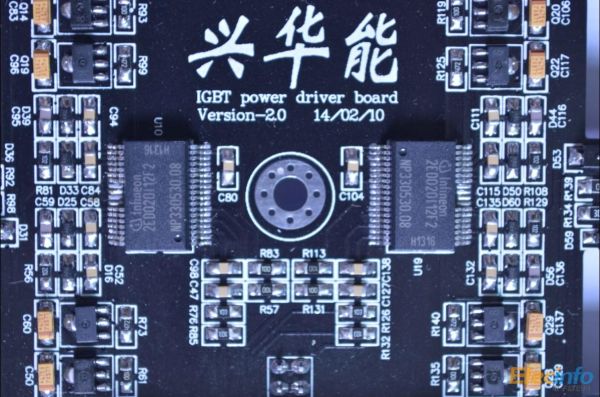

  驅動芯片則是英飛凌的超級牛驅，集成米勒嵌位，VCE檢測并且保護鎖定，欠壓保護，隔離輸出，是一塊很OK的驅動選擇方案，相比PC929，成本要高，不過穩定性可不是吹出來的，抗干擾能力可不是929能比的，無磁芯變壓器隔離，壽命大大提高。

  該驅動芯片的VCE檢測保護功能也是非常優越的，與其它公司產品檢測方式不同，該驅動內部自帶一恒流源，利用RC積分方式一個消隱時間，也就是濾除干擾，這個消隱時間同時起到最低短路保護時間設置。保護速度可以在幾百個NS實現。

從絲印上可以看到，這一版本是V2.0，這是經過2代改進了的產品，可靠性比V1.0要好。

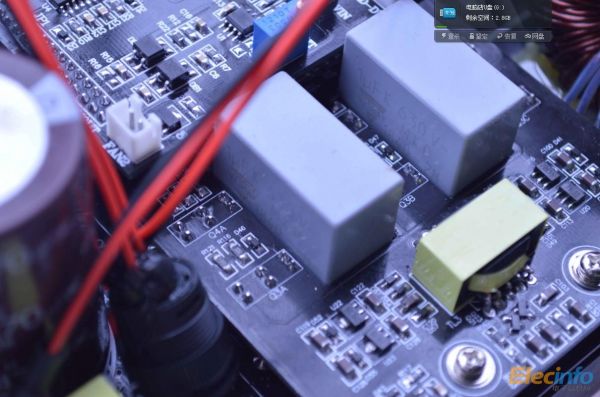

2路隔離驅動電源，分別為左右橋臂驅動供電

驅動通過排針和IGBT的連接，這樣驅動布線可以做的非常短。

功率管為3只G40N60并聯，只要選用同一批次IGBT，并聯無任何壓力。很多人認為IGBT太脆弱，其實不然，只有你征服了它，它才會乖，這個G40N60，我有測試過單只可以帶載到5KW沒有損壞過，當然散熱要夠，控制溫度如果在25度，我估計還能加。

這里我用3只并聯，5KW綽綽有余，實際過載測試我有測試過10KW短時間沖擊，12只太陽燈管，所以功率限制在6KW，滿足24h開機無壓力。

過流保護設置有1秒沖擊的時間來應付啟動電流大的設備

下面是驅動SPWM，基本無任何雜波和干擾，非常平整。

展開后細節

下面是驅動（藍色）和VCE（黃色），

測試從空載到滿載，VCE基本無尖峰，在新周期開始第一個脈沖時，會出現一點尖峰，這就是單極性倍頻SPWM的強項，基本實現0電壓導通和0電壓關斷，安全可靠性大大增強，帶感性負載安全性比單極性要好，效率和EMI方面和單極性SPWM差不多，缺點是需要2個濾波電感，電感換向電流比單極性大。

下面是空載時輸出電壓波形

空載

滿載時輸出波形有些失真，但是和市電波形相比要好，對于家用電器基本無影響。

輸出端額定裝30A保險絲，在短路或者過載輕松燒斷30A保險，機器從裝機到目前還未炸過一次管子。如果要安裝外殼，建議把保險絲換成40A，機器自帶過載保護和短路保護已經能夠完全保護機器。

對于喜歡搞市電切換的朋友要注意，這只是離網逆變器，需要實現市電和逆變之間的切換，自動切換的時間不能低于500MS，否則再強悍的機器也抵擋不住。
