對蓄電池均衡器的改進
同一批生產的蓄電池,不可能每塊電池的電壓都絕對一致,只要稍有一點“差異” ,以后在充放電的過程中“差異”越來越大,最后大到電壓高的充電過量,造成內部水分分解大量析氣,而電壓低的又充電不足,內部產生硫化.使得電池提前報廢.為了克服“差異”擴大.電池在生產時必須有一道“配組”工序,將容量相差小的電池放在一組.雖然這道工序費時費工,但并不能徹底解決問題,只不過延緩“差異”擴大的時間而已.根據有關權威資料報道“差異”在3%以內對電池的壽命影響不大.對12V的電池而言3%的差異就是360mV.同一批生產的電池,膏漿成分,工藝操作都是相同的,因此,“差異”很小.用上均衡器后“差異”不再擴大,廠家可省去“配組”工序.不但減少了成本還延長了電池使用壽命.
均衡器原理
每節電池都并接一個均衡器,充電的時候電池電壓逐漸升高,電壓一旦升至“浮充”電位,均衡器導通,開始分流,從而減少了電池的充電電流.可想而知充電電壓高的最早到達“浮充”電位,因而充的電量少.而電壓低的電池較晚到達“浮充”電位,充的電較多,經幾次充放電,電池逐步達到均衡.這種均衡器雖然簡單實用,但也有不盡人意的缺點,電池充至“浮充”電位時,充電已接近尾聲,而此時均衡器才開始工作,均衡作用有限.為了提高其均衡作用,只有加大它的分流電流,但發熱量也隨之加大.為此我們提出了一種新的均衡器.其設計思路是將一組串聯的電池電壓進行互相比較.電壓高者進行分流.電壓低者不分流,整個充電過程都有均衡作用,因此分流電流很少,又因整組電池只用一塊均衡器,比每節電池都須用一塊均衡器成本降低,再加上銷量大,采用薄利多銷的經營方式,和先進的SMT的生產工藝使得本均衡器的價格遠遠低于“配組”工序折算的成本價.因此本新型均衡器在出廠前就配在電池上,不僅能保證"差異"不再縮短電池壽命,提高了生產廠家的信譽,還省一道工序降低了成本.如果要整車商買單,有可能不愿意.結果退貨的損失還是電池生產廠.
暫定出廠價: (24V)二節電池 4.8元 均衡器指標: 分壓電流;80mA
(每塊) (36V) 三節電池 6.2元 差異電壓;小于200mV
(48V) 四節電池 7.8元 不動作時耗電量;小于3mA
對蓄電池均衡器的改進
全部回復(17)
正序查看
倒序查看
@xy1993
新改進的均衡器目前還處在小批量試制的階段.要達到大批量,薄利多銷的水平還需要克服資金,設備,供銷,工藝等問題.各位在回帖上對新型均衡器很感興趣,給我們很大的鼓勵,我們以將各位回帖的網址和電話記下來一旦進行中批量生產,立即將樣品奉上電話:13820640620QQ;123001176朱

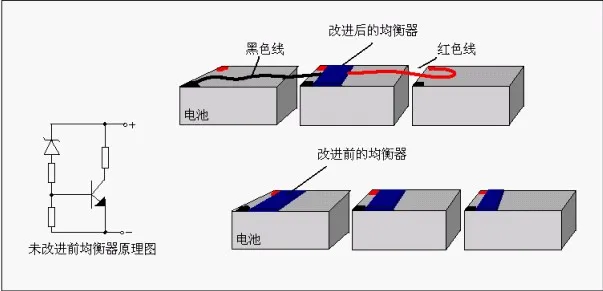

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1176724571.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xy1993
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/52/1176724571.jpg');}"onmousewheel="returnimgzoom(this);">
我要!!
我第一個舉手!!!
不要搶哦．
我的地址是:廣西柳州市勝利小區三村11棟2單元302
我的名字是:周峰
電話:13481940958
我第一個舉手!!!
不要搶哦．
我的地址是:廣西柳州市勝利小區三村11棟2單元302
我的名字是:周峰
電話:13481940958
0
回復
@xy1993
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/52/1176724571.jpg');}"onmousewheel="returnimgzoom(this);">
是不是每個電池都要接兩根線到均衡器呀?或者相鄰電池可以公用一根線?
0
回復
@chf4601
LZ有沒有考慮跟充電器的匹配問題?充電器能正常的轉換成浮充狀態嗎?
蓄電池均衡器的改進一貼,可能沒有說清楚,現在補充一貼:
1.新改進均衡器,其原理是:每組串接的電池經電位轉換器將高低不同的電位轉換至同一電位,然后送至比較器.電壓高的電池其比較器輸出一電壓將分流開關打開.進行分流.
2.電池不論是充滿電或是放完了電,只要同組各電池電壓不同,均衡器都起作用,都對電壓高的進行分流 ,因此均衡作用顯著.因?yàn)槭歉麟姵鼗ハ啾容^,無需匹配的問題與電池浮充電壓無關.
3.各電池電壓都相等了,各分流開關都以關閉.此時均衡器漏電流只有0.0015安左右,自放電極少.
4.電池在控制過程中因是同一批膏漿,同一工藝,整批電池電量差別不大.只要“差異”不超過10%本均衡器完全可將“差異”控制在范圍之內而不再擴大.
5.新型均衡器不是包治百病的靈丹妙藥,如果一組電池有新有舊容量相差太遠或是電池本身質量太差.這些均衡器就無能為力了.
1.新改進均衡器,其原理是:每組串接的電池經電位轉換器將高低不同的電位轉換至同一電位,然后送至比較器.電壓高的電池其比較器輸出一電壓將分流開關打開.進行分流.
2.電池不論是充滿電或是放完了電,只要同組各電池電壓不同,均衡器都起作用,都對電壓高的進行分流 ,因此均衡作用顯著.因?yàn)槭歉麟姵鼗ハ啾容^,無需匹配的問題與電池浮充電壓無關.
3.各電池電壓都相等了,各分流開關都以關閉.此時均衡器漏電流只有0.0015安左右,自放電極少.
4.電池在控制過程中因是同一批膏漿,同一工藝,整批電池電量差別不大.只要“差異”不超過10%本均衡器完全可將“差異”控制在范圍之內而不再擴大.
5.新型均衡器不是包治百病的靈丹妙藥,如果一組電池有新有舊容量相差太遠或是電池本身質量太差.這些均衡器就無能為力了.
0
回復
@xy1993
蓄電池均衡器的改進一貼,可能沒有說清楚,現在補充一貼:1.新改進均衡器,其原理是:每組串接的電池經電位轉換器將高低不同的電位轉換至同一電位,然后送至比較器.電壓高的電池其比較器輸出一電壓將分流開關打開.進行分流.2.電池不論是充滿電或是放完了電,只要同組各電池電壓不同,均衡器都起作用,都對電壓高的進行分流,因此均衡作用顯著.因?yàn)槭歉麟姵鼗ハ啾容^,無需匹配的問題與電池浮充電壓無關.3.各電池電壓都相等了,各分流開關都以關閉.此時均衡器漏電流只有0.0015安左右,自放電極少.4.電池在控制過程中因是同一批膏漿,同一工藝,整批電池電量差別不大.只要“差異”不超過10%本均衡器完全可將“差異”控制在范圍之內而不再擴大.5.新型均衡器不是包治百病的靈丹妙藥,如果一組電池有新有舊容量相差太遠或是電池本身質量太差.這些均衡器就無能為力了.
第1點的圖
0
回復
@xy1993
蓄電池均衡器的改進一貼,可能沒有說清楚,現在補充一貼:1.新改進均衡器,其原理是:每組串接的電池經電位轉換器將高低不同的電位轉換至同一電位,然后送至比較器.電壓高的電池其比較器輸出一電壓將分流開關打開.進行分流.2.電池不論是充滿電或是放完了電,只要同組各電池電壓不同,均衡器都起作用,都對電壓高的進行分流,因此均衡作用顯著.因?yàn)槭歉麟姵鼗ハ啾容^,無需匹配的問題與電池浮充電壓無關.3.各電池電壓都相等了,各分流開關都以關閉.此時均衡器漏電流只有0.0015安左右,自放電極少.4.電池在控制過程中因是同一批膏漿,同一工藝,整批電池電量差別不大.只要“差異”不超過10%本均衡器完全可將“差異”控制在范圍之內而不再擴大.5.新型均衡器不是包治百病的靈丹妙藥,如果一組電池有新有舊容量相差太遠或是電池本身質量太差.這些均衡器就無能為力了.
目前最多做到多少只12V電池串聯?
我信箱msk10@126.com,投產后請聯系.
我信箱msk10@126.com,投產后請聯系.
0
回復
@xy1993
蓄電池均衡器的改進一貼,可能沒有說清楚,現在補充一貼:1.新改進均衡器,其原理是:每組串接的電池經電位轉換器將高低不同的電位轉換至同一電位,然后送至比較器.電壓高的電池其比較器輸出一電壓將分流開關打開.進行分流.2.電池不論是充滿電或是放完了電,只要同組各電池電壓不同,均衡器都起作用,都對電壓高的進行分流,因此均衡作用顯著.因?yàn)槭歉麟姵鼗ハ啾容^,無需匹配的問題與電池浮充電壓無關.3.各電池電壓都相等了,各分流開關都以關閉.此時均衡器漏電流只有0.0015安左右,自放電極少.4.電池在控制過程中因是同一批膏漿,同一工藝,整批電池電量差別不大.只要“差異”不超過10%本均衡器完全可將“差異”控制在范圍之內而不再擴大.5.新型均衡器不是包治百病的靈丹妙藥,如果一組電池有新有舊容量相差太遠或是電池本身質量太差.這些均衡器就無能為力了.
最主要是第1步,能做到高電位的電壓通過低功耗的芯片把電壓整到同一水平,你有啥方案?有人號稱可以做到1mv,我完全持懷疑態度.
0
回復
@xy1993
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/52/1176724571.jpg');}"onmousewheel="returnimgzoom(this);">
目前實驗證明樓主的電路存在安全隱患....穩壓管有個微導通狀態...處于這個階段時,三極管發熱..是很危險的....建議大家小心使用...
